PG7至PG48规格电缆密封接头结构设计

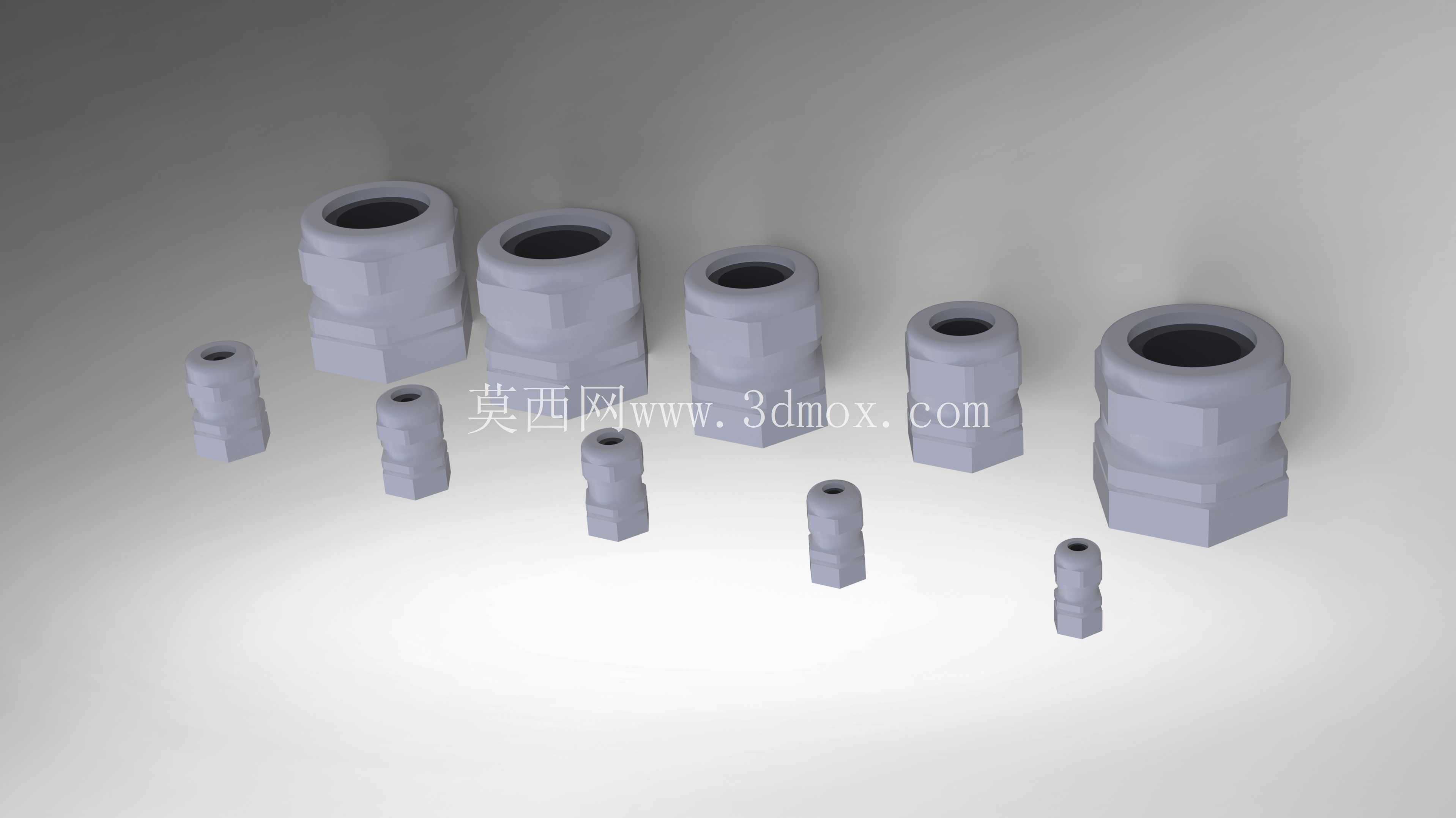

在工业电气布线、设备电控柜装配、户外机电安装等场景中，电缆进出壳体位置的密封与固定始终是结构设计环节需要重点考量的部分，这类位置既要保证线缆不会受外力拉扯出现接线端松脱，也要阻断粉尘、水汽沿线缆与壳体的间隙进入设备内部，避免电路短路、元器件腐蚀等故障发生。本次涉及的电缆密封接头覆盖PG7到PG48全系列规格，对应适配不同外径的常规工业电缆，可满足从小功率信号线缆到大直径动力电缆的穿装密封需求。

从实际使用场景来看，这类接头广泛应用在机床电控箱、户外照明接线盒、自动化设备壳体、船舶电气舱、风电塔筒接线端等位置，不同安装场景对密封等级、锁紧强度的要求存在差异，因此系列化的规格覆盖能够让设计人员根据实际穿线需求直接选型，无需单独定制非标密封件，大幅缩短设备开发的选型周期。

产品功能层面，该系列接头采用分体式结构设计，主体部分带有外螺纹与安装锁紧螺母，可直接固定在设备壳体的预制开孔上，尾部的锁紧压盖通过螺纹旋合时的轴向推力，挤压内部的弹性密封环，让密封环产生径向形变，紧密包裹住穿过接头的电缆外护套，同时实现线缆的径向锁紧与间隙密封。每个规格的接头都匹配对应尺寸的密封环，适配范围内的电缆外径公差可覆盖常规线缆的生产偏差，避免出现密封不严或者压装过紧损伤线缆护套的问题。

设计过程中，首先梳理了全系列PG螺纹的标准尺寸参数，明确每个规格对应的接头主体外径、螺纹长度、六角扳拧尺寸，保证不同规格的接头在安装时都能匹配通用的安装开孔尺寸，扳拧空间符合常规装配工具的操作要求。建模阶段针对每个规格配置了独立的参数化配置项，设计人员调用模型时可直接切换对应规格，无需重复调整尺寸，每个配置都预设了配合参考面，在装配环境中可直接与设备壳体的安装面、开孔同轴配合，减少装配约束的添加步骤。接头的六角结构尺寸按照标准扳拧空间设计，避免相邻接头安装时出现扳手干涉的问题，尾部压盖的滚花结构兼顾了手工预紧与工具扳紧的操作需求，在小规格接头上即使不使用扳手，也可通过手工旋合达到初步预紧的效果。

安装边界方面，每个规格的接头都明确了对应的壳体开孔直径、螺纹旋入深度、尾部线缆弯曲预留空间，选型时可根据设备壳体的壁厚选择对应螺纹长度的接头，保证锁紧螺母能够完全旋合到位，不会出现螺纹啮合长度不足导致的锁紧松动问题。密封环的压缩量控制在合理区间，既保证足够的密封比压，也避免过度压缩导致密封环提前老化开裂，延长接头的实际使用寿命。接头内部没有尖锐棱角，穿线时不会刮伤电缆外护套，适配带屏蔽层的电缆安装时，也可搭配对应的屏蔽环实现线缆屏蔽层的可靠接地，满足电磁兼容的设计要求。

从结构细节来看，接头主体与压盖的螺纹配合处预留了足够的啮合长度，在长期受振动的工况下也不会出现松脱，密封环的定位槽设计可避免压装过程中密封环移位，保证密封压力均匀分布在电缆整圈圆周上。不同规格的接头外形采用统一的设计语言，除尺寸差异外结构形式保持一致，既方便生产加工时的工艺统一，也能让现场安装人员快速掌握装配方法，减少错装概率。
