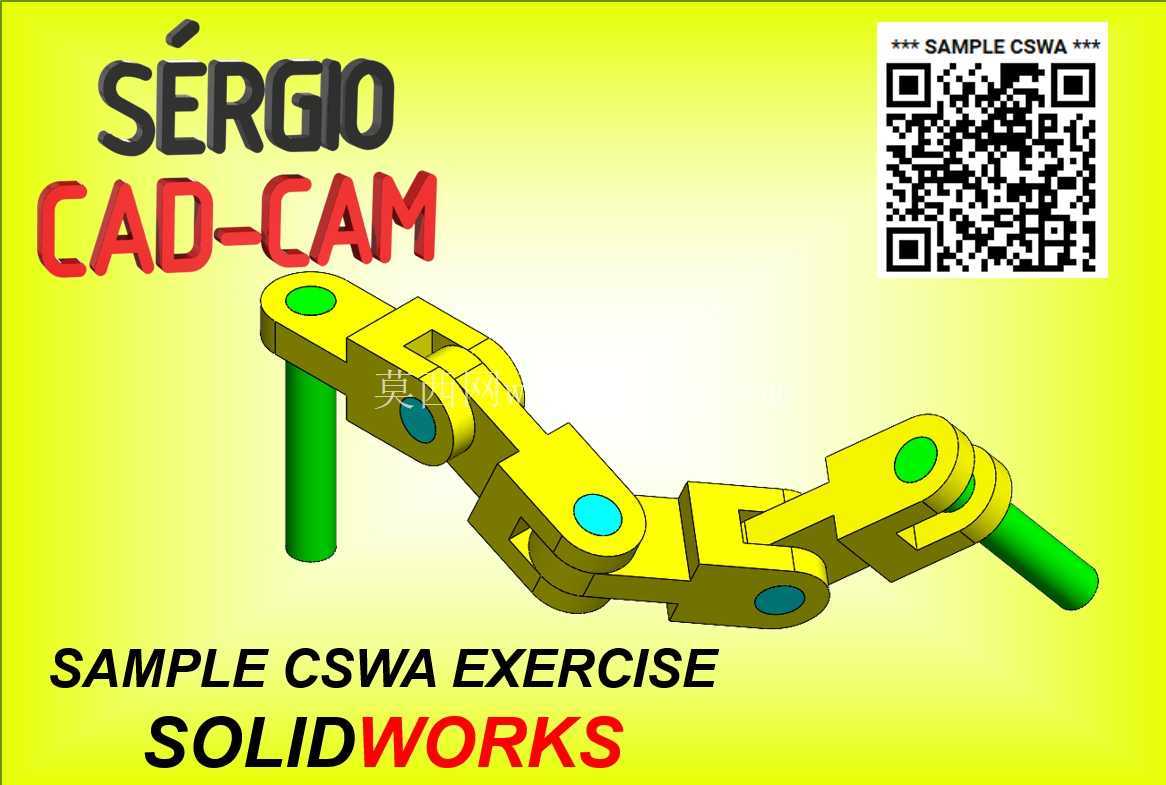

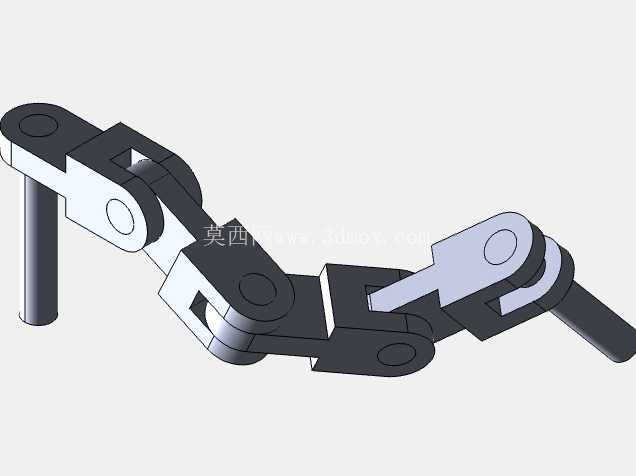

这套铰接连杆构件,核心应用在各类需要往复摆动、定轨迹传动的轻载机械工位中,常见于小型自动化送料机构、工装夹具的联动锁止单元、教学演示用机构实训台,也可作为非标设备中实现跨工位动作传递的中间传动组件,适配低速、低负载的动作传递场景,不需要承受大扭矩冲击,更多是完成预设轨迹的动作传导。从功能特性来看,整个构件由多段异形连杆通过铰接销轴串联而成,每处铰接副都预留了销轴安装孔位,两端的伸出圆柱轴可作为动力输入端与动作输出端,一端可连接驱动摆臂或者手动操作柄,另一端可连接执行端的压头、夹具拨块等零件,各段连杆的铰接点位置经过排布,可实现输入轴小角度转动时,输出端完成预设的弧形摆动轨迹,各铰接处的轴孔配合间隙控制在合理范围,既保证转动灵活无卡滞,又不会出现过大的旷量影响动作精度。
设计过程中,首先根据需要实现的输出轨迹反推各铰接点的相对位置,先确定两端固定铰点的安装间距,再逐段计算每段连杆的长度、折弯角度,每段连杆的主体采用等厚的板状结构,在保证结构强度的前提下尽可能降低整体重量,铰接孔的位置做了同轴度公差约束,避免多段连杆串联后出现转动别劲的问题,连杆上的圆形凸台一方面是为了增加铰接孔处的壁厚,提升铰接部位的耐磨性能,另一方面也可作为连杆转动时的限位接触面,避免相邻连杆转动角度过大出现机构死点。
从安装边界来看,两端伸出的圆柱轴直径统一,可适配常规的带座轴承或者轴套安装,安装时需要保证两端固定轴的同轴度误差在允许范围内,否则会导致整个连杆机构转动阻力增大,甚至出现卡死的情况;整个机构展开后的最大长度可根据实际安装空间调整各段连杆的长度参数,折叠后的最小回转半径需要在设计安装工位时预留足够的空间,避免机构动作时与周边的设备框架、其他零部件发生干涉。每段连杆的折弯处都做了圆角过渡,避免应力集中导致长期往复动作后出现连杆断裂的问题,铰接销轴可选用标准的圆柱销或者带卡簧槽的销轴,方便后期维护时快速拆解更换磨损的铰接副,不需要整体更换整个连杆组件。
在实际建模练习过程中,这类构件重点考察的是草图约束、零件配合时的同轴度、重合度约束的合理性,以及机构运动仿真时的干涉检查能力,需要在建模时就考虑到实际装配的工艺性,比如铰接孔的深度要与销轴长度匹配,连杆的板厚要统一,方便选用标准厚度的板材进行加工,不需要额外定制特殊厚度的原材料。这类连杆机构在实际应用中,可根据负载大小调整连杆的截面尺寸,如果是用于稍大负载的场景,可将板状连杆更换为方钢焊接结构,铰接处加装铜套提升耐磨性能,如果是用于教学演示场景,可采用3D打印的方式制作样件,验证轨迹合理性后再进行金属件的加工,能够大幅降低前期试错成本。在安装布局时,要注意整个机构的运动平面保持水平或者垂直,避免出现偏载导致铰接处承受额外的侧向力,加速销轴和轴孔的磨损,同时要在铰接处定期添加润滑脂,保证长期运行的顺畅性。
