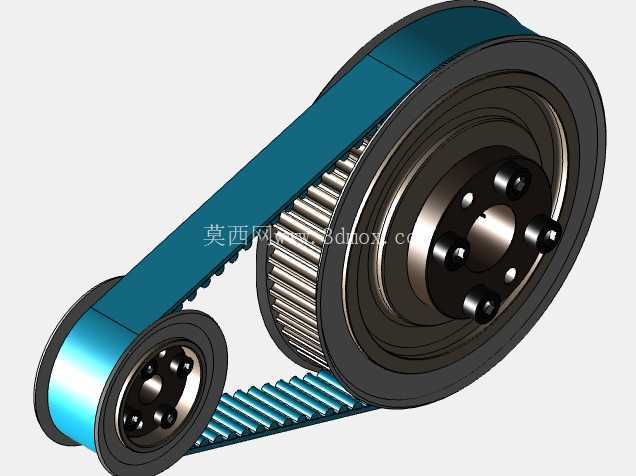

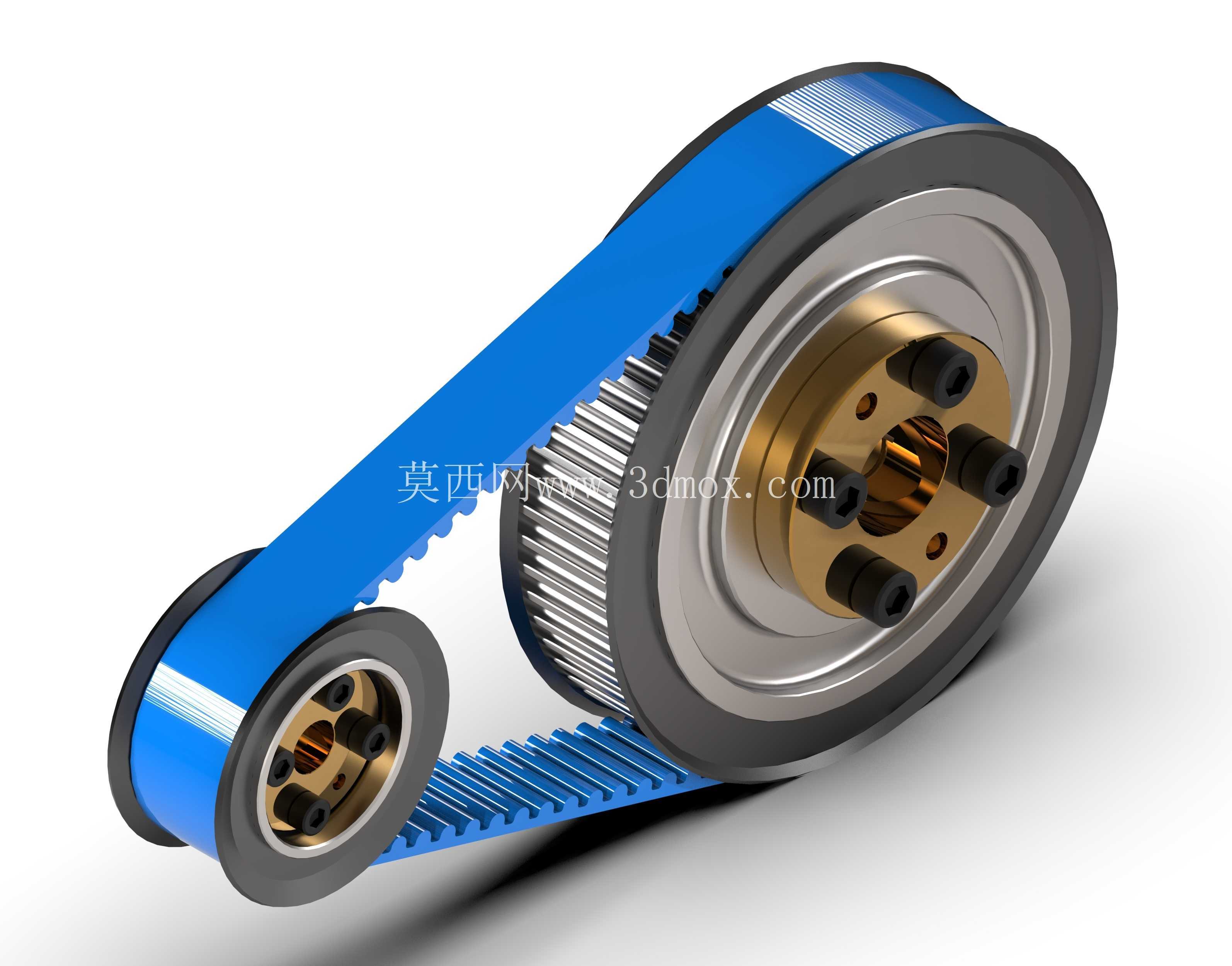

HTD5M齿形同步带轮传动组件结构

这套HTD 5M齿形同步带与带轮的传动组合，是精密传动场景里应用极广的动力传输结构，日常在小型自动化输送线、桌面级数控设备主轴进给、包装机械的分瓶机构、3D打印设备的轴系传动、医疗检测仪器的样本输送模块里，都能见到这类结构的实际应用。和传统平带传动相比，HTD圆弧齿形的设计从根源上规避了梯形齿同步带容易出现的齿根应力集中问题，带齿和轮齿啮合过程中接触面积更大，传动过程中不会出现打滑丢转的情况，能保证恒定的传动比，在需要精准相位匹配的传动工位上，这类结构的传动精度完全能满足多数中低速精密传动的需求。

从结构设计逻辑来看，这套组件里的大小带轮都采用了抱紧式胀紧连接结构，轮芯部分做了锥面胀套的安装位，安装时不需要在轴上加工键槽，只要拧紧胀套上的锁紧螺钉，就能通过锥面的张紧力把带轮和传动轴牢牢锁死，这种无键连接的方式一方面消除了键连接带来的回程间隙，另一方面也避免了键槽对轴强度的削弱，在频繁正反转的传动工况下，不会出现键槽磨损、连接松动的问题。带轮的轮缘部分做了挡边设计，能防止同步带在高速运转过程中出现跑偏脱带的情况，带轮的齿形参数完全匹配HTD 5M的节距标准，齿顶做了微小的倒角处理，啮合过程中带齿能顺滑地嵌入轮齿槽，不会出现卡滞、爬齿的问题。

同步带采用的是氯丁橡胶加玻璃纤维抗拉层的复合结构，带背的橡胶层能保护内部的抗拉线芯，带齿表面覆盖的尼龙耐磨层能大幅降低啮合过程中的磨损，内部的玻璃纤维线芯拉伸变形量极小，长期负载运转下带长的伸长量可以控制在很低的水平，不需要频繁调整张紧距。带的节线长度和带轮的中心距是匹配设计的，安装时只要把中心距调整到设计值，就能获得合适的张紧力，既不会因为张紧力过大导致带轮轴承负载过高，也不会因为张紧力不足出现跳齿。

从安装边界来看，这套传动组件的大带轮外径、小带轮外径以及对应的中心距尺寸，都适配常规的小型传动舱体布局，带轮的轮毂长度和胀套的锁紧螺钉布局，预留了足够的扳手操作空间，安装时不需要额外拆卸周边的其他结构就能完成锁紧操作。传动过程中，带和带轮的啮合不需要额外添加润滑油，日常维护只需要定期检查带的张紧度和表面磨损情况即可，相比齿轮传动、链传动，这类同步带传动的运行噪音更低，不需要润滑维护，在洁净度要求较高的生产场景里也能适用。

在实际选型应用中，这类5M节距的同步带传动单级传动比可以做到1:10以内，传动效率能维持在98%左右，线速度适用范围覆盖从每分钟几米到几十米的常规传动需求，不管是动力传输还是位置同步的工位，都能通过调整带轮的齿数、带宽来匹配对应的负载需求。设计这套结构的时候，需要重点关注带轮的齿形公差、带的节距精度，还有胀套的锁紧扭矩，只要这些参数控制在合理范围内，整套传动结构的使用寿命能达到数千小时的运转时长，完全能满足通用工业设备的传动可靠性要求。另外，带轮的材质选择上，主体采用铝合金材质做硬质阳极氧化处理，既能保证结构强度，又能降低整体重量，减少运转过程中的转动惯量，在频繁启停的工况下能降低驱动电机的峰值负载，提升传动系统的动态响应性能。
