带气动驱动结构的塑料注射成型模具

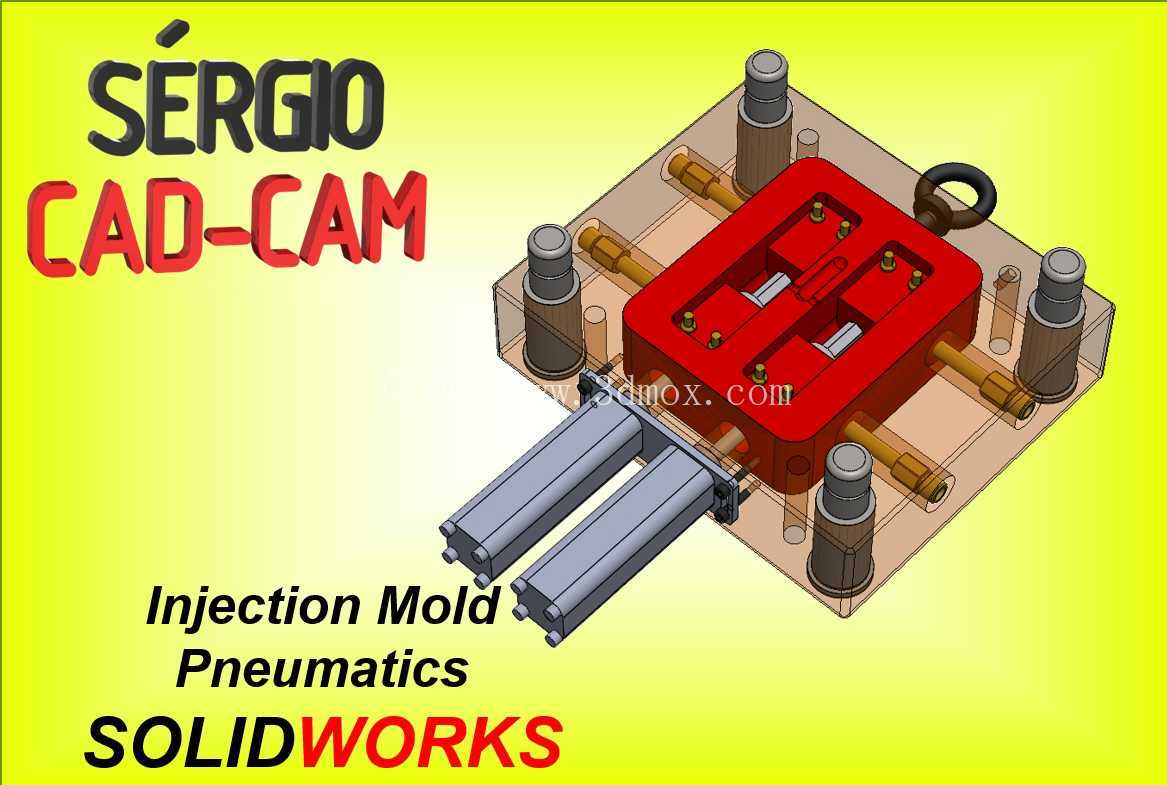

这套带气动驱动结构的塑料注射成型模具，主要面向中小尺寸热塑性塑料件的批量注塑生产场景，常见于消费电子外壳小配件、日用塑料卡扣、小型工业塑料结构件的成型工序，区别于传统纯机械顶出、液压抽芯的模具结构，这套模具将气动执行元件直接集成在模架侧部，省去了外接液压站的复杂管路布置，适配车间现有压缩空气气源即可完成抽芯、顶出的辅助动作，在中小批量多批次的注塑生产场景中，能大幅减少模具换型调试的辅助时间。

从实际用途来看，这套模具的气动结构主要承担两个核心功能：一是侧抽芯动作的驱动，针对塑件侧壁存在的倒扣、侧孔结构，不需要在注塑机上额外加装复杂的机械抽芯连杆，通过气缸的直线往复运动即可带动侧型芯完成合模时的到位锁紧、开模前的提前抽退，避免塑件顶出时被侧型芯拉裂；二是可辅助完成顶出板的预顶动作，在开模行程到位后，气缸先推动顶出板完成初始段顶出，将塑件从型芯上初步松脱，再配合注塑机的顶杆完成全行程顶出，能有效降低薄壁塑件顶出时的变形概率，尤其适合壁厚在1.5mm以下的小型塑料件生产。

设计思路上，这套模具采用了标准模架作为基础承载结构，定模部分设置主流道衬套与定位圈，直接适配常规卧式注塑机的炮嘴定位尺寸，分流道采用截面为梯形的平衡式布置，确保多型腔进料时各型腔的充模压力一致，减少塑件飞边、缺料的不良率。动模部分的型芯采用镶拼式结构，易磨损的成型部位单独做镶件固定，后续生产中出现磨损、拉伤时不需要更换整套型芯，只需要拆下对应镶件维修或更换即可，能大幅降低模具的后期维护成本。气动元件的安装位置特意选在模架的非操作侧，不会干扰操作工取件、清理料把的操作动线，气缸的安装座通过内六角螺钉直接固定在动模座板的加工面上，安装面做了铣平处理保证平面度，避免气缸安装偏斜导致的活塞杆运动卡滞，气缸活塞杆与侧型芯的连接采用浮动接头，抵消加工、装配过程中存在的少量同轴度误差，防止活塞杆长期受径向力出现弯曲、密封件漏气的问题。

从安装边界与尺寸适配来看，模架整体的长宽尺寸适配200吨级以内的卧式注塑机拉杆间距，模具总厚度满足注塑机的最小、最大模厚安装要求，不需要额外加装垫板。气动管路的接口统一设置在模架侧部的集中接气块上，接气块上标注了对应气缸的进出气口标识，换模时只需要对应插上气管即可完成气路连接，不需要反复核对管路走向。模具的吊环孔设置在模架顶部的重心位置，吊装时能保证模具保持水平状态，方便对准注塑机的定位圈与T型槽安装位。冷却水路采用环形回路布置，在定模型腔、动模型芯的成型部位附近都设置了冷却水孔，水路距离成型面的距离保持在15mm左右，既保证冷却效率，又避免距离过近导致成型面出现温差导致塑件翘曲，水路接口采用标准的铜质水嘴，适配车间常规的冷却水快插接头。

结构细节上，合模导向采用标准的导柱导套结构，导柱设置在动模侧，导套压入定模板，合模时导柱先进入导套完成初始定位，保证定动模的合模同轴度，避免型腔型芯错位导致塑件壁厚不均。排气槽开设在型腔的填充末端，深度控制在0.02mm，既能顺利排出型腔内的空气，避免塑件出现烧焦、缺料的问题，又不会导致熔融塑料溢出形成飞边。气动回路中设置了可调式节流阀，可根据实际生产的塑件结构、塑料原料特性调整气缸的运动速度，避免抽芯、顶出速度过快导致塑件拉伤，同时在气路中加装了气源处理三联件，对进入气缸的压缩空气进行过滤、调压、润滑，延长气缸密封件的使用寿命，减少生产过程中的气动故障停机时间。
