工业级塑料注射成型压铸模具结构

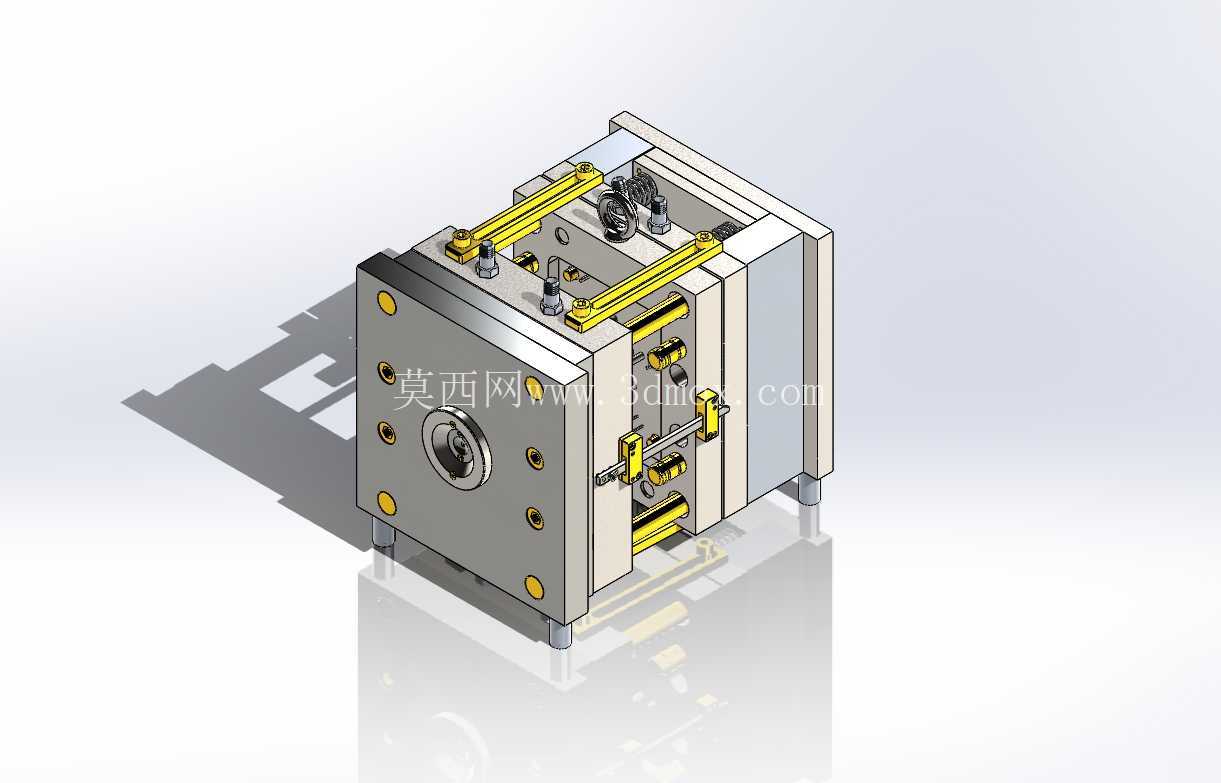

这套塑料成型压铸模具的三维结构，是面向量产级热塑性塑料零件开发的模架总成，在汽车内饰件、消费电子外壳、食品包装容器的批量生产场景中应用广泛，核心用途是将熔融状态的PE、PP、PS等通用塑料原料，通过高压注射充型、冷却固化的流程，成型出尺寸精度符合装配公差要求的塑料成品。从结构设计逻辑来看，整套模架采用标准两板模基础架构，动定模侧的导向机构配置了多组高精度导柱导套，合模过程中可以实现微米级的对位精度，避免合模错位导致的产品飞边、壁厚不均问题。模架外侧布置的黄色拉杆组件是定距分型机构的一部分，开模过程中会按照预设的行程顺序依次带动流道板、型腔板分离，确保浇注系统凝料能够自动脱落，不需要人工手动清理流道，适配自动化连续生产的节拍要求。

在功能特性设计上，模具的进料口采用侧浇口布局，浇口位置选在产品非外观面的边缘区域，成型后浇口残留痕迹小，不需要额外的大量后处理工序就能满足外观件的表面质量要求。冷却回路采用随形排布的水路设计，在型腔和型芯内部都布置了循环冷却通道，能够在充型完成后快速带走熔融塑料的热量，将成型周期控制在合理区间，避免冷却不均导致的产品翘曲、缩痕缺陷。顶出机构采用顶杆与顶板结合的组合式顶出方案，顶出力分布均匀，顶出过程中不会在产品表面留下明显的顶白、顶凸痕迹，对于薄壁类塑料零件的成型适配性更好。

从安装边界与尺寸适配角度来说，整套模架的外形尺寸适配市面上主流的120吨-160吨锁模力的卧式注塑机安装规格，模架底部的定位圈、压板槽尺寸都按照通用注塑机的安装标准设计，不需要额外加工转接板就能直接上机安装调试。动定模侧的安装基准面都做了平面度精加工处理，安装时可以直接贴合注塑机的模板平面，不需要额外配磨调整。模架上预留的液压抽芯接口、冷却水管接口都布置在模架的外侧操作面，接水接油的操作空间充足，日常生产过程中的管路维护、模具保养操作都很方便。

设计过程中充分考虑了量产场景下的模具寿命问题，所有与熔融塑料接触的型腔、型芯零件都采用预硬钢材质，表面做了硬化处理，长期生产过程中不容易出现磨损、冲蚀的问题，模架的标准件全部采用通用规格，后续生产过程中如果出现导柱、顶杆等易损件损坏，可以直接采购标准件快速更换，减少停机维修的时间成本。整套结构的开合模行程设计经过反复校核，开模后留出的取件空间足够机械手自动取件，不需要人工伸入合模区域取件，能够适配全自动化的无人生产车间作业场景，在电子配件厂、汽配注塑厂、日用品生产厂的量产线上都能直接适配使用。
