四十立方立式工业民用储水塔结构设计

这款40立方米容量的立式储水塔，主要面向小型聚居村落、城郊独栋产业集群、中小型加工厂的生产生活供水场景，可作为市政供水管网压力不足区域的调峰储水设施，也能配套临时施工营地、野外作业站点作为独立供水核心单元使用，在日常供水时段存储富余水量，用水高峰时段释放储备水量平衡管网压力，遇到临时停水工况时可提供一定时长的应急供水保障，避免生产生活断水停滞。

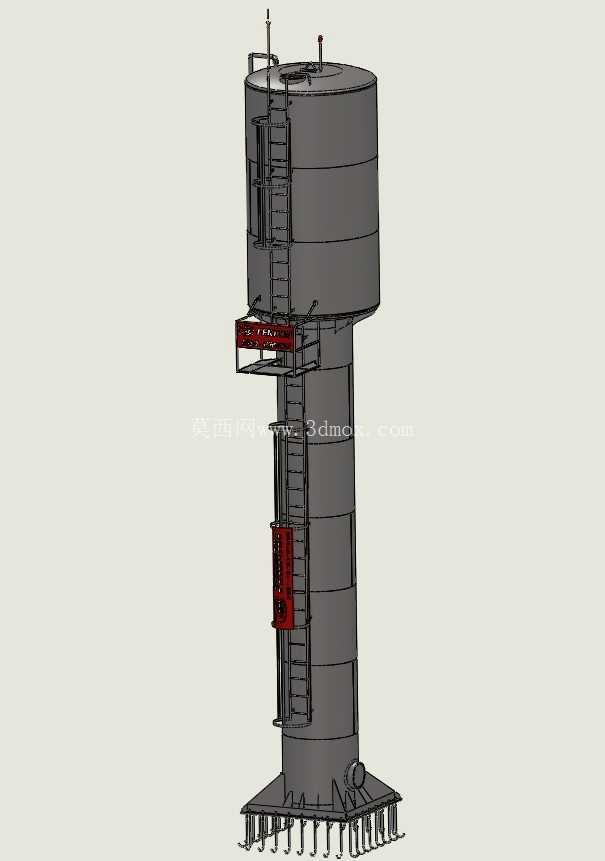

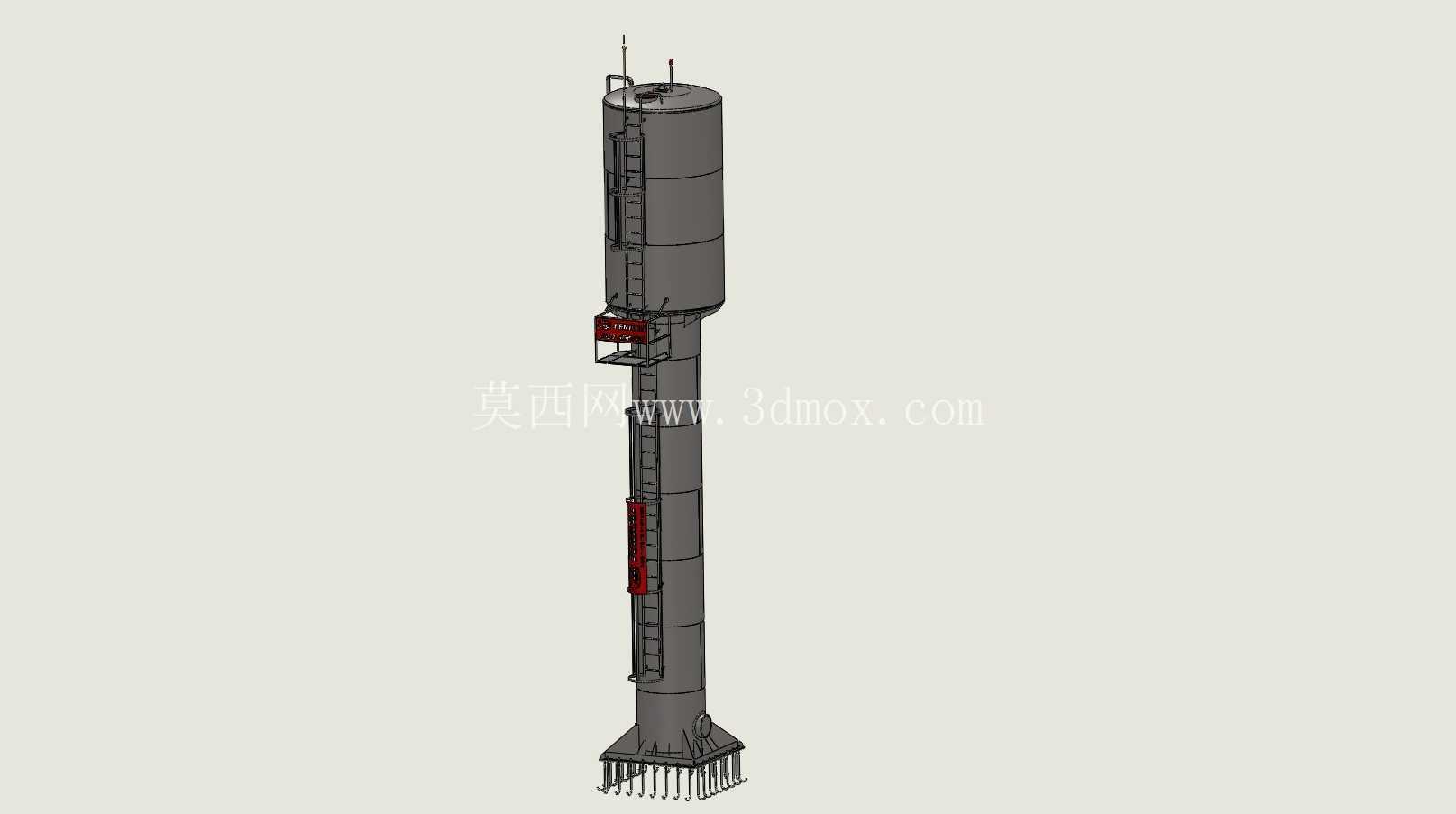

整体采用立式高耸结构布局，下部为圆柱形支撑塔筒，上部为圆柱形储水罐体，支撑塔筒底部设置向外延伸的安装法兰底座，通过地脚螺栓与现浇混凝土基础锚固，安装时需提前核算基础承载能力，确保满水状态下整体重心稳定，可抵御常规地区的风载与轻微地质晃动。支撑塔筒内部设置贯通上下的直爬梯，爬梯每隔一段距离设置休息平台，塔筒中部设置带防护栏杆的检修中转平台，方便运维人员攀爬至顶部罐体区域开展检修作业，爬梯踏步采用防滑花纹钢板弯折成型，侧边设置连续防护扶手，避免攀爬过程中发生坠落风险。上部储水罐体为等直径圆柱结构，顶部设置密封人孔与通气帽，人孔尺寸满足运维人员携带工具进出的空间需求，通气帽可平衡罐内外气压，避免进水时罐内憋压、出水时形成负压影响供水流畅度，罐体侧壁预留进水、出水、溢流、排污四类管路接口，进水口设置在罐体上部区域，出水口延伸至罐体下部靠近罐底位置，避免吸入表层浮渣，溢流口口径大于进水口口径，防止进水失控时水从人孔溢出，排污口设置在罐底最低位置，方便定期排空罐内沉积杂质。

设计过程中优先考虑结构受力合理性，支撑塔筒采用分段焊接的钢板卷制筒体，每段筒体之间设置加强筋环，避免长细比过大导致塔筒失稳，上部储水罐体的壁厚根据满水静压力计算取值，下部壁板厚度大于上部壁板，在控制整体钢材用量的前提下满足强度要求，罐体与塔筒连接位置设置放射状加强肋板，将罐体满载时的重量均匀传导至塔筒壁，避免连接位置出现应力集中导致焊缝开裂。外部爬梯与平台均采用热镀锌钢材制作，降低户外长期使用的锈蚀速率，罐体外部预留保温层安装挂点，在北方寒冷区域使用时可加装聚氨酯保温层与外护板，避免冬季罐内水体结冰胀裂罐体。

安装边界方面，设备整体占地范围仅为底部基础区域，相比同容量的卧式储水罐大幅节省地面空间，基础施工时需保证上表面水平度偏差控制在允许范围内，避免安装后罐体倾斜导致局部受力过大，进出水管路连接时需设置柔性补偿接头，避免管路震动传导至罐体导致焊缝疲劳损坏，罐体顶部需按规范设置防雷接地装置，接地点与厂区接地网可靠连接，防止雷雨天气雷击损坏设备。日常运维阶段，可通过爬梯到达顶部人孔，定期进入罐内清理沉积的泥沙与杂质，检查内壁防腐层完好情况，中转平台位置可配套安装液位监测装置，实时掌握罐内水位高度，联动进水阀门实现自动补水控制，无需人工频繁操作。
