简易直齿齿轮齿条直线传动机构

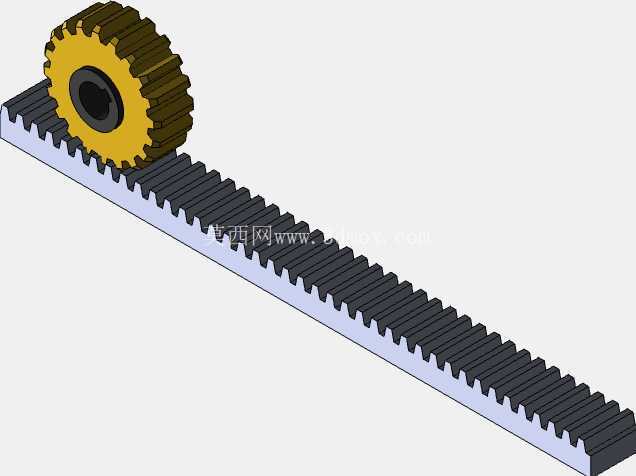

这套齿轮齿条啮合结构，是工业场景里实现旋转运动与直线运动相互转换最基础的传动单元，没有额外的复杂辅助构件，核心就是标准渐开线直齿圆柱齿轮与同模数齿条的精准啮合，能直接适配多数不需要大负载、对传动精度有基础要求的直线进给场景。日常做非标设备方案的时候，很多新手会优先选丝杠或者同步带做直线传动，但在长行程、允许一定传动间隙、安装空间紧凑的工况下，齿轮齿条的适配性反而更高——比如小型物料推送台的直线行走、简易变位机构的位置调整、教学演示设备的动作展示，甚至是小型自动化仓储里的轻型移载机构，都能看到这类基础结构的身影。

从设计逻辑上看，这套结构没有调用额外的标准件库构件，所有齿形参数完全匹配通用啮合标准：齿轮采用标准压力角设计，齿顶高、齿根高的取值完全符合通用传动规范，齿条的齿距与齿轮基节完全对应，啮合过程中不会出现卡滞、顶齿的问题。齿轮中心预留了标准轴孔，可直接与配套的转动轴配合，轴孔旁没有额外的键槽设计，适合用顶丝锁紧的轻载传动场景，安装时不需要额外加工复杂的配合特征，对入门级结构设计人员非常友好。齿条的基准面做了平直度处理，底部可直接贴合设备安装基板固定，不需要额外做调平结构，只要保证齿轮中心到齿条安装面的距离符合中心距要求，就能实现顺畅啮合。

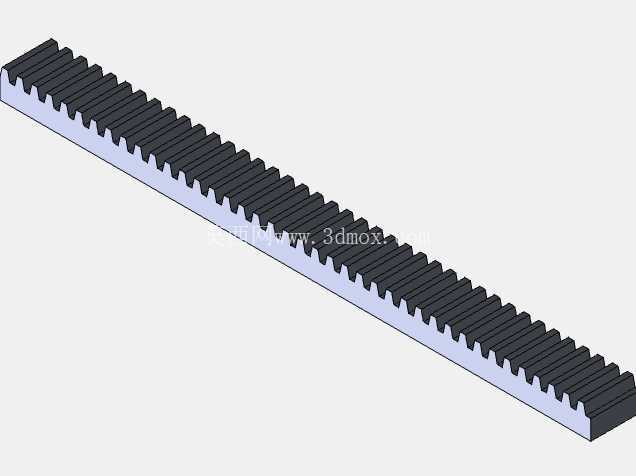

实际安装边界上，这套结构的齿条为长条形平直结构，长度方向可根据实际行程需求做等比例延伸，不需要重新调整齿轮参数，只要保证拼接处的齿距误差控制在允许范围内，就能实现连续传动。齿轮的分度圆直径与齿条齿形完全匹配，传动过程中齿轮每旋转一周，齿条对应的直线行走距离等于齿轮分度圆周长，换算传动比的时候不需要额外计算修正系数，对做运动仿真、动作节拍核算的工程师来说，参数核算非常便捷。结构整体没有做密封、防尘的额外设计，更适合安装在室内干燥、无大量粉尘碎屑的设备舱内部，如果要用在有切削碎屑、粉尘的加工场景，只需要在啮合位置加装简单的防尘毛刷或者防护罩，就能避免异物卡入齿隙影响传动顺畅度。

从功能特性来说，这套结构没有设置背隙调整结构，传动过程中存在符合通用标准的啮合间隙，不适合用于高精度定位的进给场景，但在对定位精度要求在毫米级的往复直线运动场景下，完全能满足使用需求。齿轮与齿条的啮合接触为线接触，轻载工况下的磨损量极小，日常维护只需要定期在齿面涂抹少量润滑脂，就能保证长时间顺畅运行，不需要频繁更换易损件。相比带传动的结构，齿轮齿条传动不会出现打滑问题，传动比恒定，只要驱动端的转动角度控制精准，就能实现稳定的直线位移输出；相比丝杠传动，它的长行程适配成本更低，不会出现丝杠长径比过大导致的挠度变形问题，行程超过一米的轻载直线运动场景下，这类结构的综合成本优势非常明显。

很多教学场景下也会用到这类基础结构，用来演示旋转运动转直线运动的基本原理，因为结构简单、传动逻辑直观，没有多余的冗余构件，学习者能直接观察到齿面啮合的全过程，理解传动比换算、中心距调整对传动效果的影响。做三维建模练习的时候，这类结构也是非常好的练手案例，通过绘制渐开线齿形、匹配齿条齿距，能快速掌握齿轮类零件的建模逻辑，理解参数化建模中关联尺寸的设计方法，不需要依赖工具箱里的标准件生成插件，就能从零完成整套传动结构的建模与装配，对夯实机械设计基础有很大帮助。实际选型使用的时候，只需要根据负载大小调整齿轮齿条的模数、齿宽参数，就能适配不同的负载需求，这套基础结构的设计逻辑完全可以直接复用，只需要更改对应尺寸参数，就能快速衍生出适配不同工况的齿轮齿条传动方案。
