双层流利条式物料周转先进先出料架

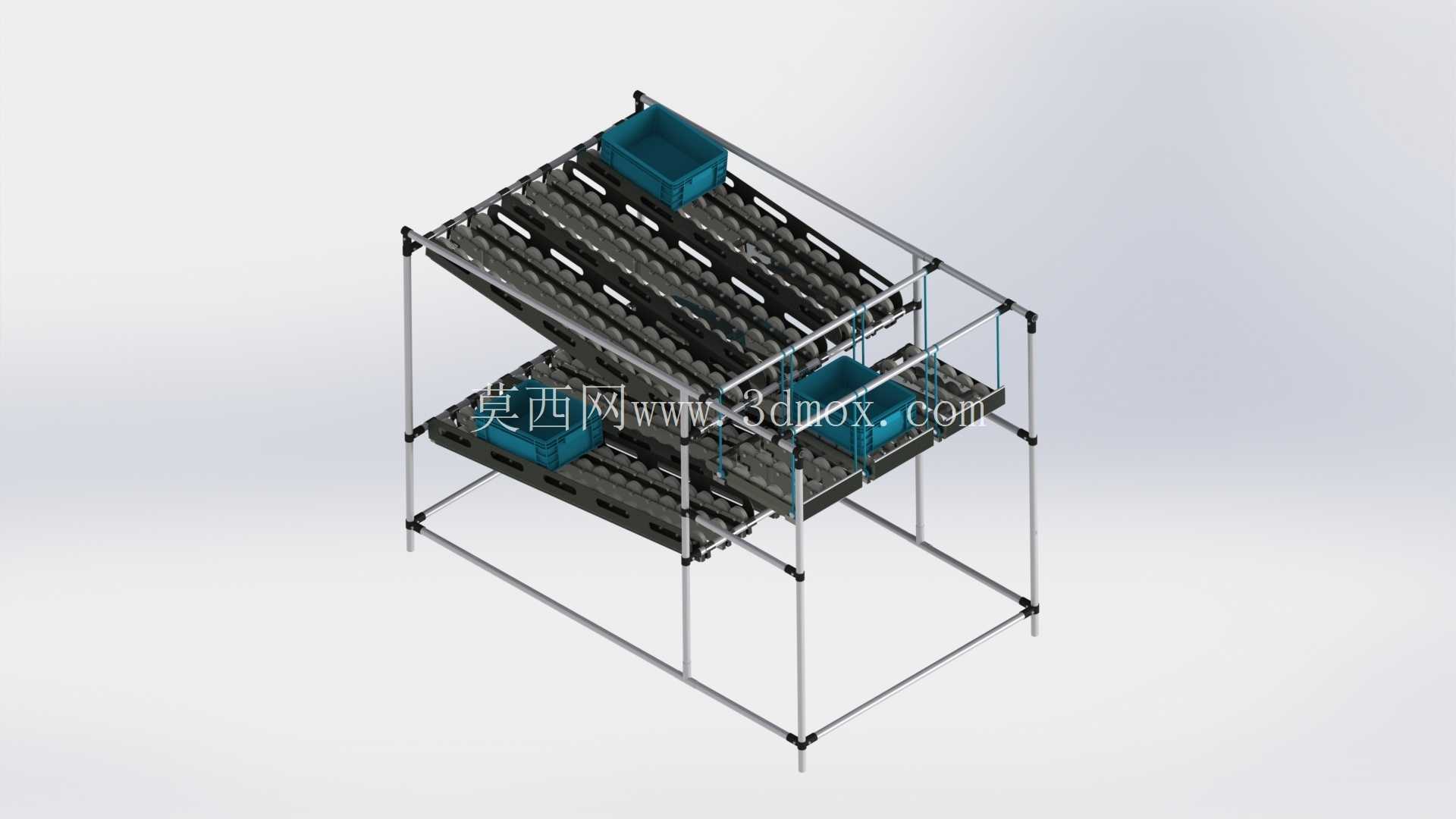

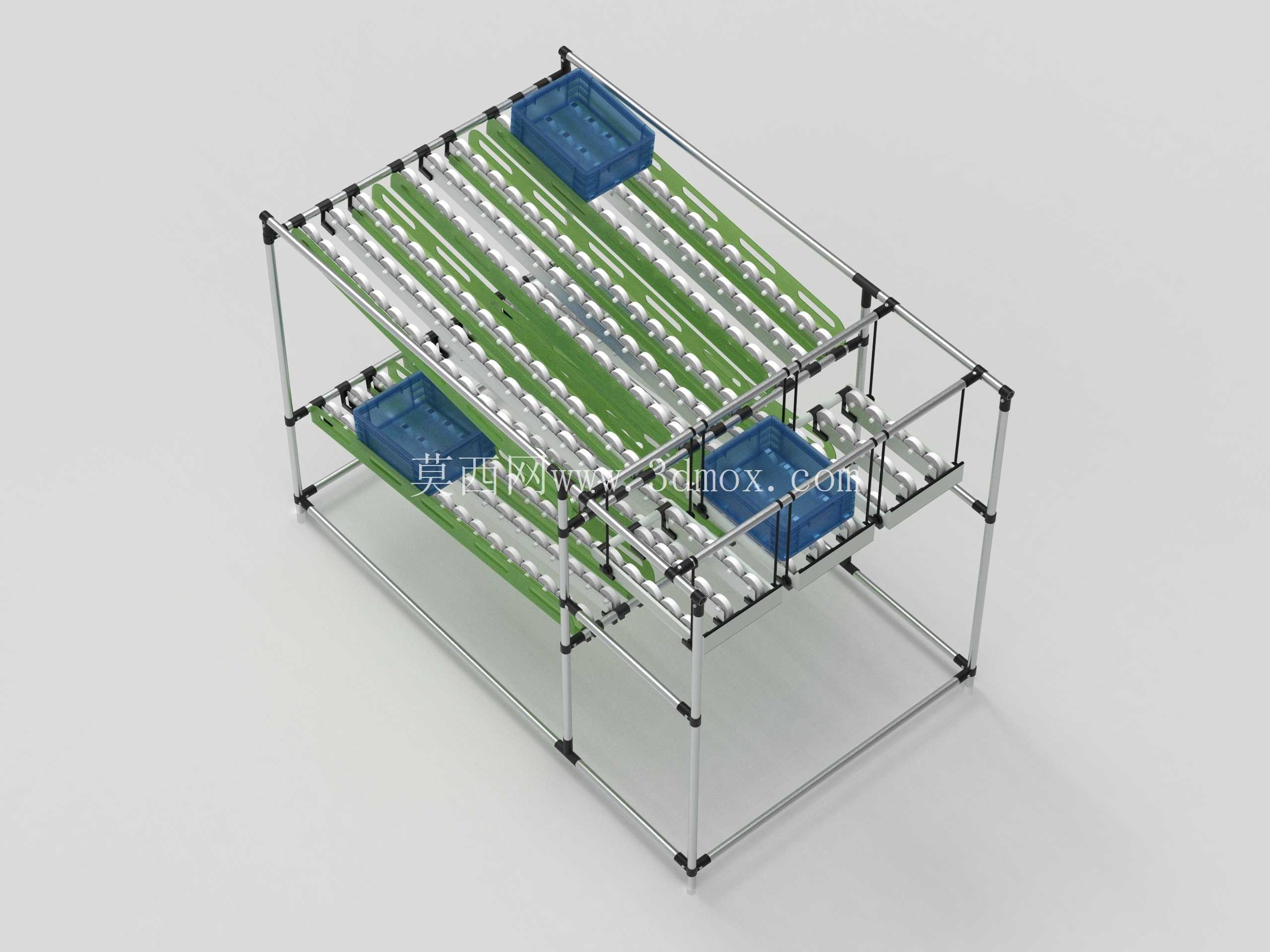

这套双层流利条料架是面向离散制造车间线边物料补给场景设计的低成本无动力周转装置，核心依托Karakuri（低成本自动化）理念打造，全程无需接入电气、液压或气动动力源，完全依靠物料自身重力配合流利条的低摩擦滚动特性实现物料的自动滑移补给，适配多品种小批量生产模式下的线边物料定置管理需求，尤其适合装配工位旁的小件物料、周转箱的有序存放与先进先出管控。

从实际应用场景来看，这类料架通常部署在U型生产线、单元装配线的工位侧边，替代传统的固定式层板货架，解决传统货架取料时需要探身、翻找、物料先进后出导致呆滞的问题。上下两层均配置满铺的流利条轨道，流利条采用滚轮式结构，滚动阻力系数控制在0.02以内，确保标准塑料周转箱放置后，依靠自身重力即可沿轨道倾斜方向自动滑移到取料端，作业人员无需伸手到货架深处取料，取料动作半径控制在人体工程学最优的600mm范围内，单工位取料时间可缩短40%以上，大幅降低重复取料的动作浪费。

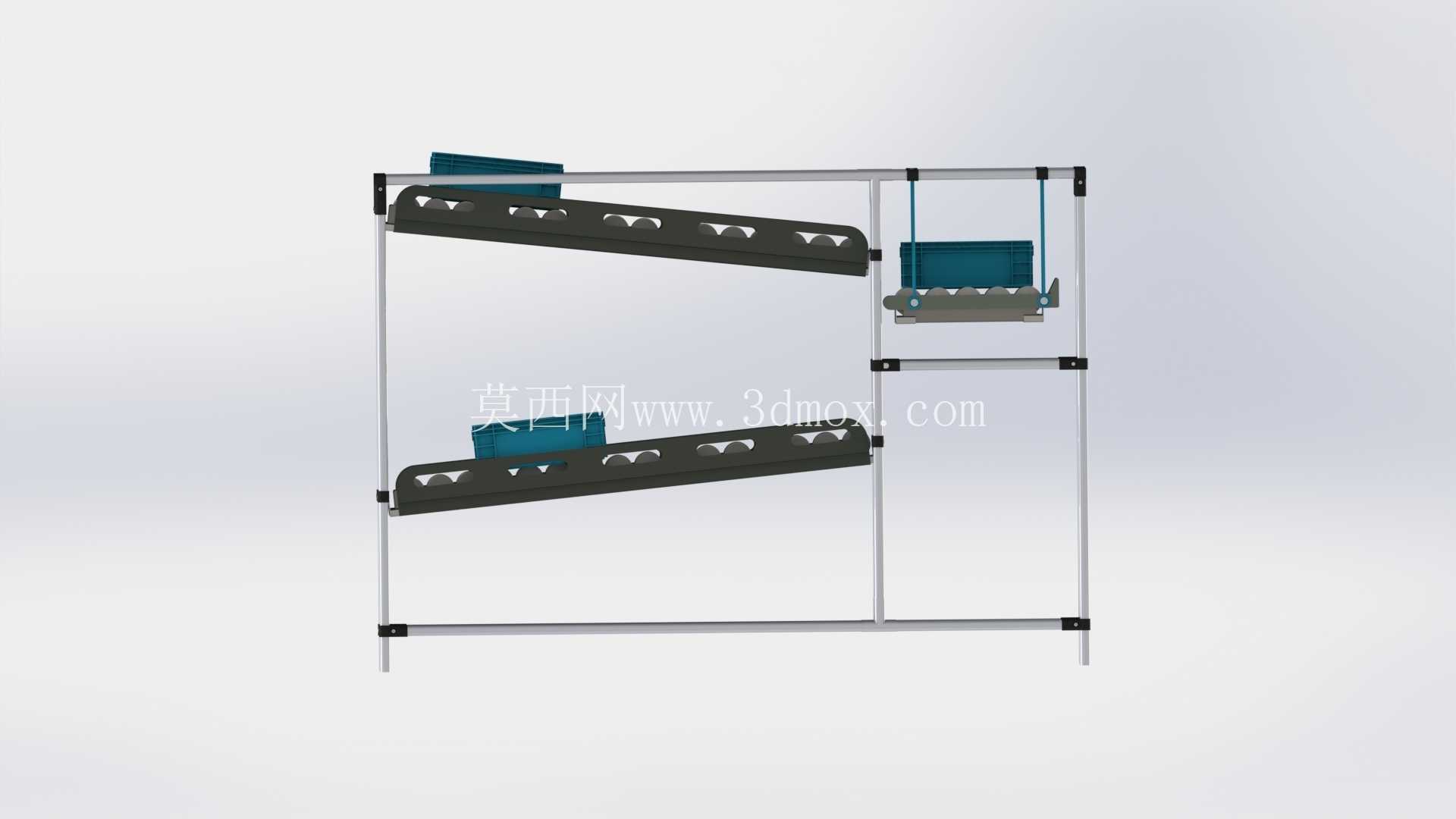

功能设计上，双层结构采用上下反向倾斜的布局，上层轨道从补料端向取料端向下倾斜3度，负责承载待使用的满箱物料，物料从货架后侧补入后自动滑向前侧取料位；下层轨道反向倾斜，角度同样设置为3度，当上层周转箱内物料取用完毕后，空箱可直接放置到下层轨道，自动滑向后侧补料端，由物料配送人员统一回收，形成满箱补给、空箱回流的闭环物流路径，完全实现物料的先进先出管控，避免因物料长期积压导致的质量隐患，尤其适合电子元器件、塑胶小件、五金标准件这类有保质期或批次管理要求的物料存放。

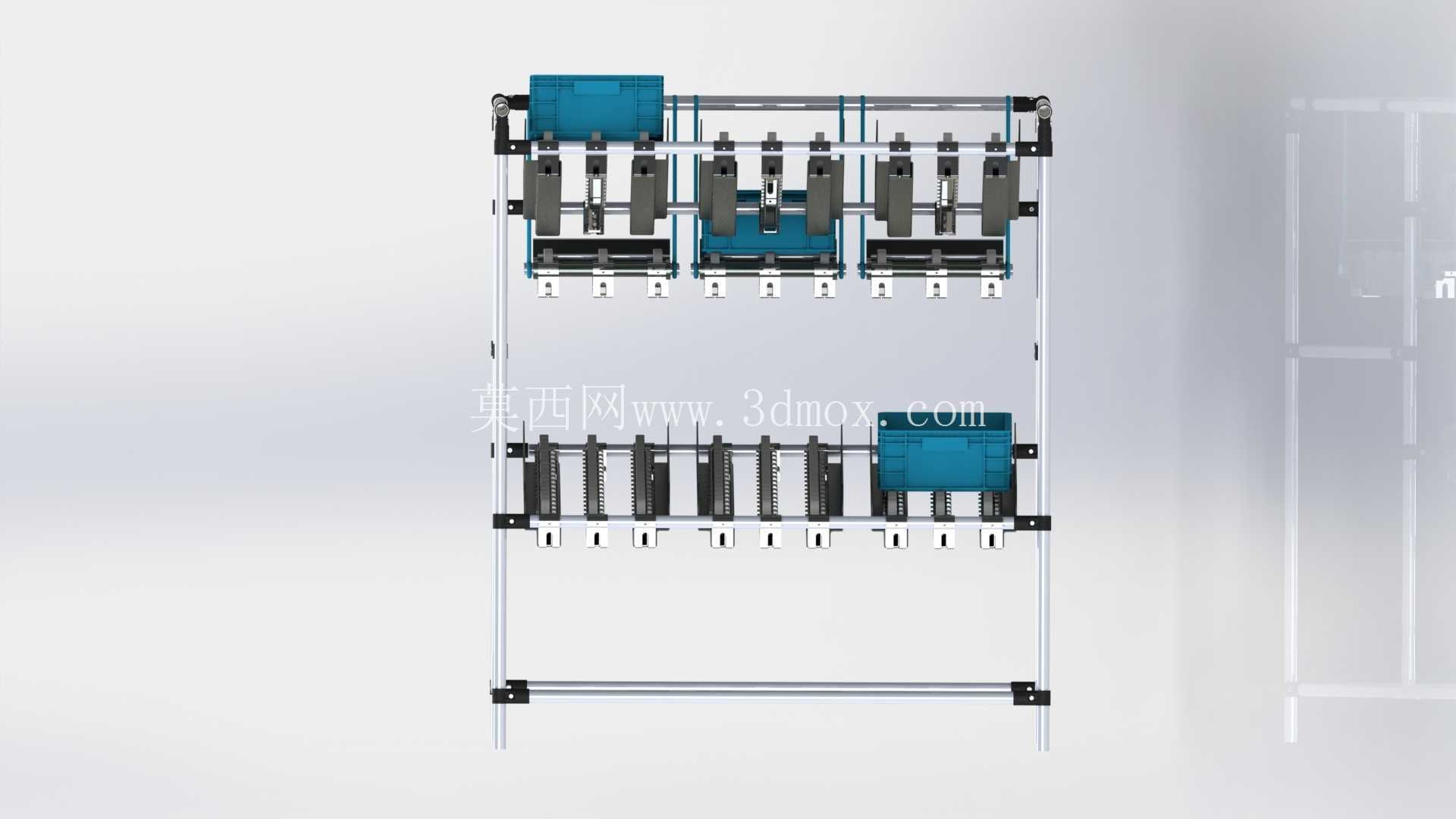

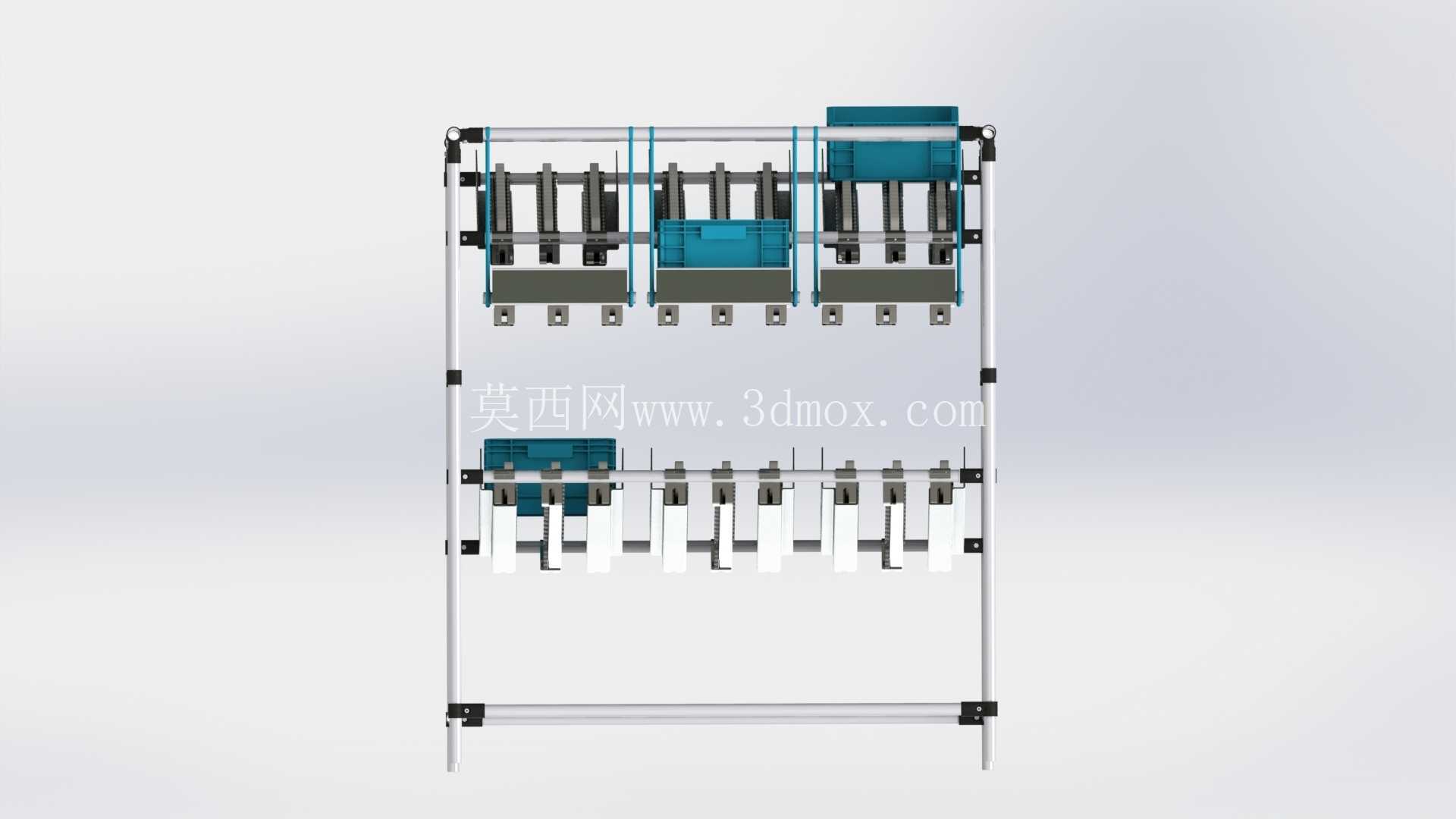

结构设计层面，整体框架采用第三代精益管（线棒）搭配金属接头拼接而成，精益管外径为标准28mm，管壁厚度1.2mm，单根立柱的垂直承载能力可达150kg，整体框架的静态额定承载为每层80kg，完全满足常规小件周转箱的承重需求。接头采用镀铬金属材质，通过内六角螺栓锁紧，无需焊接即可完成组装，后期可根据周转箱尺寸、工位布局变化灵活调整层间距、轨道宽度，改造周期不超过2小时，适配柔性生产线的快速换线需求。每层轨道的两端都配置了可调节的限位挡块，前端挡块高度高出流利条上表面30mm，刚好挡住周转箱的前侧边缘，防止周转箱滑出货架，同时挡块顶部做了圆弧倒角处理，避免取料时刮伤作业人员手部；后端挡块可根据周转箱的长度调整位置，适配不同尺寸的标准EU周转箱，兼容400*300mm、600*400mm两种主流规格的周转箱使用。

安装边界方面，这套料架的整体外形尺寸控制在长1200mm、宽800mm、高1000mm的范围内，底部配置四个可调脚杯，脚杯调节行程为±30mm，可适应车间地面不平整的安装环境，安装时不需要打膨胀螺栓固定，直接放置在地面即可，脚杯底部的橡胶防滑垫可提供足够的摩擦力，避免取料时货架发生移位。料架后侧预留100mm的补料操作空间，前侧取料面无任何突出结构，不会占用工位的操作空间，整体占地面积仅0.96㎡，相比传统层板货架节省30%左右的线边空间，适合空间紧张的单元式生产布局。

从精益生产的角度看，这套无动力料架完全消除了线边物料管理中的七大浪费：不需要额外的动力输入，消除了能源浪费；物料自动滑移到取料位，消除了动作浪费；先进先出的设计避免了物料过期报废，消除了不良浪费；空箱自动回流，消除了搬运浪费；透明化的存放方式让物料库存一目了然，消除了库存浪费；柔性化的结构可快速调整，消除了加工浪费；作业人员不需要等待物料配送，消除了等待浪费。相比带动力的辊道输送机，这套装置的制造成本仅为其1/10，后期几乎没有维护成本，流利条滚轮损坏后可单独更换，不需要整体更换轨道，全生命周期使用成本极低，是精益车间线边物流改善的典型实用装置。

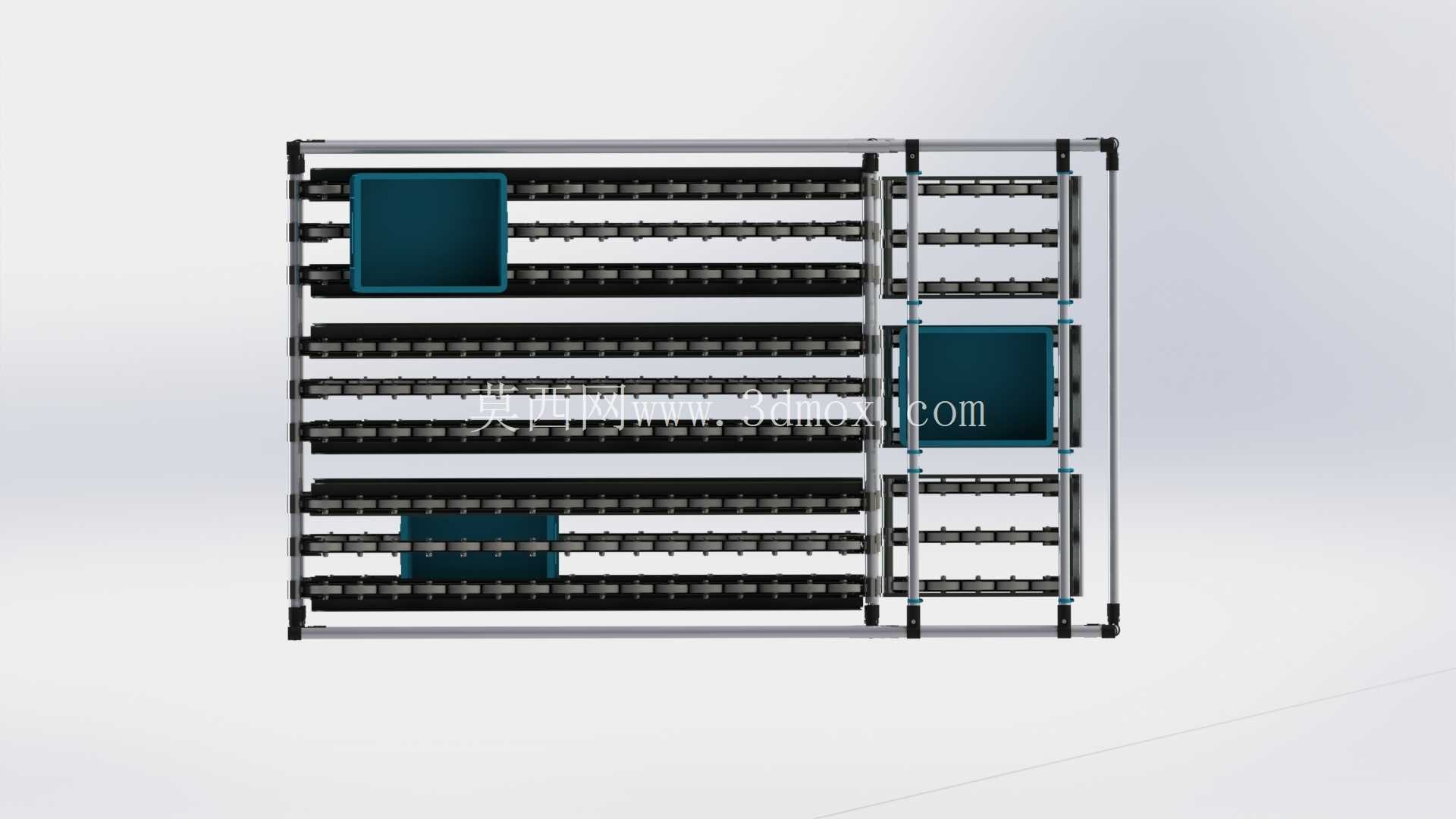

在细节设计上，流利条的安装间距设置为70mm，确保周转箱底部至少有4根流利条同时承载，避免周转箱因受力不均发生卡滞；每层轨道的倾斜角度可通过接头处的锁紧螺栓在2-5度范围内微调，针对不同重量的周转箱调整合适的滑移速度，当周转箱总重量超过20kg时可将角度调小到2度，避免滑移速度过快导致物料倾倒，当周转箱重量低于5kg时可将角度调大到5度，确保物料能顺利滑移到取料端。框架的所有边角位置都配置了塑料防护端盖，避免精益管管口划伤人员，整体结构无尖锐突出物，符合车间安全生产的要求。
