1.5x3m规格工业板材存储搁架结构

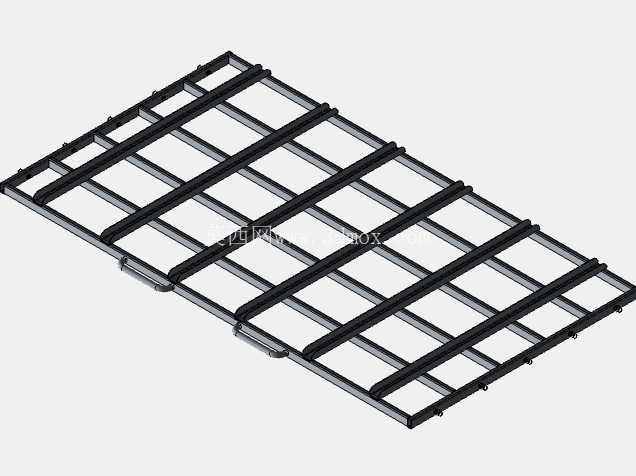

在金属加工、钣金制造、钢材流通类车间的仓储环节里，板材类物料的存储一直是现场管理的痛点——常规的立式货架容易造成薄板变形，平铺堆垛又会占用大量地面空间，取料时需要反复翻垛，不仅效率低下，还存在板材滑落的安全隐患。这套搁架结构正是针对这类场景设计的专用存储设备，核心适配1.5m幅宽、3m长度范围内的不同厚度金属板材，通过分层抽拉的结构设计，在有限的占地面积内实现了大存储容量的平铺式存放，从根源上避免了板材长期存放产生的弯曲变形问题。

从功能特性来看，每个独立货位都配备了滚轮导轨结构，日常存储时货位处于闭合状态，整体结构紧凑，不会额外占用通道空间；需要取放对应货位的板材时，可直接将该层货位沿导轨拉出，操作人员无需探身进入货架内部，就能完成整包板材的吊装或取放作业，大幅降低了取料过程中的磕碰风险。单个货位的额定存储总厚度为60mm，单货位额定承载2.1吨，整套搁架由8个独立货位组合而成，整体额定总承载可达16.8吨，完全能满足中小型钣金车间常规板材的批量存储需求。

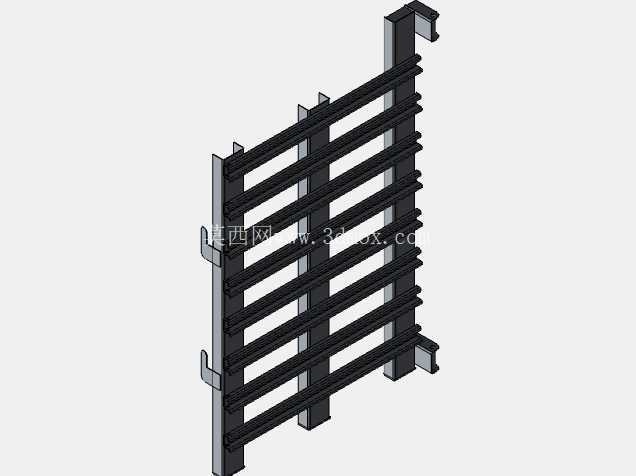

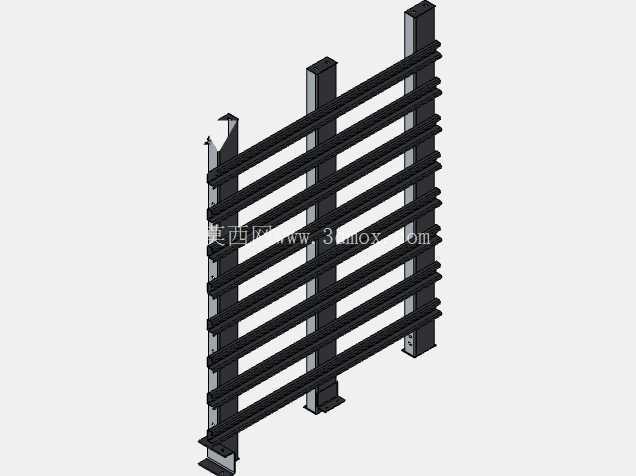

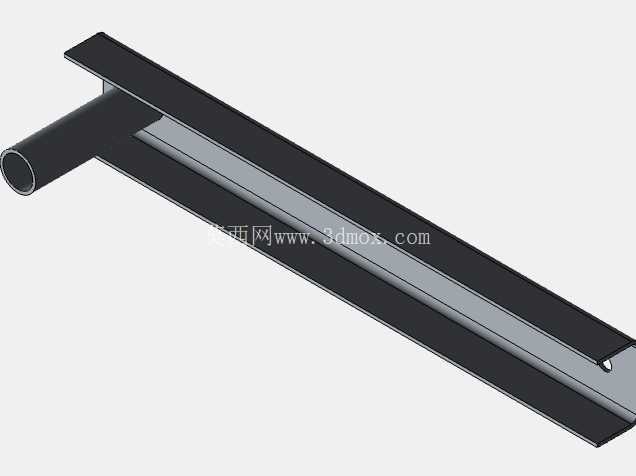

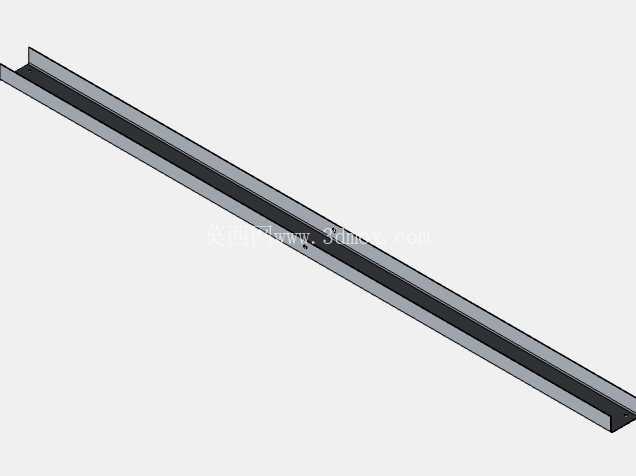

设计过程中首先考量的是结构受力的合理性，整体框架采用型钢焊接成型，立柱与横梁的连接位置做了加强筋处理，避免长期重载下出现结构变形；斜向支撑的布置充分考虑了货位拉出时的偏载受力，将载荷均匀传递到地面安装基础上，不会因为单侧拉出货位导致整体结构倾覆。导轨部分选用了耐磨型钢材质，滚轮做了密封防尘处理，适配车间多粉尘的作业环境，长期使用也不会出现卡滞、锈蚀的问题。货位的限位结构做了双重设计，闭合状态下有锁止机构避免货位意外滑出，拉出到最大行程时也有硬限位防止货位脱轨，充分保障作业安全。

安装边界方面，整套搁架的单组外形尺寸适配1.5m×3m的板材幅宽，安装时需要在地面做预埋固定或膨胀螺栓固定，预留的操作通道宽度需要满足货位完全拉出后的作业空间，同时要兼顾叉车或行车的作业半径。货位的层间距根据60mm的最大存储厚度做了优化，既不会因为层间距过大浪费垂直空间，也不会因为间距过小导致板材放入、取出时出现刮蹭。框架的表面处理采用喷塑工艺，具备基础的防锈、耐磕碰能力，适合车间现场的复杂使用环境。

不同于通用型的仓储货架，这套结构完全针对金属板材的存储特性做了定制化设计，没有多余的冗余结构，所有型材的选型都是经过受力核算后确定的，在满足承载要求的前提下尽可能控制了整体自重。实际使用中，这类搁架通常布置在板材下料设备的周边区域，缩短板材从存储到加工的转运距离，配合车间的定置管理要求，能有效提升板材类物料的周转效率，减少物料存放过程中的损耗。
