玻璃炊具片多工位级进冲压模具结构

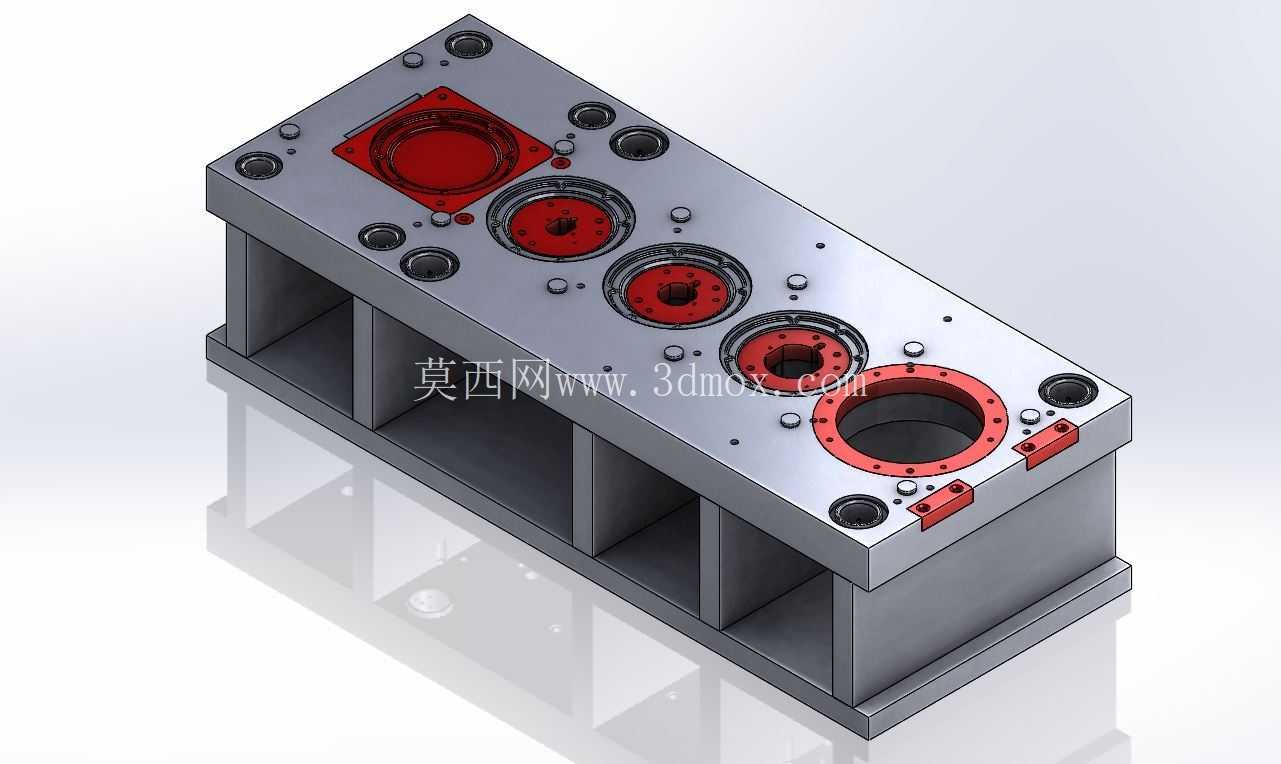

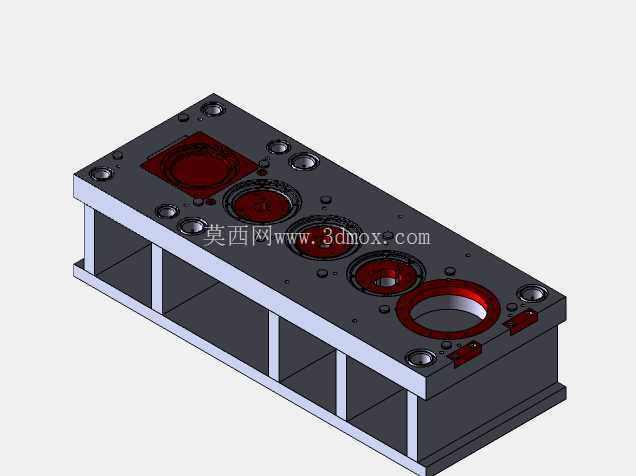

　　这套模具面向日用玻璃炊具配套金属片件的批量冲压生产场景，适配高速冲床的连续冲压节拍，可在单次冲床行程内完成多道成型工序，减少工序间工件转运带来的定位误差与效率损耗。从结构布局来看，模座采用整体箱式焊接钢结构，内部设置多道竖向加强筋板，抵消连续冲压过程中产生的交变侧向力，避免模座长期受力出现形变偏移，上下模座的平行度公差控制在0.02mm以内，保证各工位凸凹模的配合间隙均匀。

　　上模部分沿送料方向依次排布了冲定位孔、预成型、拉伸、切边、精整、落料共六个工位，各工位的凸模安装座采用独立压板锁紧结构，方便后期维护时单独更换磨损的凸模，无需拆解整套上模组件；凹模侧对应每个工位设置了独立的镶块结构，镶块采用硬质合金材料烧结成型，通过过盈配合嵌入模座的安装槽内，局部磨损后可快速更换镶块，大幅降低模具的维护成本。模具的导向系统采用四组滑动导柱导套配合，导柱布置在模座的四个边角位置，导套内部设置了储油槽，可在连续冲压过程中持续释放润滑油，减少导向副的磨损，导柱与导套的配合间隙控制在0.01mm以内，保证上下模合模时的定位精度。

　　送料方向的前端设置了导料板与误送检测销，当带料送进位置出现偏移时，检测销会触发冲床的急停信号，避免误冲压损坏模具刃口；每个成型工位周边都设置了独立的弹性压料装置，采用矩形截面的聚氨酯弹簧提供压料力，压料力可通过调节螺栓的锁紧深度进行微调，保证冲压过程中带料始终处于压紧状态，避免成型件出现起皱、拉裂等缺陷。模具的安装边界适配常用的200吨开式冲床工作台尺寸，上下模座的安装槽位置与冲床的T型槽规格完全匹配，安装时可快速完成定位锁紧，无需额外加工转接板。模座内部设置了贯通的废料排出通道，各工位冲裁产生的废料可通过通道直接滑入冲床下方的废料收集槽，避免废料堆积在模腔内硌伤成型工件。

　　在成型工艺设计上，针对玻璃炊具配套金属片件的曲面成型需求，对拉伸工位的凸凹模圆角做了分段过渡处理，减少材料流动过程中的应力集中，同时在凹模表面做了镜面抛光处理，降低材料与模具表面的摩擦系数，提升成型后工件的表面光洁度，满足后续与玻璃部件装配的贴合度要求。各工位的行程落差经过精准计算，合模时各凸模的进入顺序按照工艺要求依次动作，避免不同工位的凸模出现干涉，同时在模座的非工作区域设置了多组限位柱，控制合模的最终深度，防止凸模进入凹模过深导致刃口崩损。这套模具的结构设计充分考虑了批量连续生产的稳定性需求，所有易损件都采用标准化快换结构，日常维护时无需复杂的专用工具即可完成更换，适配日用五金加工车间的大批量生产节奏，可稳定实现每分钟30-45次的冲压节拍，成型工件的尺寸一致性可控制在0.05mm以内，满足后续装配的公差要求。
