手持式检测设备功能测试定位工装

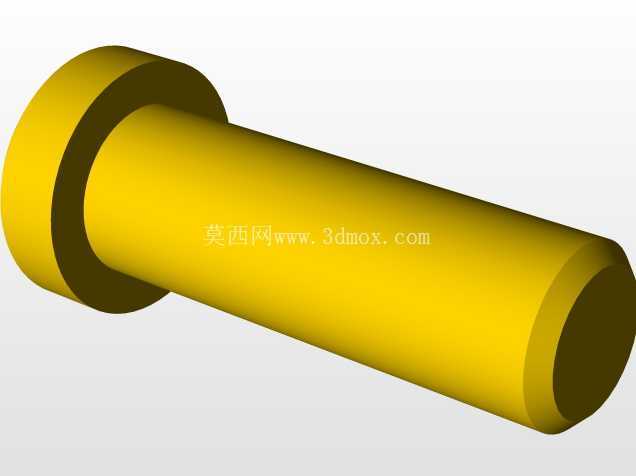

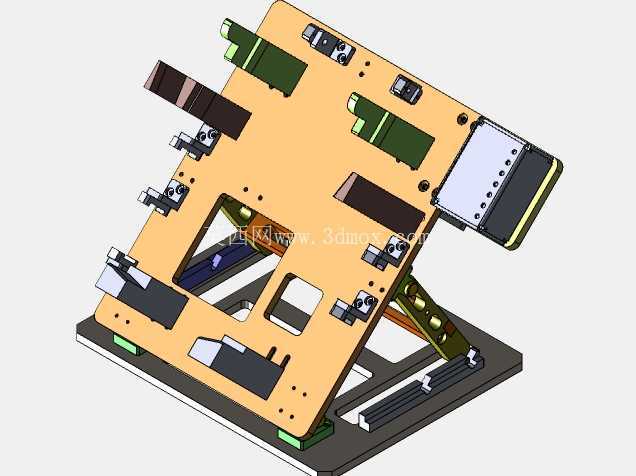

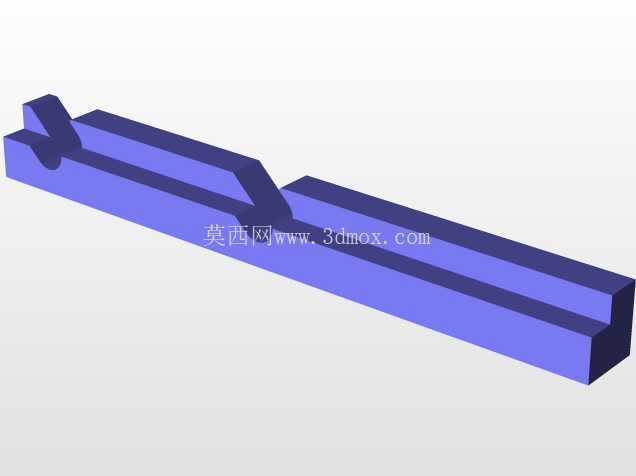

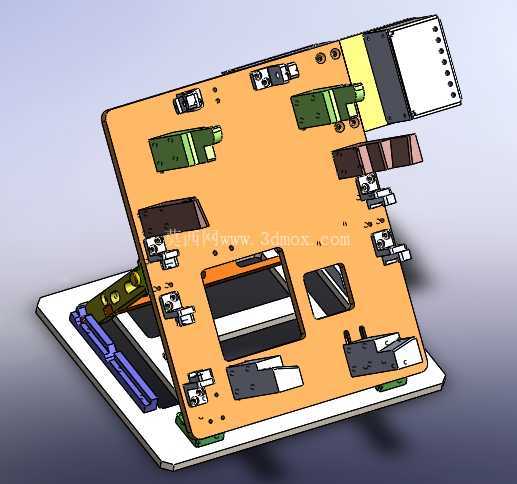

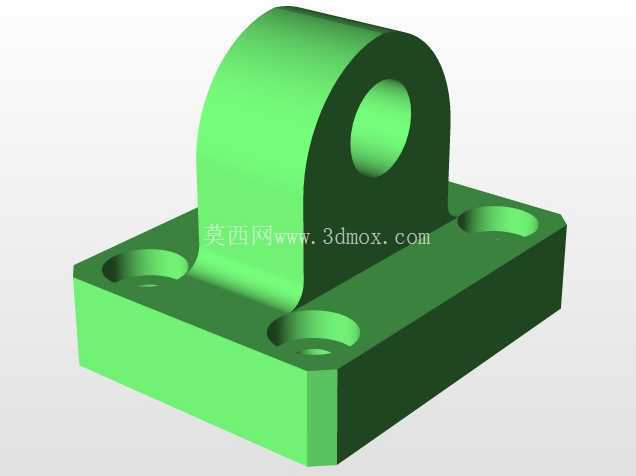

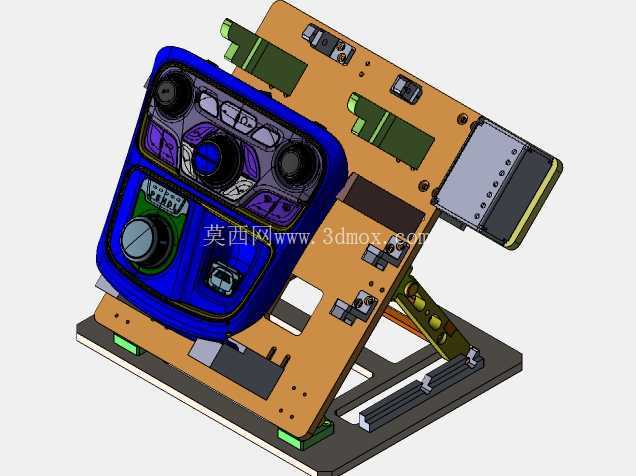

　　这套工装主要面向手持式工业检测终端的装配后功能校验工序，在产线终检环节承担待测件的精准定位与接口对接作用，替代传统人工手持对位的作业模式，能将单工位检测对位时间压缩七成以上，同时避免人工操作带来的接口偏斜、壳体刮伤等不良问题。从结构布局来看，工装采用倾斜式载板设计，载板倾斜角度匹配产线作业员的坐姿操作视角，无需频繁低头或抬手调整观察角度，长时间作业的疲劳度明显降低；载板本体采用电木材质加工，绝缘性能满足带电测试的安全要求，表面根据待测壳体的轮廓做了仿形铣削，所有贴合面都做了R0.5的倒角处理，不会刮伤待测件的喷涂表面。

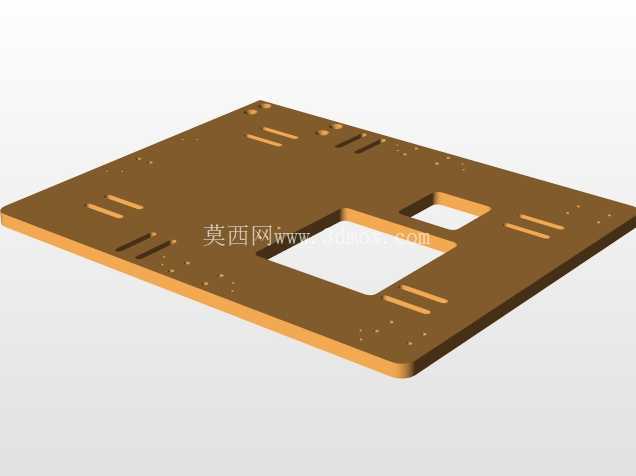

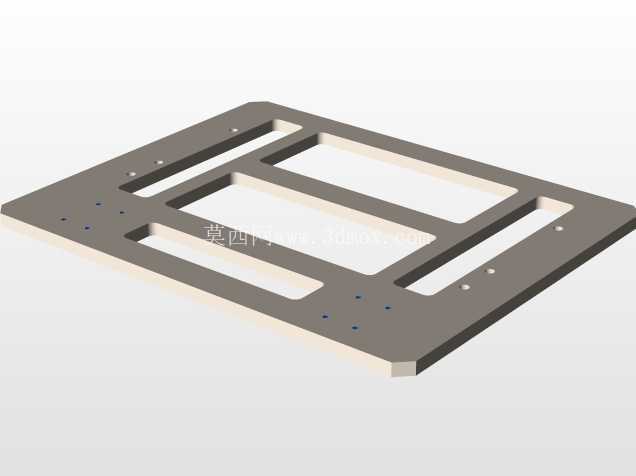

　　载板上的定位结构分为两级：第一级是分布在壳体四角的绿色聚氨酯限位块，硬度控制在邵氏60度，既能提供足够的定位约束力，又不会在壳体表面留下压痕，限位块的安装位置预留了0.2mm的调整间隙，可通过底部的薄垫片微调适配壳体的注塑尺寸公差；第二级是分布在接口区域的浮动对接模块，模块通过线性导轨与载板连接，对接时可随待测件的接口位置做±0.3mm的自适应偏移，避免硬对接对接口插针造成弯折损伤。工装底部采用标准铝型材框架搭建，整体安装边界控制在420mm×300mm×210mm范围内，可直接放置在标准产线工作台上，无需额外打孔固定，框架底部预留了四个M6的脚轮安装孔位，也可根据产线布局需求加装脚轮实现工位间快速转移。

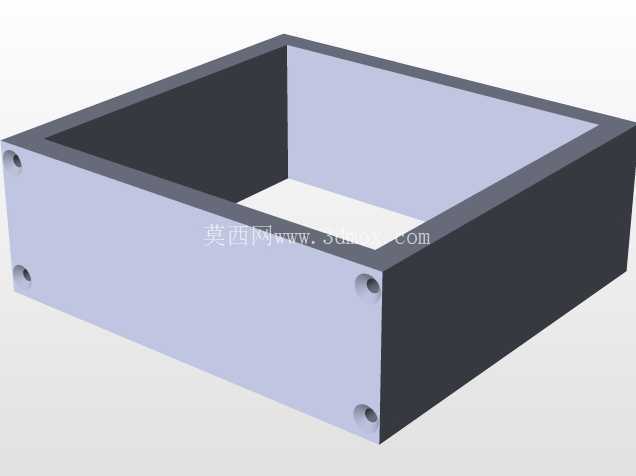

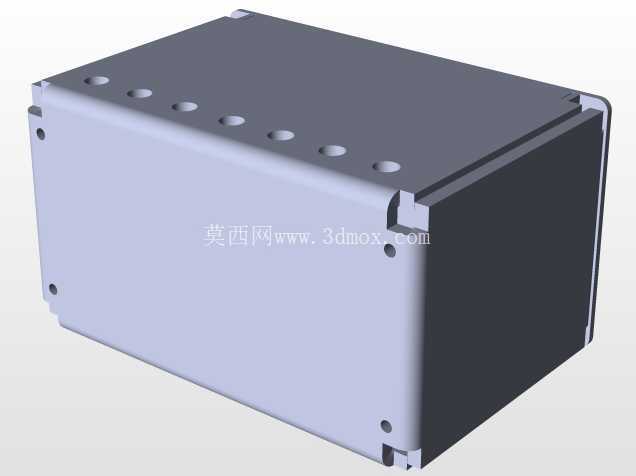

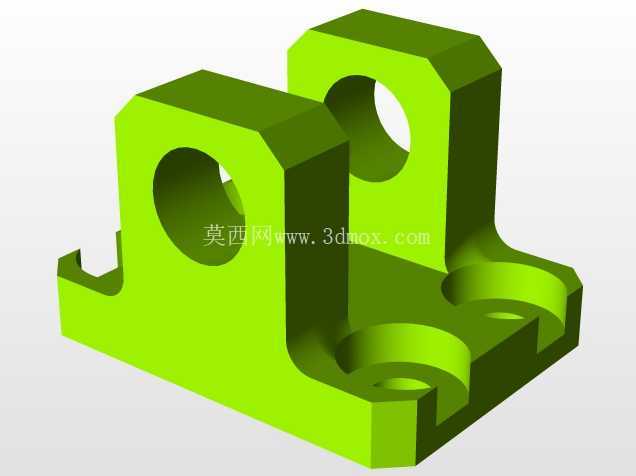

　　载板上还集成了多组测试接口的走线槽，所有测试线缆都从载板背面的线槽排布到框架后侧的航插接口，作业时无需在台面上拉扯零散线缆，既减少了线缆磨损带来的信号干扰问题，也让工位台面保持整洁。在功能设计上，这套工装兼顾了手动上下料的操作空间与测试时的锁紧需求：待测件放入仿形槽后，仅需推动侧边的快速夹钳即可完成锁紧，夹钳的压头同样包裹聚氨酯材质，压合行程做了限位设计，压合力控制在15N以内，不会压坏壳体内部的PCB板；测试完成后扳开夹钳即可直接取出工件，单步操作时间不超过2秒。

　　针对不同批次待测件的微小尺寸差异，工装的所有限位块、对接模块都采用可拆式安装结构，更换不同产品的定位配件仅需拧动四个M3螺丝，换型时间控制在10分钟以内，可满足小批量多品种的柔性生产需求。载板后侧预留了扩展安装位，可根据后续测试需求加装扫码枪、指示灯、启动按钮等配件，无需重新加工载板主体，结构拓展性较强。从实际使用场景来看，这套工装适配的是带旋钮、按键的手持式检测终端，这类产品在终检时需要同时完成按键手感测试、旋钮阻尼检测、接口通讯校验、屏幕显示测试等多个工序，工装的定位精度可保证测试探针与按键、旋钮的同轴度控制在0.1mm以内，避免因对位偏差导致的测试误判；倾斜式的载板设计也让屏幕完全朝向作业员，无需额外调整工件角度即可观察屏幕显示状态。工装的所有活动部件都做了防松处理，导轨部位添加了低温润滑脂，可满足产线三班倒的连续作业需求，日常维护仅需定期清理载板表面的灰尘、检查限位块的磨损情况即可，维护成本极低。
