标准礼帽型DIN电气安装导轨结构设计

在低压电气柜、自动化设备控制柜的内部布线与元件安装环节，这类礼帽型DIN导轨是应用最广泛的安装载体之一，几乎覆盖了从民用配电盘到工业自动化产线控制箱的各类电气安装场景。不同于普通直线导向导轨，这类导轨的核心作用是为断路器、接触器、继电器、端子排等各类标准电气元件提供统一的卡装基准，不需要针对每个元件单独设计安装孔位，只需要将导轨通过螺钉固定在柜体内的安装梁或安装板上，就可以快速完成元件的卡装固定，大幅提升电气装配的效率，也方便后期运维时的元件更换与线路调整。

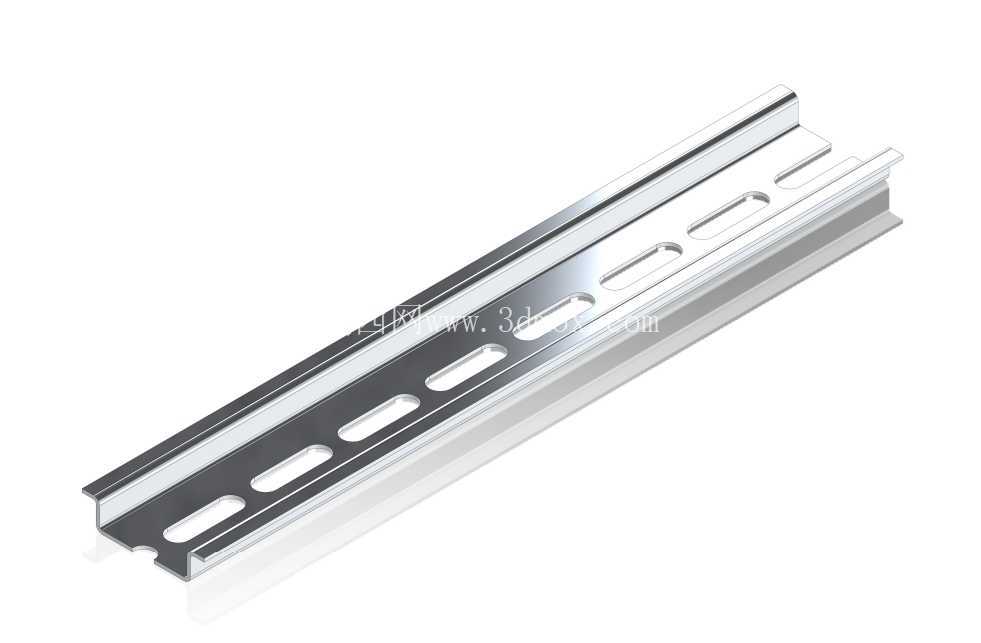

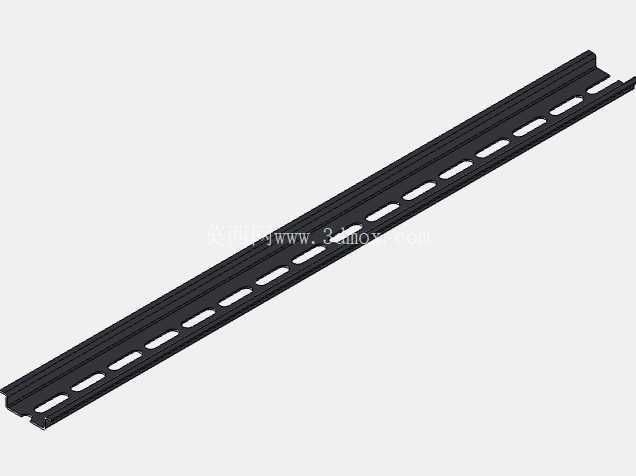

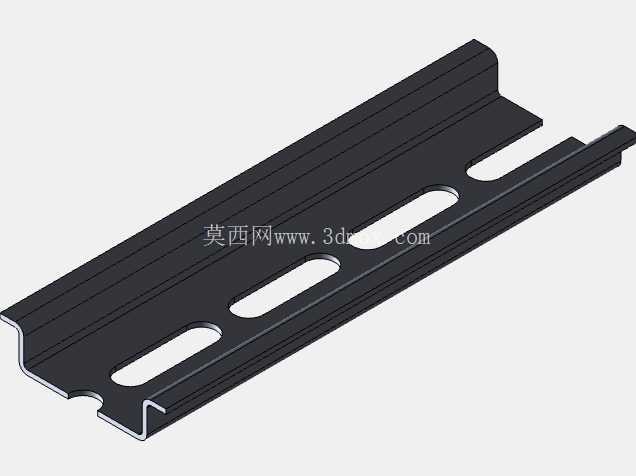

从结构设计来看，这款35mm宽度的导轨采用了经典的礼帽截面造型，两侧的翻边高度为7.5mm，刚好匹配标准电气元件的卡装卡扣尺寸，元件卡入后卡扣会牢牢勾住导轨两侧的翻边，不会出现松脱滑落的情况，同时卡扣自带的弹性结构也允许徒手完成元件的拆装，不需要额外工具。导轨本体采用冷轧钢板冲压成型，表面做镀锌钝化处理，既保证了足够的结构强度，在柜内长期使用也不会出现锈蚀问题，镀锌层的导电性能也能保证安装在导轨上的元件实现可靠的接地连通，不需要额外为每个元件单独布设接地线路。

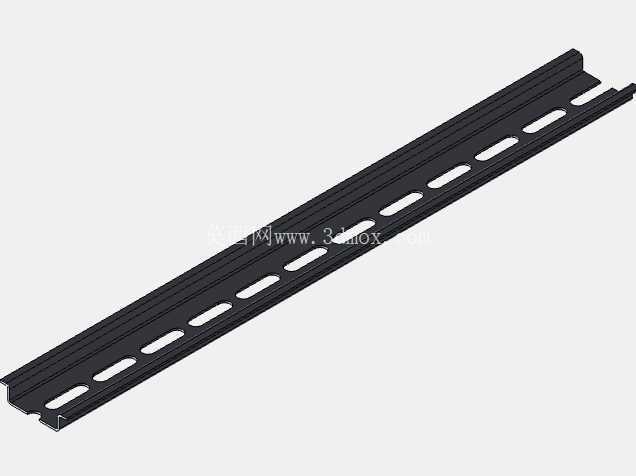

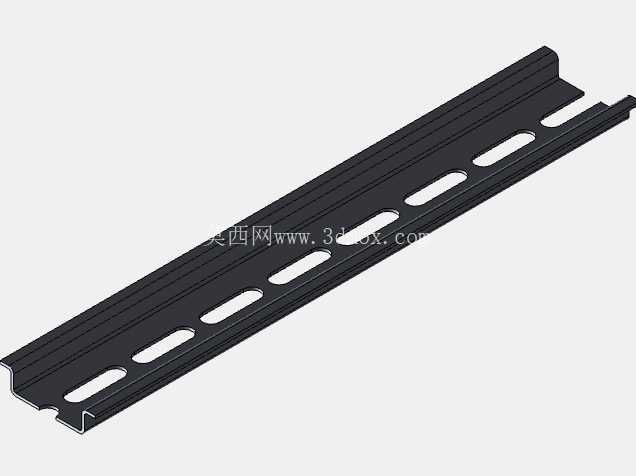

导轨表面等距开设的长圆形安装孔，是为了适配不同安装孔距的固定场景，在现场安装时不需要精准对齐孔位，只需要将螺钉穿过长孔就可以完成固定，允许一定的安装位置调整余量，降低现场施工的精度要求。这类导轨的设计严格遵循统一的安装尺寸标准，截面尺寸公差控制在极小的范围内，保证不同厂商生产的标准电气元件都能顺利卡装，不会出现卡扣过松卡不紧或者过紧装不上的问题。

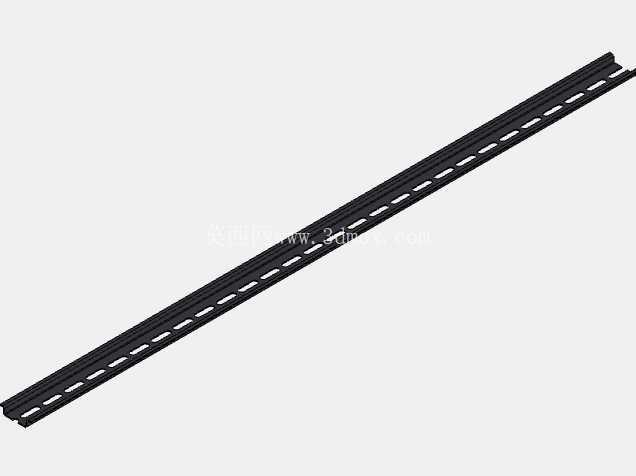

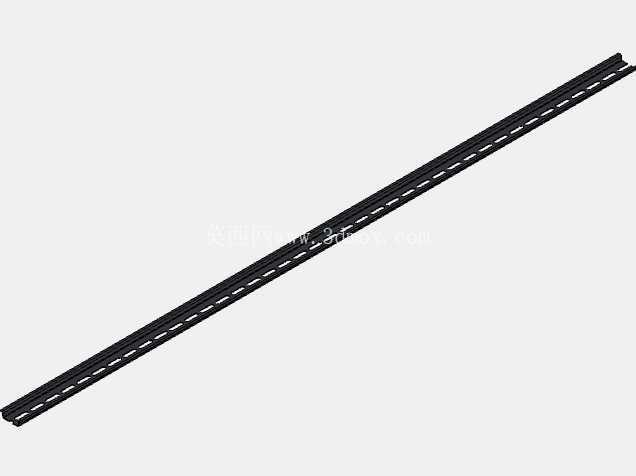

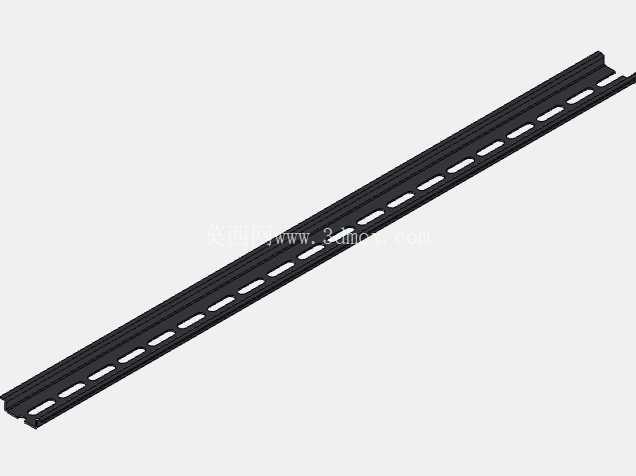

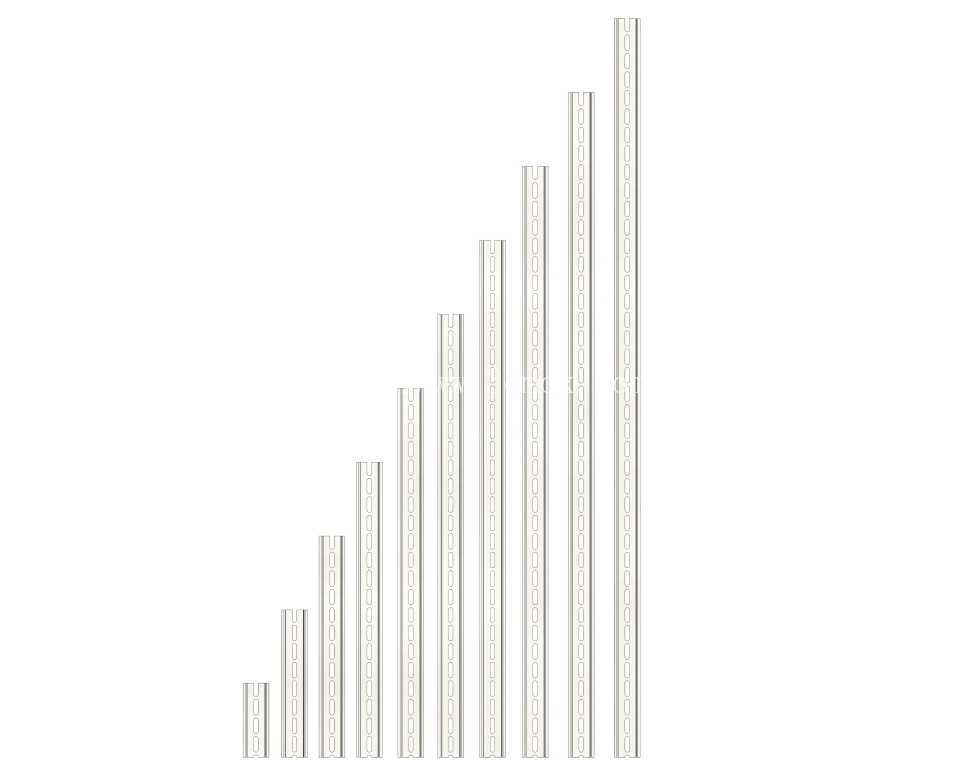

在实际选型应用中，这类导轨可以根据柜体内部的安装空间裁切为不同长度，覆盖100mm到1000mm的常用长度规格，短尺寸导轨适合小型控制盒内少量元件的安装，长尺寸导轨可以用于大容量配电柜内整排元件的排布。设计这类导轨的三维模型时，需要重点保证截面轮廓的尺寸精度，尤其是两侧翻边的高度、角度以及导轨整体的宽度尺寸，这些尺寸直接决定了电气元件能否顺利安装；同时表面安装孔的间距、孔型尺寸也要符合通用安装规范，保证安装时的适配性。

从安装边界来看，这类导轨的安装需要预留足够的操作空间，导轨前方要留出元件插拔、接线的操作距离，导轨与柜体侧壁之间也要留出至少10mm的余量，方便导轨的固定螺钉安装。导轨固定时通常采用M4或者M5的盘头螺钉，螺钉间距控制在200mm以内，在导轨的两端必须设置固定点，避免长导轨在安装较重元件后出现中部下垂变形的问题。对于震动较大的设备配套控制柜，还可以在导轨背面加装减震垫，同时在元件卡装后加装导轨端挡，避免设备运行过程中元件沿导轨方向滑动移位。

很多刚接触电气结构设计的工程师容易忽略导轨的截面细节，比如两侧翻边的圆角尺寸，如果圆角设计过大，会导致元件卡扣卡入深度不足，在受到震动时容易松脱；如果圆角过小，冲压成型时容易出现应力集中，导致导轨翻边处开裂。另外导轨的板材厚度选择也很关键，常规场景下采用1mm厚度的冷轧钢板即可满足强度要求，如果需要安装重量较大的元件比如大型断路器、开关电源，则需要选用1.5mm厚度的重型导轨，避免导轨变形。

在三维建模过程中，这类导轨的结构并不复杂，但需要严格遵循标准尺寸规范，不能随意调整截面参数，否则导出的模型用于实际生产或者装配验证时会出现适配问题。建模时可以先绘制截面草图，通过拉伸生成基础本体，再通过阵列特征完成表面安装孔的绘制，最后对锐边做倒钝处理，还原真实产品的工艺细节。这类导轨作为电气安装的基础配件，虽然结构简单，但是其尺寸精度直接影响整个电气柜的装配效率与使用可靠性，是电气结构设计中不可忽视的基础部件。
