激光切割机配套60mm宽内滑动导轨结构

　　在非金属板材加工领域，二氧化碳激光切割雕刻设备的加工精度、运行平顺度，很大程度上取决于导向部件的结构设计与安装匹配度，这款适配60mmx34mm安装空间的内滑动导轨，正是针对中小幅面激光加工设备的横梁滑动、刀头移动场景开发的导向构件。日常加工亚克力、密度板、薄皮革这类材料时，激光头需要在加工幅面内做高频往复的启停、换向动作，导轨的配合间隙、滑动阻尼直接决定了加工轮廓的顺滑度，一旦导轨配合精度不足，很容易在切割转角处出现锯齿纹、错位台阶，直接造成工件报废。

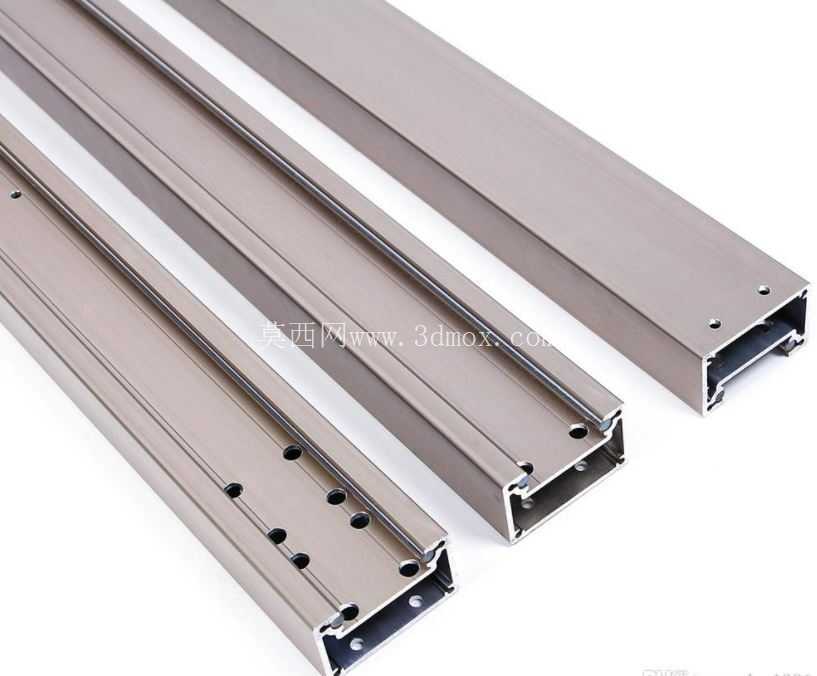

　　这款导轨采用嵌套式内滑动结构，区别于传统外抱式导轨的安装形式，滑动副完全内嵌在导轨型材的腔体内部，加工过程中产生的切割烟尘、碎屑很难直接进入滑动配合面，能大幅降低日常维护的清理频次，尤其适合多粉尘的加工车间环境。从结构设计逻辑来看，导轨的型材截面采用多腔体冷拉成型工艺，侧壁预留了等间距的安装孔位，安装时不需要额外做打孔加工，直接通过螺栓就能将导轨固定在设备的床身横梁基准面上，安装基准面的平面度公差控制在0.1mm每米范围内时，就能保证导轨整体的直线度满足加工要求。配套的U槽滑块直接嵌入导轨的内滑槽中，滑块与导轨的接触面上预留了润滑脂存储槽，日常维护时只需要定期在注油点补充润滑脂，就能保证长期运行无卡滞。

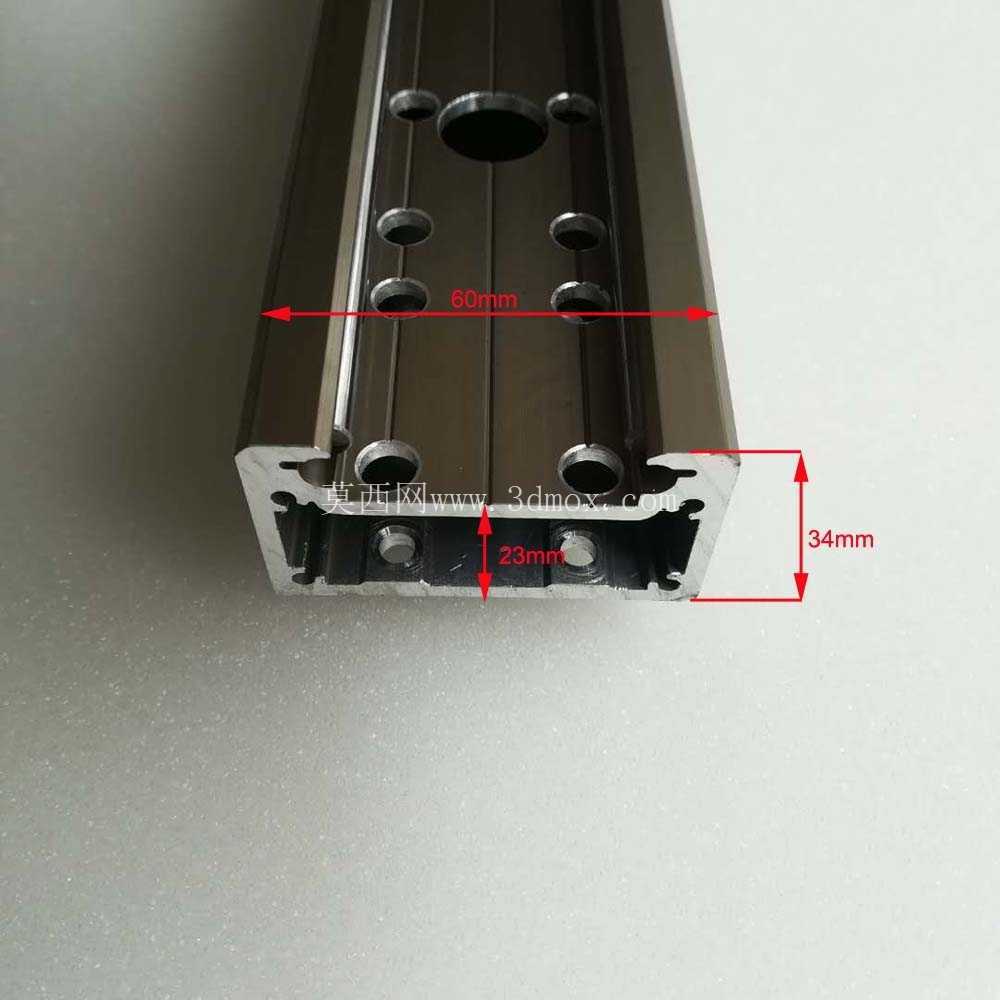

　　导轨的截面宽度为60mm，整体安装高度34mm，属于窄幅面导向构件，既可以单根使用作为小行程Z轴升降导向，也可以两根平行布置作为X、Y轴的长行程移动导向，平行安装时两根导轨的跨距可以根据设备的负载情况调整，跨距范围在200mm到600mm之间时，滑块的抗倾覆力矩表现最优，能承载激光头、拖链、气管线缆等移动部件的总重量不超过15kg，完全覆盖中小功率二氧化碳激光切割机的移动负载需求。在实际装配过程中，导轨的两端可以加装限位挡块，避免滑块超程脱出，导轨型材的端部做了45度倒角处理，拼接安装时能保证对接面的贴合度，长行程设备可以通过多根导轨拼接满足幅面要求，拼接处的直线度偏差可以通过安装螺钉的预紧力微调，不需要额外修磨配合面。

　　不同于滚珠导轨对安装基准的高精度要求，这款内滑动导轨对安装面的公差容忍度更高，即使是普通方管焊接的床身，经过简单的铣面加工后就能满足安装要求，能有效降低设备的整体制造成本，同时滑动配合面的接触面积更大，在高频启停的加工场景下，抗冲击性能优于点接触的滚珠导轨，长期运行不会出现滚珠点蚀造成的卡顿问题。针对激光加工场景的特殊需求，导轨的型材表面做了硬质阳极氧化处理，表面硬度达到HV400以上，能抵御切割过程中产生的高温飞溅物灼伤，避免导轨表面出现凹坑影响滑动平顺度，同时氧化层的耐腐蚀性能更好，在南方高湿度车间环境下也不会轻易生锈，延长部件的使用寿命。在三维建模过程中，导轨的所有安装孔位、滑槽配合尺寸都按照实际冷拉型材的公差做了参数化设置，滑块与导轨的配合间隙预留了0.02mm到0.05mm的装配余量，设计人员可以直接调用模型修改安装孔距、导轨长度，快速适配不同幅面的设备设计需求，不需要重新绘制导轨的截面轮廓，能大幅缩短结构设计的周期。
