低速大功率刚性法兰联轴器结构设计

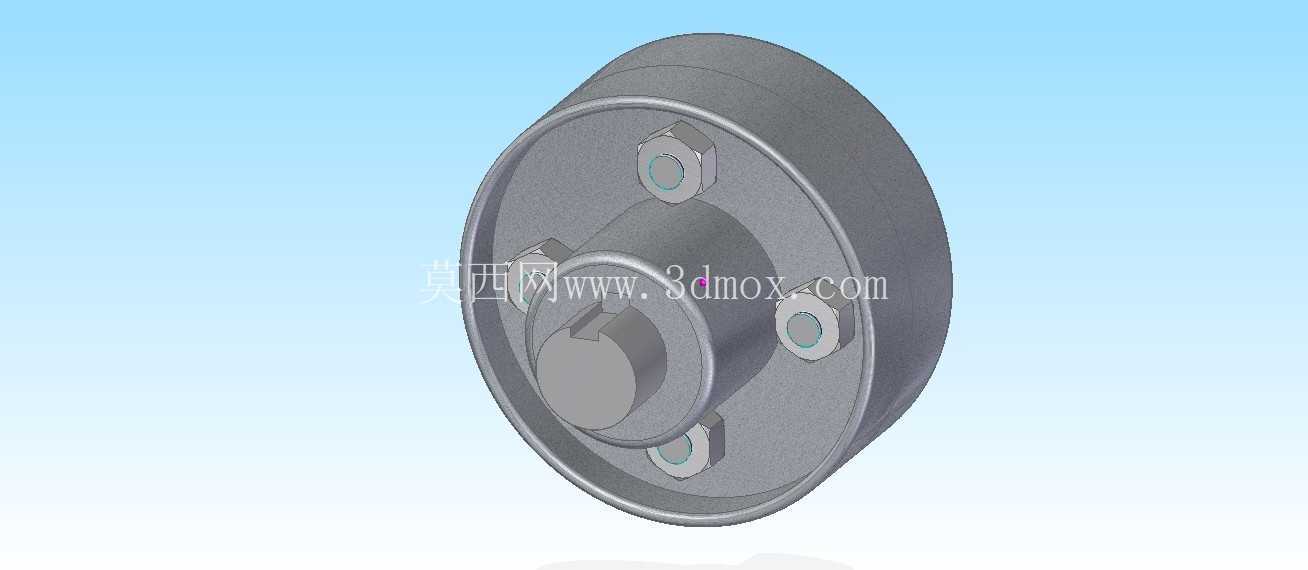

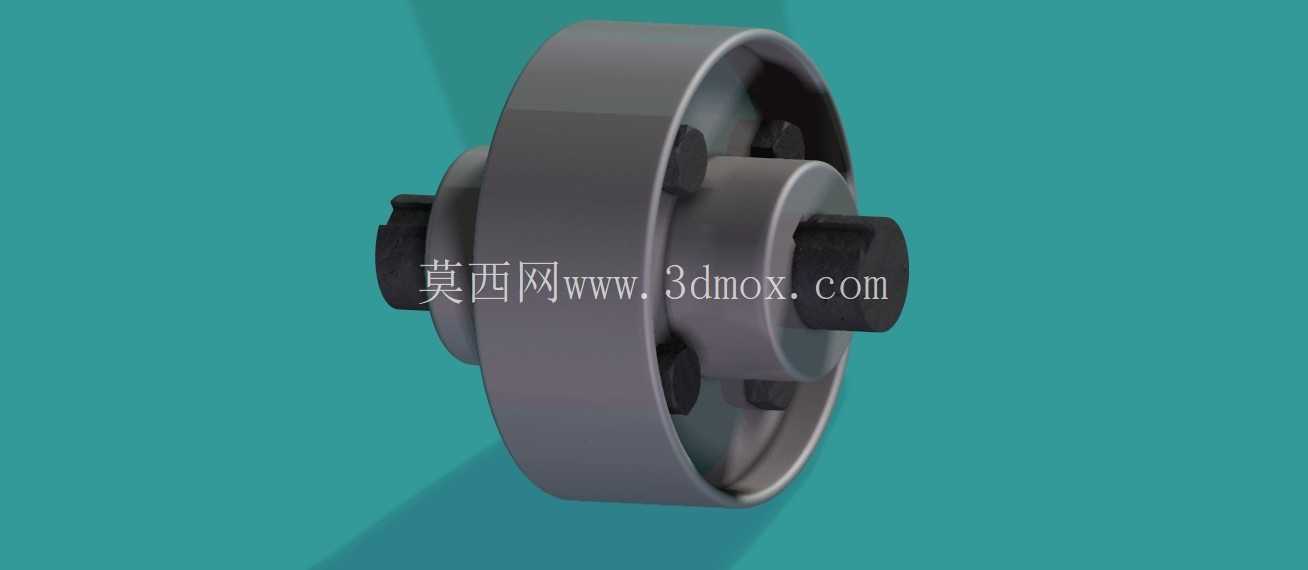

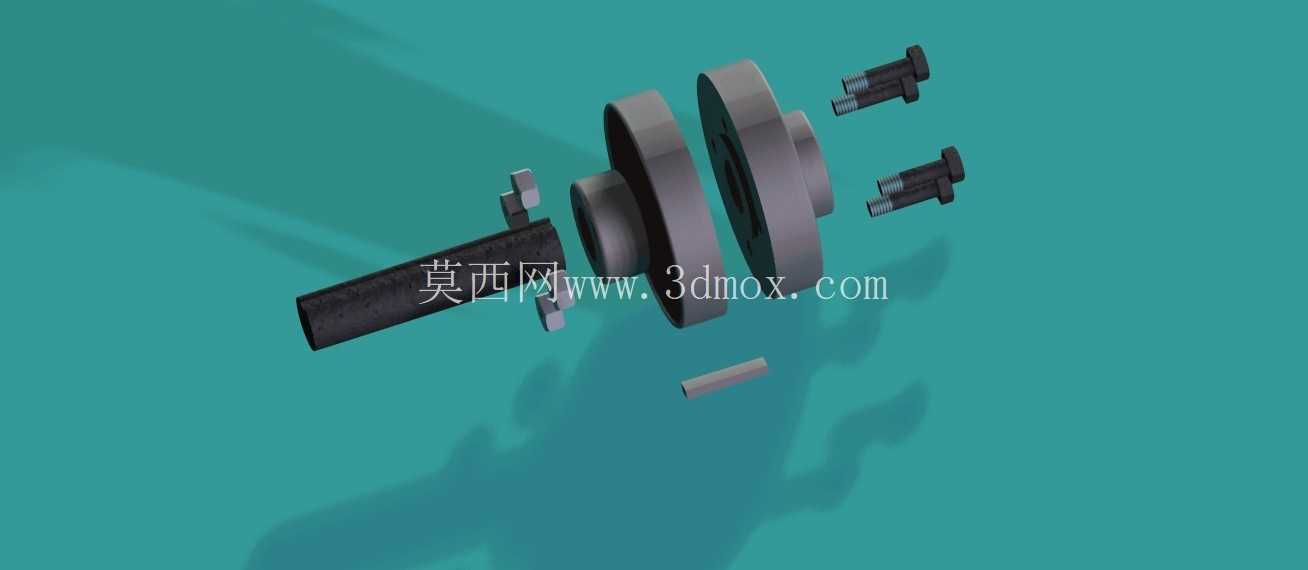

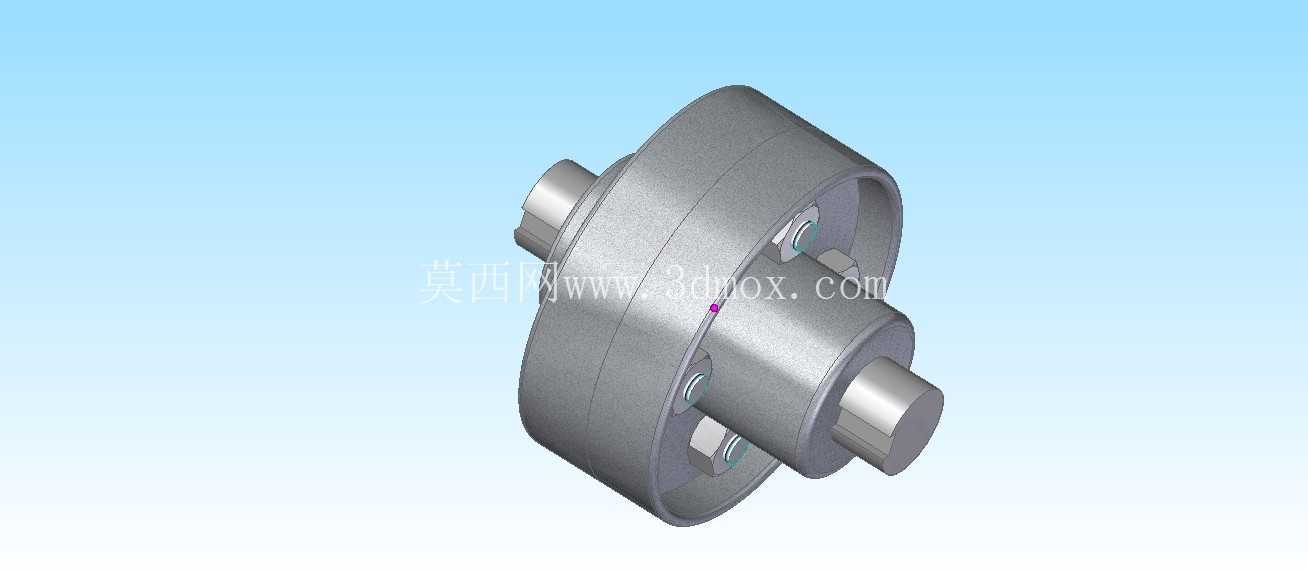

　　在矿山破碎、冶金轧制、重型输送这类低速重载的工业传动场景中，轴系之间的连接可靠性直接决定整条产线的连续运行能力，这类工况往往伴随大扭矩输出、短时冲击载荷、轴系对中偏差余量小的特点，常规的弹性联轴器很难承受持续的重载交变载荷，容易出现弹性元件过早疲劳失效、连接螺栓剪切断裂的问题，而刚性法兰联轴器正是针对这类场景开发的轴系连接部件。这款法兰联轴器采用带防护外缘的结构设计，两个对接的法兰盘分别通过键连接与两侧轴端固定，法兰结合面加工有定位止口，装配时止口的配合面可以自动实现两轴的径向对中，避免装配过程中出现径向错位导致的传动偏载。

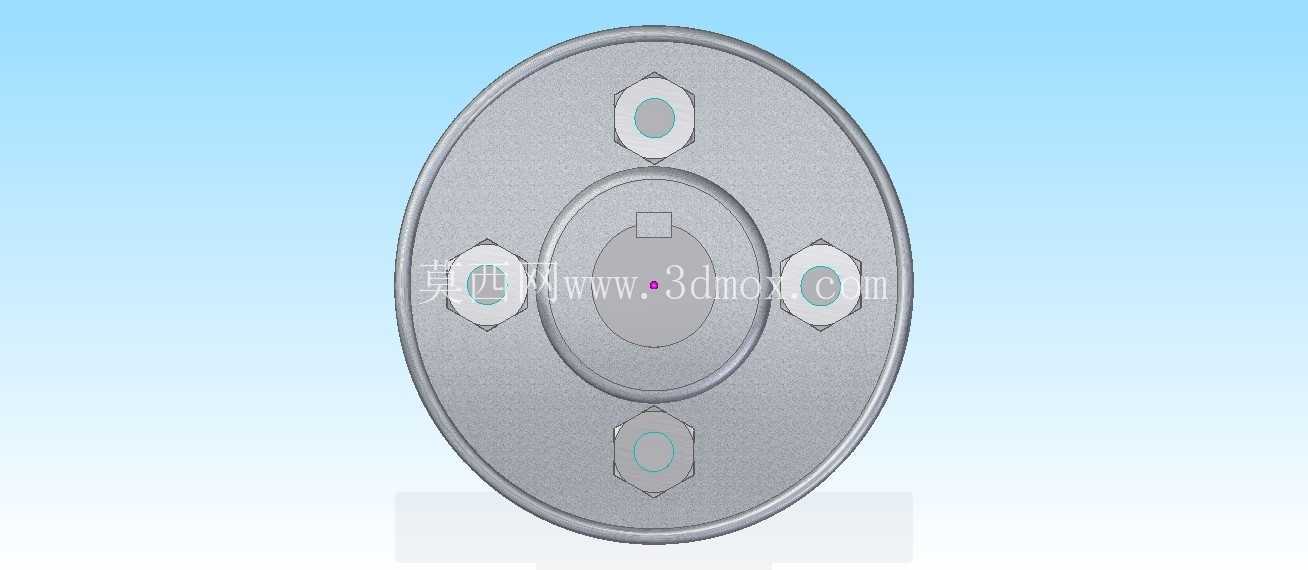

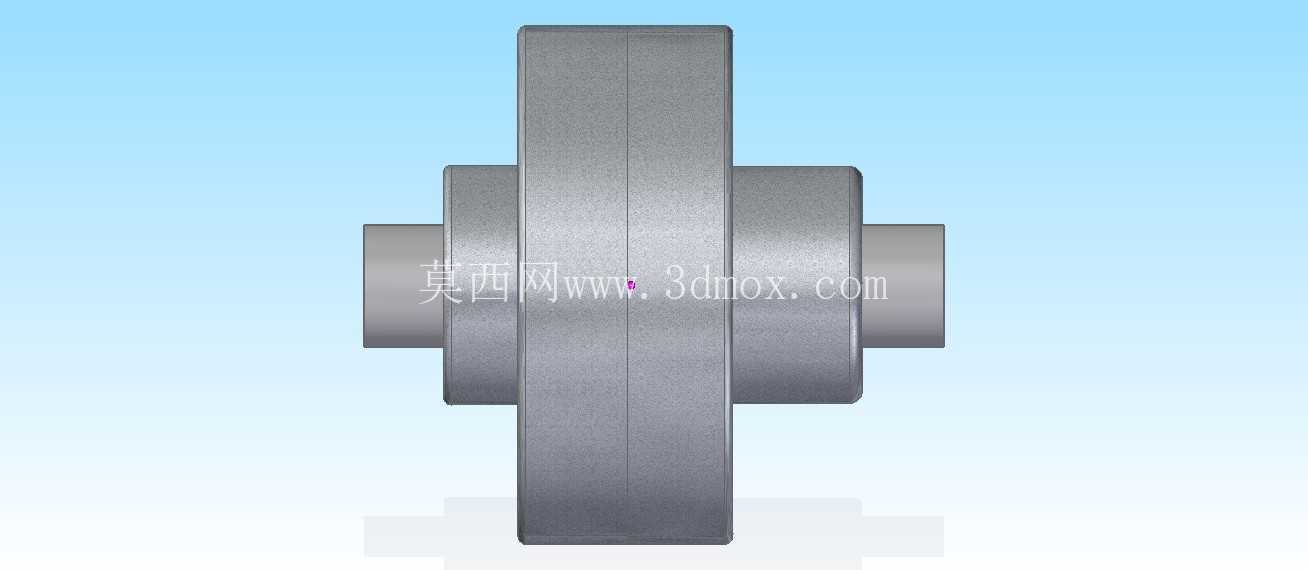

　　法兰外缘设置的环形防护结构，一方面可以在螺栓连接区域形成物理遮挡，防止运行过程中外部粉尘、矿浆、金属碎屑飞溅到螺栓结合面，减少螺栓锈蚀、卡滞的问题，另一方面也能在极端情况下如果出现螺栓断裂，防护缘可以阻挡断裂的螺栓甩出，避免周边设备损坏或者人员伤害。从结构设计逻辑来看，这款联轴器优先保障扭矩传递的刚性，法兰盘本体采用整体锻造结构加工，连接螺栓采用铰制孔螺栓，螺栓杆与法兰螺栓孔采用过渡配合，依靠螺栓杆的剪切强度传递扭矩，相比普通受拉螺栓连接，铰制孔螺栓的抗剪切能力更强，在大扭矩冲击下不会出现螺栓滑移导致的法兰盘错位。

　　在实际选型安装过程中，需要注意两轴的轴向安装间隙要控制在法兰止口的配合长度范围内，避免止口脱开导致对中失效，同时法兰结合面要保证平面度公差，避免结合面出现局部间隙导致螺栓受力不均。这款联轴器的安装边界需要匹配轴端的轴伸长度，键槽的尺寸要对应轴上的平键规格，装配时需要按照对角线顺序分次拧紧连接螺栓，保证每个螺栓的预紧力一致，避免运行过程中单个螺栓过载断裂。不同于高速工况使用的弹性联轴器需要补偿较大的轴系偏差，这类刚性法兰联轴器适用于轴系刚性好、对中精度高的重载传动场景，比如球磨机的主轴与减速机输出轴连接、重型板式给料机的驱动轴连接、大型破碎机的偏心轴传动连接，这类场景转速通常不超过每分钟数百转，但传递的扭矩可以达到数万牛米，要求连接部件不能有传动间隙，否则会在正反转切换或者载荷突变时产生冲击，损坏轴承或者齿轮。

　　在三维建模过程中，需要重点还原法兰止口的配合公差、螺栓孔的位置度、键槽的对称度这些关键尺寸，因为这些尺寸直接决定了零件加工完成后能否顺利装配，以及装配后的传动稳定性。法兰盘的轮毂部分长度需要根据轴径的大小匹配，保证轮毂与轴的接触面积足够，避免键连接出现压溃失效，防护缘的内径要略大于法兰盘的外径，预留出足够的装配间隙，同时防护缘的厚度要满足抗冲击要求，不能在受到异物撞击时出现变形。在实际使用过程中，这类联轴器的维护成本很低，只需要定期检查连接螺栓的预紧力，不需要像弹性联轴器那样定期更换弹性元件，非常适合在连续运行、维护空间有限的重载工业场景使用，能够在两轴之间实现无间隙的牢固连接，保障大功率扭矩的稳定传输，减少因轴系连接失效导致的非计划停机。
