Y型三通路流体汇流管路结构设计

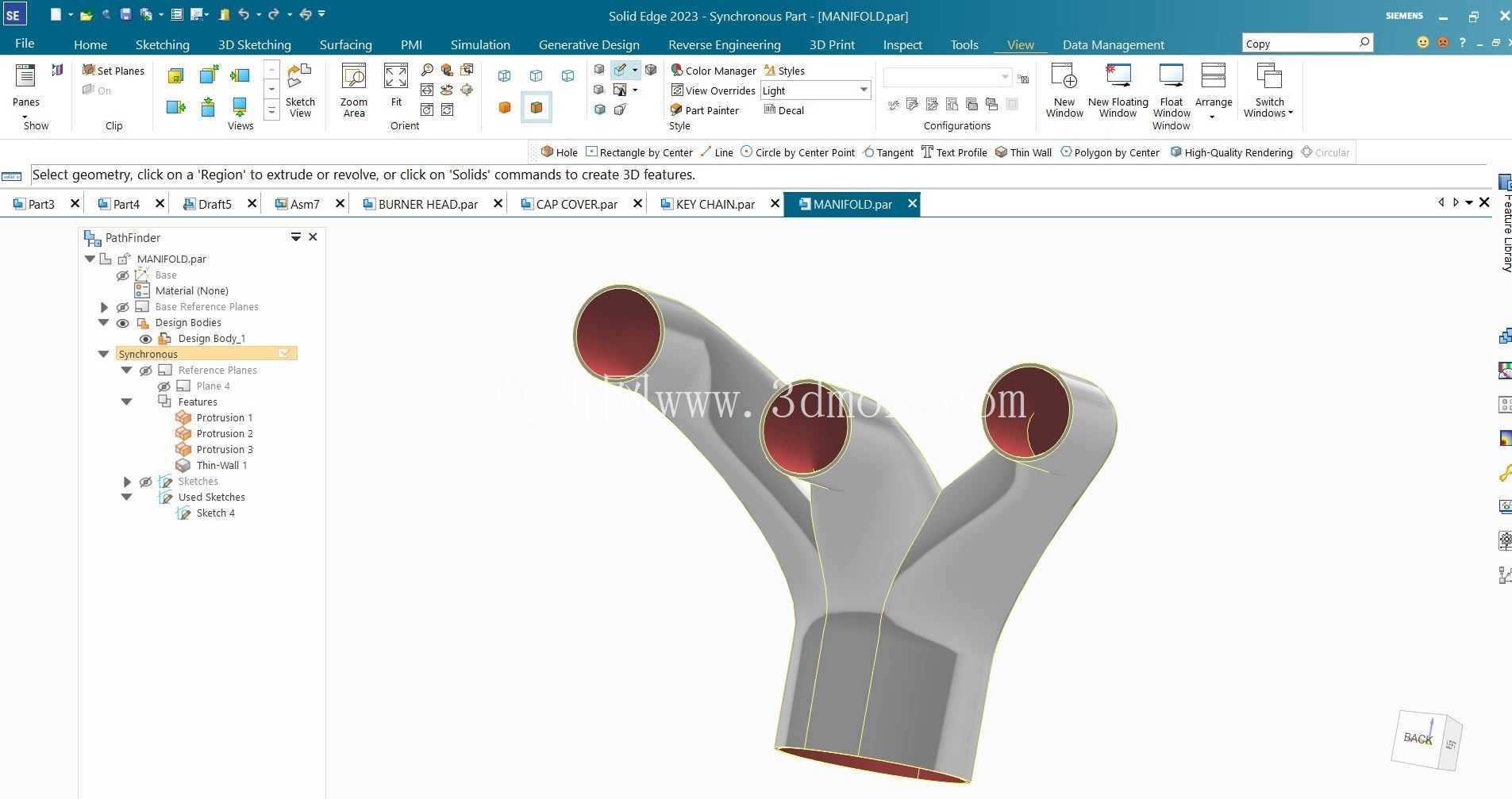

　　这类三通路Y型汇流结构，常见于多支路流体输送系统的节点位置，在小排量动力单元的进排气回路、低压流体输送管网的支路合并段、小型换热系统的介质汇流端都有广泛应用，核心作用是将三个独立通路的流体按照预设流向完成汇流或者分流，避免多管路直接对接产生的紊流、压损过大问题。从结构设计逻辑来看，整体采用渐变式流道过渡，三个接口端分别做了等径环形密封贴合面设计，接口端面预留了标准密封件安装的止口边界，安装时可直接对接对应管径的硬管或软管接头，无需额外做转接坡口处理。

　　三个支路的交汇区域做了大圆角平滑过渡，没有直角突变结构，能最大程度降低流体经过交汇点时的局部阻力，减少介质在拐角处的滞留沉积，对于含微小杂质的流体输送场景，也能降低杂质堆积堵塞流道的概率。外形上整体采用对称式布局，两个斜向支路与主通路的夹角经过流场仿真优化，既保证了流体转向时的压损控制在合理区间，也兼顾了安装时的空间占用，整体外轮廓没有突兀的凸起结构，外壁厚度按照通路承压等级做了等强度设计，交汇区域的壁厚略大于直管段，抵消流体冲击带来的应力集中问题。

　　安装边界方面，三个接口的中心距按照常规管路排布的最小操作空间预留，安装时相邻管路的紧固件操作不会出现空间干涉，主通路的安装基准面与两个斜向接口的轴线保持固定角度公差，能保证对接后管路的整体同轴度符合装配要求，避免强行对接产生的装配应力长期作用导致的接口渗漏问题。这类结构如果采用铸造工艺生产，建模时已经预留了拔模斜度，外壁的过渡圆角也符合铸造工艺的最小圆角要求，能避免铸造时出现充型不满、应力开裂的缺陷，后续机加工仅需要处理三个接口的密封端面即可，加工余量控制在合理范围，能有效降低生产环节的材料损耗与加工工时。

　　从实际使用场景来看，这类结构既可以用于常温常压的空气管路汇流，也可通过调整壁厚与材质适配低压液体输送场景，流道内壁的平滑度设计能减少流体流动时的噪音，对于对噪音控制有要求的小型设备内部管路布局，这类平滑过渡的Y型结构比直角转接的管路噪音低3到5分贝。建模过程中，流道部分采用曲面扫掠加布尔运算的方式生成，能精准控制流道的截面变化率，避免实体建模时出现的流道壁厚不均问题，外轮廓的曲面过渡采用G2连续处理，既保证了外观的流畅性，也能减少应力集中点的存在，提升结构的长期使用可靠性。
