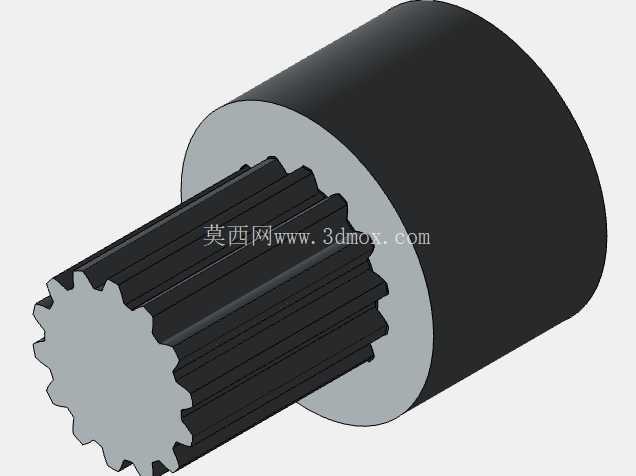

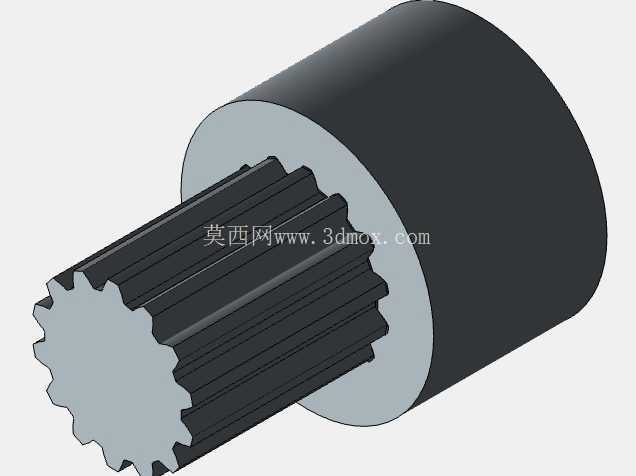

ANSI B92.1标准平根侧配合花键轴结构

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1193416
  • ANSI B92.1标准平根侧配合花键轴结构
  • ANSI B92.1标准平根侧配合花键轴结构

在重载传动、精密进给这类对扭矩传递同轴度有严苛要求的设备场景里,花键连接始终是轴毂配合的首选方案,这类零件的设计精度直接决定整套传动机构的运行寿命与动态响应表现。本次涉及的平根侧面配合花键结构,完全遵循ANSI B92.1标准的参数体系设计,区别于常见的圆根花键构型,平根齿侧的加工适配性更强,在中小模数的传动场景下,插齿、拉削加工的刀具损耗更低,批量生产时的工艺一致性更容易控制。

从实际应用场景来看,这类30径节规格的花键轴,常被用在中小型伺服传动模组、自动化设备的进给轴、压铸模具的抽芯传动机构里,这类场景的共同特点是传动扭矩不算极端,但对传动背隙、同轴度的要求较高,同时需要轴毂之间具备一定的轴向滑移能力,方便装配调试以及运行过程中的热膨胀补偿。侧面配合的设计逻辑,是将扭矩承载完全集中在齿的侧面接触区域,齿根位置不承担配合定位功能,因此齿根处可以做更大的圆角过渡,降低应力集中系数,在频繁正反转的传动工况下,能有效减少齿根疲劳断裂的风险。

设计过程中首先要明确安装边界的约束,该花键的配合段参数为12_24x14x5-5级精度,这里的尺寸参数直接决定了配合毂的内花键加工范围,外花键的大径、小径公差带需要严格匹配5级精度的要求,侧隙控制在标准规定的最小侧隙区间内,既不能因为侧隙过大导致传动换向时的冲击,也不能因为侧隙过小导致装配卡滞、高温运行时出现咬合抱死。花键轴的非配合圆柱段,主要承担轴承安装、轴端定位的功能,圆柱面的同轴度相对于花键分度圆的跳动需要控制在0.02mm以内,否则装配后会出现传动卡滞、轴承偏磨的问题。

从功能特性上看,平根侧配合的花键相比大径配合、小径配合的花键结构,对加工设备的精度要求更友好,不需要对齿顶或者齿根做额外的磨削加工,只要保证齿侧的形位公差与表面粗糙度,就能满足配合要求,对于小批量定制的设备传动结构来说,能大幅缩短加工周期,降低制造成本。同时这类花键的齿形压力角遵循ANSI标准的30度设计,齿面接触应力分布更均匀,在传递相同扭矩的情况下,齿面的单位压力更小,耐磨性能更优,长期运行后的磨损量更小,能长期保持传动精度的稳定性。

在装配适配性上,该花键结构的轴向滑移阻力经过参数优化,在润滑充分的情况下,毂部可以沿轴向顺畅滑动,不会出现卡顿现象,适合用在需要轴向调整位置的传动环节,比如模具的抽芯滑块传动、设备的行程调节机构等场景。设计时还需要考虑花键的起始端倒角处理,装配导入端做15度的引导倒角,倒角长度覆盖一个完整齿距,方便装配时的快速对中,避免装配过程中磕伤齿侧,影响配合精度。另外,花键的齿向公差需要匹配实际的配合长度,保证整个配合长度上的齿面接触率不低于70%,避免局部应力集中导致的齿面早期点蚀。

从设备维护的角度来说,这类标准花键结构的互换性很强,只要是符合ANSI B92.1同参数的内花键毂都可以直接替换,不需要额外的修配,设备后期维护时的备件采购成本更低,维修更换的效率更高。在三维建模过程中,需要严格还原齿形的渐开线轮廓,不能用简化的直线齿形代替,否则生成的工程图会误导加工环节,导致加工出来的零件无法正常配合。齿根的过渡圆角需要按照标准要求做完整建模,不能出现尖锐棱角,避免后续做有限元分析时出现应力奇异,影响结构强度校核的准确性。

实际选型应用时,需要结合传动系统的额定扭矩、最高转速、预期寿命来校核花键的挤压应力与剪切应力,该规格的花键在常规润滑条件下,能满足额定扭矩120N·m以内的传动需求,最高适配转速不超过3000rpm,完全覆盖中小型自动化设备、模具传动机构的使用需求。安装时需要注意,花键配合面需要涂抹足够的润滑脂,避免干摩擦导致的齿面拉伤,同时要做好轴端的密封,防止加工碎屑、粉尘进入花键配合面,加剧齿面磨损。
