轴上移动滚轮组件结构设计

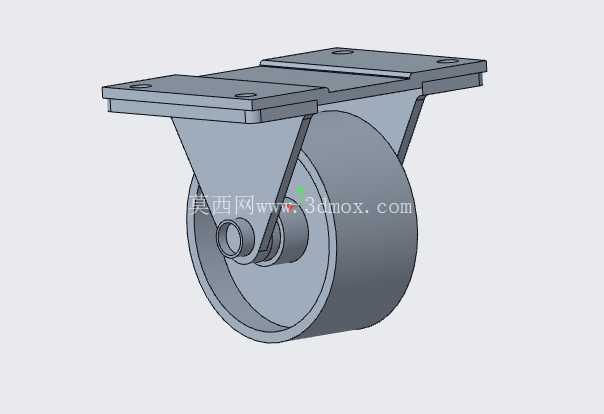

在各类输送设备、导向机构、滑动支撑装置的设计场景中，滚轮与轴配合实现定向移动的结构是极为常见的功能单元，这类组件的设计合理性直接影响整套机构的运行顺畅度、负载能力与维护周期。本次拆解的滚轮组件，核心功能是实现滚轮沿轴体的定向滑移，同时承担径向负载传递、运动导向的作用，常见于自动化生产线的物料推移机构、仓储设备的滑动支撑位、工装夹具的位移调节端，也可作为小型输送线的从动滚轮单元使用。

从结构设计逻辑来看，该组件首先要解决的是滚轮与轴的配合间隙问题，若间隙过小，滚轮滑移时会出现卡滞，长期运行还会因摩擦生热导致轴面与滚轮内孔磨损加剧；间隙过大则会造成滚轮运行时径向跳动超标，带动负载时出现晃动，影响定位精度。设计时通常会根据负载工况选择配合公差，轻载手动调节场景下可选用H8/f7的间隙配合，中载频繁往复运动的场景则需要在滚轮内孔加装衬套，采用铜基合金或者自润滑工程塑料衬套来降低摩擦系数，减少轴面的磨损量。

滚轮的外形设计上，轮面根据使用场景有不同的选型逻辑：如果是沿平面轨道滚动，轮面会设计成平直圆柱面，接触面积大，单位面积压强小，适合较重负载；如果是沿圆轨或者V型导轨运动，轮面会加工出对应型面的凹槽，保证运动过程中不会脱轨。该组件的滚轮采用平直轮面设计，适配平面支撑的使用场景，轮体边缘做了小尺寸倒角，避免装配时锐边划伤操作人员，也能减少轮边与相邻结构件的剐蹭风险。

轴体部分的设计需要兼顾刚度与安装便利性，轴的直径选取要根据悬臂长度、负载大小核算挠度，确保滚轮移动到轴的最远端时，轴的弯曲变形量不超过允许值，否则会出现滚轮倾斜、运动卡滞的问题。轴的两端通常会设计安装固定结构，比如轴端挡圈槽、螺纹段或者扁位，方便将轴固定在设备机架上，同时要预留出滚轮的滑移行程空间，避免滚轮移动到行程端点时与安装座发生硬碰撞。部分工况下还会在轴面加工润滑脂槽，定期加注润滑脂来降低摩擦阻力，延长组件使用寿命。

安装边界方面，这类滚轮组件的轴向安装尺寸需要根据实际行程确定，轴的总长度要等于有效滑移行程加上两端安装位的长度，再预留3-5mm的安全余量，避免加工误差导致行程不足。径向尺寸上，滚轮的外径决定了组件的整体安装高度，设计时要核算滚轮最低点与机架平面的间隙，保证滚轮滚动时不会与机架发生摩擦，同时要考虑轮面与被支撑工件的接触位置，确保负载力垂直作用在轮面中心，避免滚轮承受偏载导致轴承受力不均。

实际应用中，这类滚轮组件还会根据工况增加辅助结构，比如需要锁定滚轮位置时，会在滚轮侧面加装紧定螺钉，移动到目标位置后锁紧螺钉固定滚轮与轴的相对位置；需要减少运行噪音时，会在轮面包覆聚氨酯或者橡胶层，既能降低金属碰撞的噪音，也能增加轮面与接触件的摩擦力，避免打滑。在粉尘较多的工况下，还会在滚轮两端加装防尘密封圈，防止粉尘进入内孔配合面，加剧磨损。

从建模逻辑来看，搭建这类组件的三维模型时，首先要确定轴的基准轴线，所有零件的配合面都要以该轴线为基准进行同轴度约束，避免装配后出现偏心问题。滚轮的内孔与轴的配合面要添加正确的配合约束，保证滚轮可以沿轴向自由滑动，同时限制径向与周向的多余自由度，还原真实的运动状态。轴端的固定零件比如挡圈、锁紧螺母等，要按照实际装配顺序添加约束，方便后续生成工程图时梳理装配流程，也能为后续的干涉检查提供准确的装配关系。

这类看似简单的轴上滚轮结构，在实际设备运行中往往是影响设备稳定性的关键细节，很多设备出现的运动卡滞、异响、磨损过快问题，追根溯源都是这类基础组件的设计参数选取不当、配合公差不合理、安装边界考虑不周导致的。在设计过程中不能因为结构简单就忽略细节核算，要结合实际工况的负载、运动频率、环境条件逐一确认每个参数，才能保证组件长期稳定运行。
