六缸发动机顶缸体结构设计方案

在车用动力总成的配套压铸生产环节，这类顶缸体构件是六缸发动机装配流程里的核心受力承载部件，主要承担缸盖装配时的定位支撑、缸体合装过程中的顶紧限位作用，常见于发动机整机装配线的工装辅具配套、缸体零部件的压铸成型模具配套场景，也可作为发动机拆解维修工序里的专用支撑工装使用，避免缸体在螺栓紧固、部件压装过程中出现受力不均导致的缸壁变形、密封面错位问题。

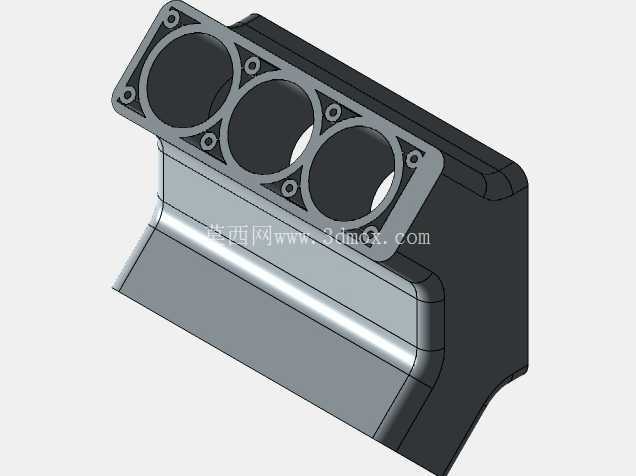

从实际功能落地的角度看，该构件的三个同轴定位孔直接对应六缸发动机单侧列的三个缸筒安装基准，孔位周边的螺栓过孔严格匹配缸体端面的原厂螺栓分布圆，安装时可直接贴合在缸体上端面的加工基准面，无需额外调整定位间隙，三个定位孔的内径公差控制在IT7级，既保证与缸筒定位凸台的间隙配合精度，又不会因为过盈量过大导致装配时刮伤缸体加工面。构件的主体支撑段采用渐变式壁厚设计，靠近安装法兰的位置壁厚加厚3mm，向支撑尾端逐步过渡到均匀壁厚，既保证顶紧作业时的整体刚性，又尽可能控制构件自身重量，减少压铸生产时的材料消耗，同时避免壁厚突变导致的压铸内部缩孔缺陷。

设计阶段首先要明确的是安装边界约束：构件的安装法兰面平面度要求控制在0.02mm以内，保证与缸体端面贴合时无间隙，避免顶紧力出现局部应力集中；三个定位孔的同轴度公差要求为φ0.03mm，孔中心距与原厂缸体缸筒中心距偏差不超过0.02mm，确保三个缸位的支撑力均匀分布，不会出现单缸受力过大导致的缸筒变形。构件的侧面设置了向内凹陷的让位槽，对应缸体侧面的油路接口、传感器安装凸台位置，装配时不会与缸体周边的附属部件发生干涉，支撑尾端的弧形过渡面匹配发动机装配线上的顶紧机构推头尺寸，可直接卡入推头的定位卡槽，无需额外加装过渡连接块。

从压铸工艺适配的角度看，该构件的所有转角位置都设置了R2-R5的铸造圆角，避免压铸时出现应力集中导致的开裂问题，拔模斜度统一设置为1.5°，既方便压铸成型后的脱模作业，又不会影响安装面的配合精度。构件内部设置了两条交叉的加强筋，从安装法兰的螺栓孔位置一直延伸到支撑尾端的受力面，将顶紧作业时的轴向力均匀分散到整个法兰面，避免长期反复受力后出现法兰面变形、定位孔错位的问题。在实际生产线的使用场景中，这类顶块需要承受单次最大5吨的顶紧力，循环使用寿命要求不低于1万次作业，因此设计时在受力最大的法兰与支撑段连接位置做了圆弧过渡强化，没有直角应力集中点，经有限元校核，最大受力位置的应力值远低于压铸铝合金的屈服强度，不会出现塑性变形问题。

不同于通用型的顶紧工装，该构件完全匹配特定型号六缸发动机的缸体端面轮廓，法兰边缘的异形切边完全贴合缸体上端面的轮廓形状，不会遮挡缸体端面的密封胶涂覆位置，在发动机装配的顶紧作业完成后，可直接在未被遮挡的位置涂覆密封胶、安装缸盖垫片，无需反复拆卸调整工装，能有效缩短整机装配的工序节拍。三个定位孔的内壁做了0.5mm的倒角处理，装配时可快速导入缸筒的定位凸台，减少对位调整时间，孔壁表面粗糙度控制在Ra1.6，既保证配合精度，又不会因为表面过于粗糙导致装配时刮伤缸筒的加工面。支撑尾端的端面做了网格状的防滑纹理处理，与顶紧机构的推头接触时不会出现打滑偏移，保证顶紧力的方向始终与缸体轴线保持平行，避免出现侧向分力导致缸体移位。
