单缸活塞发动机运动仿真教学组件

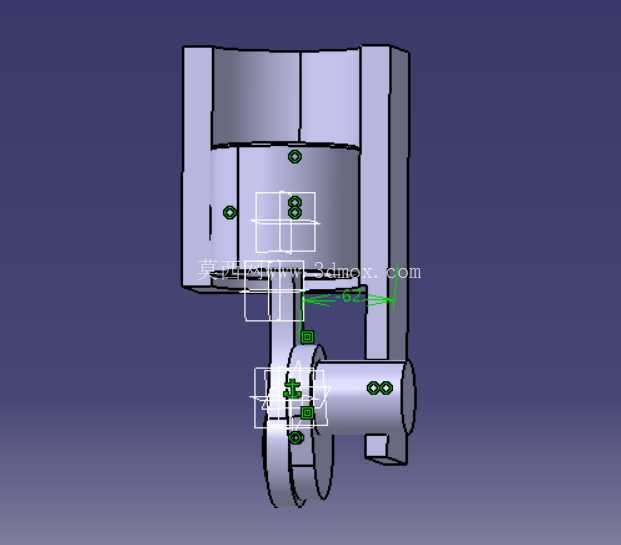

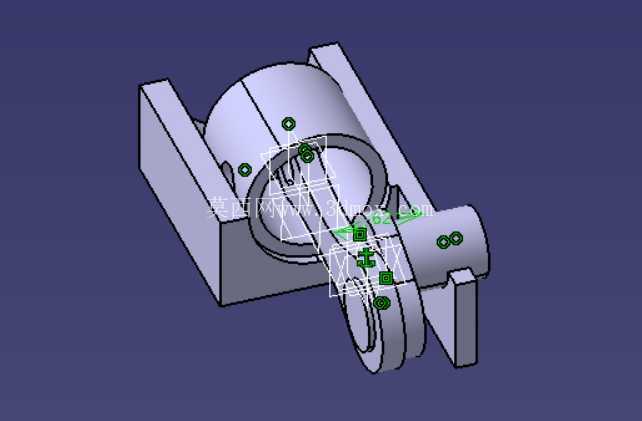

这套单缸活塞发动机组件模型，核心服务于工科机械原理教学、基础动力结构认知场景，也可作为小型动力设备概念设计阶段的结构参考载体，帮从业者快速理清往复式动力转换的核心逻辑，不用从零开始拆解复杂的多缸机结构。从实际用途来看，它并非面向量产装机的成品结构，而是把单缸发动机最核心的运动链路做了显性化呈现，把原本藏在缸体内部的活塞往复、曲轴旋转、连杆传动关系全部做了无遮挡的结构展示，配合运动学仿真设置，能直观看到曲柄转角变化时活塞的行程位置、连杆的摆角范围，不管是课堂上给学生讲解四冲程发动机的动力传递路径，还是刚接触动力结构的设计新人梳理运动干涉风险，都能省去大量拆解实物、反复调试仿真约束的时间。

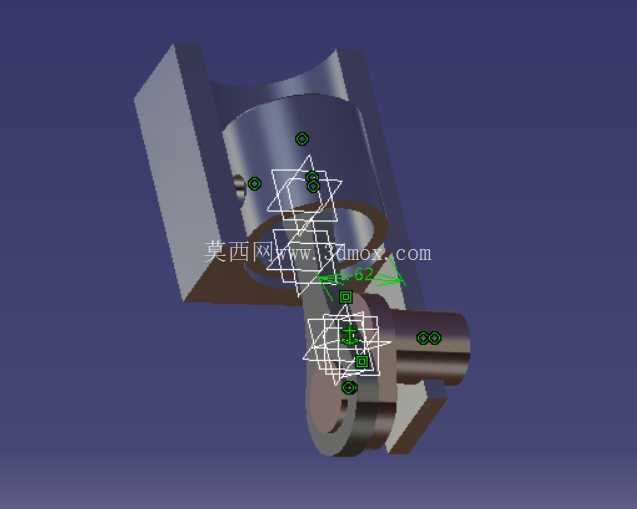

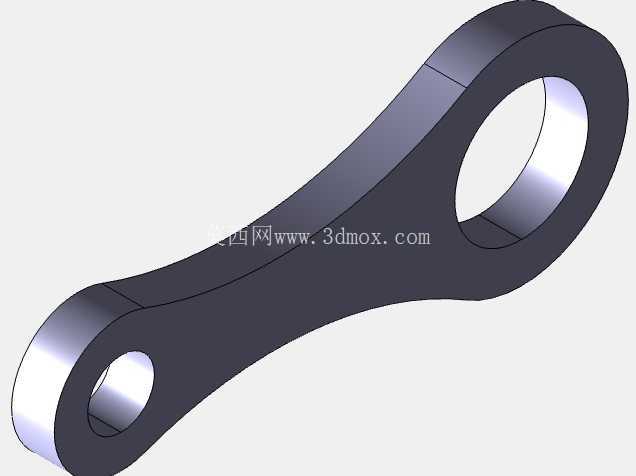

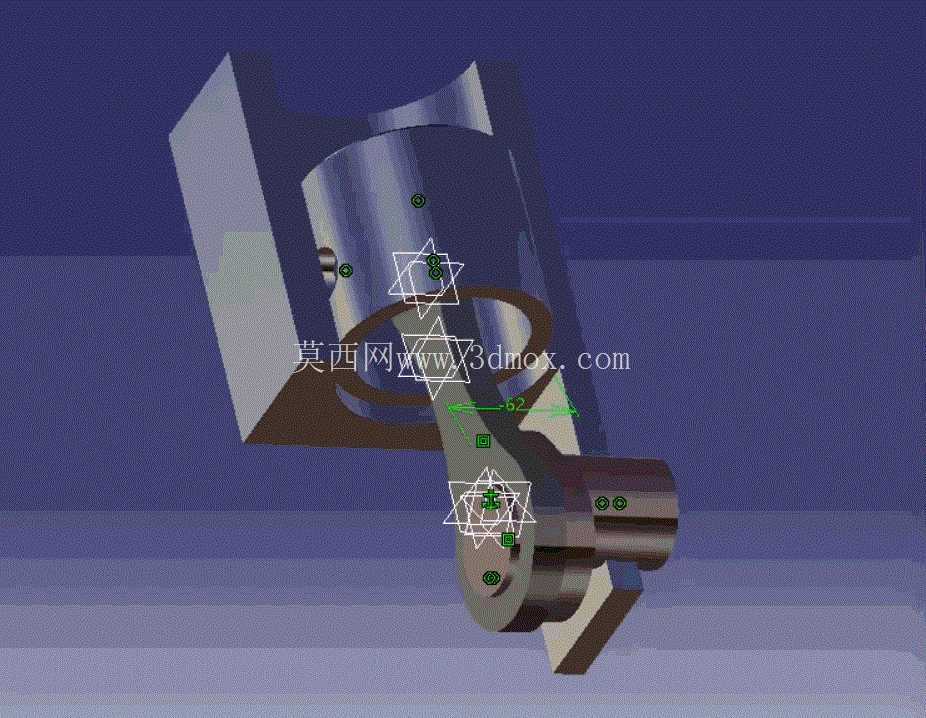

设计思路上完全围绕“运动逻辑可视化”做了取舍，没有照搬量产发动机的复杂外围附件，比如去掉了进排气门组件、冷却系统、供油点火结构，只保留气缸体、活塞、连杆、曲轴、支撑机架这几个核心运动构件，所有配合面都做了简化处理，既保留了真实的运动约束关系，又不会因为过多细节干扰对核心传动逻辑的观察。做运动约束设置的时候，特意给曲轴旋转副、活塞移动副、连杆两端的转动副都留了合理的配合间隙，避免仿真过程中出现构件锁死、运动错位的问题，同时把运动驱动直接加载在曲轴端，能完整复现曲轴旋转到活塞往复运动的转换全过程，甚至能直观看到活塞在上止点、下止点位置时的连杆受力角度变化，帮学习者理解曲柄连杆机构的死点位置特性。

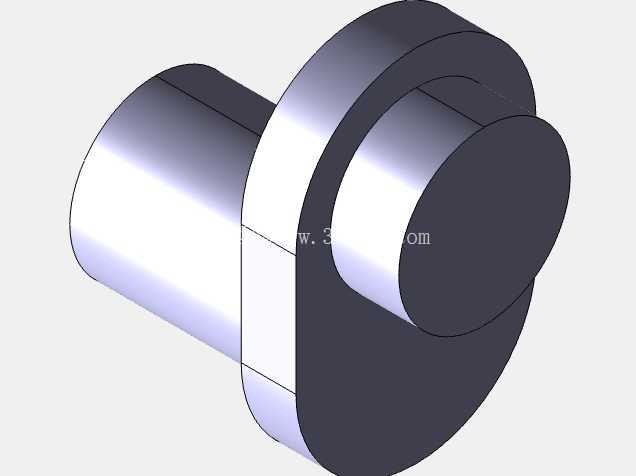

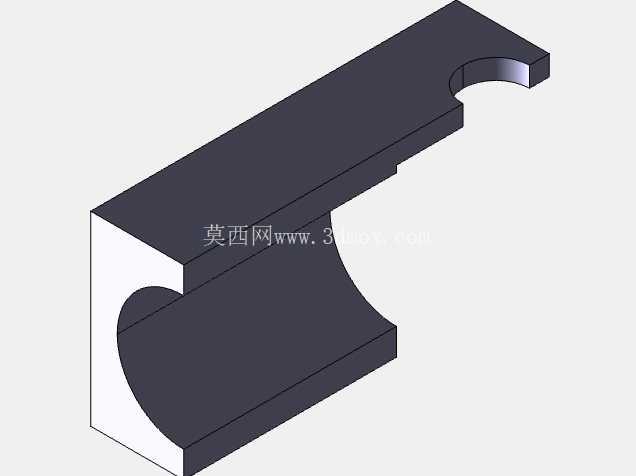

从安装边界和尺寸逻辑来看，整个组件的支撑机架做了一体化的L型定位设计，底部安装面预留了两个同轴的定位孔，不管是后续拓展做台架固定，还是搭配其他传动组件做动力输出演示，都能快速找正安装基准，不会出现装配偏斜导致的运动卡滞。气缸部分的内径和活塞行程做了等比例的教学适配，活塞销孔、连杆大小头孔、曲轴曲柄销的同轴度在建模阶段就做了公差匹配，保证运动过程中连杆不会出现别劲的情况。曲轴的输出端特意延伸出机架侧面一段长度，后续如果要搭配飞轮、负载轮做动力输出演示，不用额外修改曲轴结构就能直接装配拓展件。

实际使用过程中，这套模型能帮使用者快速验证曲柄连杆机构的运动行程匹配关系，比如调整曲柄半径就能直观看到活塞行程的变化，调整连杆长度就能观察到活塞侧推力的改变趋势，不用反复做公式计算就能获得直观的运动反馈。对于刚接触三维运动仿真的从业者来说，这套简化的组件也能作为DMU运动仿真的练习载体，从最基础的转动副、移动副约束添加，到运动驱动加载、干涉检查、运动轨迹追踪，都能在这套模型上完成全流程练习，不会因为模型过于复杂出现约束报错找不到原因的问题。结构上所有构件的壁厚、支撑筋位置都做了符合工程逻辑的设置，机架部分在曲轴安装位、气缸固定位都做了局部加厚处理，避免演示过程中因为结构刚度不足出现构件变形的视觉误导，活塞环槽、曲轴配重块的细节也做了简化保留，既能让学习者识别对应结构的功能，又不会因为细节过多增加不必要的建模复杂度。
