可调式缸体连杆适配组件结构设计

在压铸生产的工装配套环节，这类带开放连杆配合关系的缸体适配组件，主要承担主缸总成内的位置自适应调整功能，解决压铸模具抽芯、顶出机构在长期往复运行中出现的装配公差累积、位置偏移补偿问题。实际生产场景里，压铸机的合模力传导、金属液充型的冲击载荷，都会让刚性连接的缸体连杆部件出现微幅错位，传统固定安装的缸体组件在这类工况下，很容易出现连杆卡滞、密封件偏磨、顶出力传导不均的问题，轻则导致压铸件顶出变形、表面拉伤，重则会造成模具顶杆折断、缸体密封失效漏液，直接中断生产节奏。

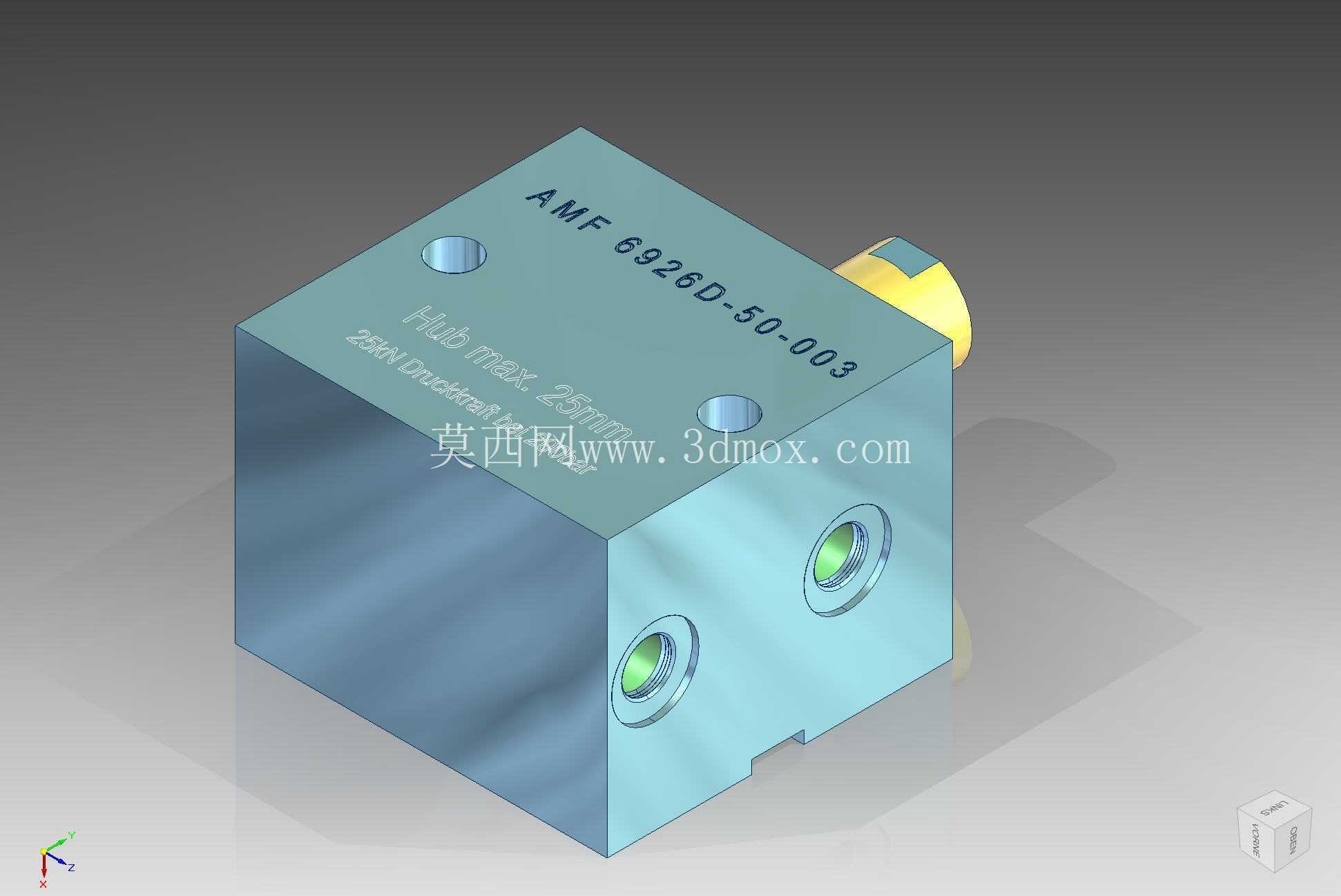

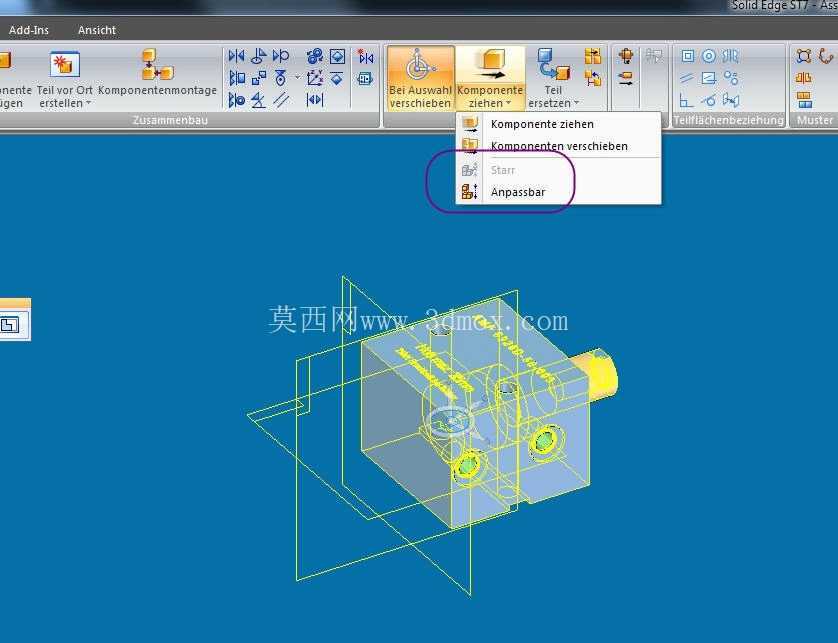

这套组件在设计时特意保留了连杆端的开放配合关系，没有做完全约束的刚性定位，就是为了让组件装入主缸总成后，能够根据实际装配间隙、运行中的受力偏移自动调整适配位置，抵消加工、装配环节带来的公差累积。从结构细节来看，组件主体采用方块式集成布局，将流体通道、连杆安装位、调节固定孔全部集成在单一缸体块上，减少了分体式结构的密封点数量，降低高压工况下的泄漏风险。两个对称布置的环形安装位是组件的核心固定基准，安装时需要先将这两个位置与主缸体的定位凸台对齐，预紧固定螺栓后不要直接锁死，先手动往复推动连杆完成3-5次全行程动作，让组件在自适应状态下找到最优配合位置，再按照对角顺序逐步拧紧固定螺栓，扭矩值控制在对应螺栓材质额定扭矩的70%即可，避免过约束导致组件失去自适应调节能力。

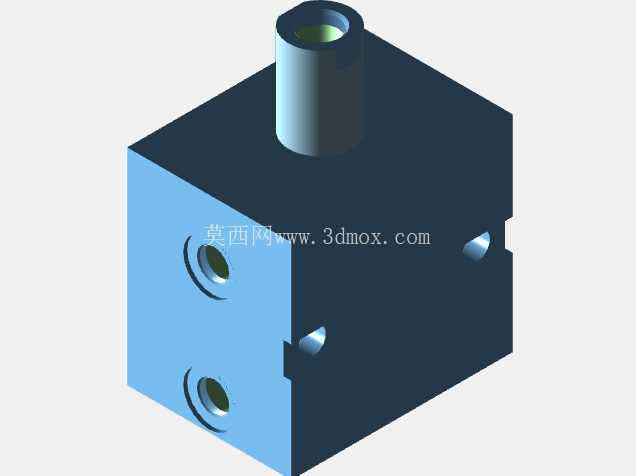

从安装边界来看，组件的外轮廓方正，侧向伸出的连杆轴端需要预留至少1.2倍轴径的行程避让空间，周围不能布置干涉的管路、线路支架，尤其是连杆活动范围内不能有硬质凸起，防止运行过程中出现碰撞卡滞。组件上的流体接口采用标准同轴孔设计，与主缸体的流道对接时需要加装对应规格的密封垫圈，对接面的平面度需要控制在0.02mm以内，避免高压流体从结合面渗漏。在压铸生产的高温工况下，组件的材质选择需要兼顾热变形量与结构强度，配合面的粗糙度要控制在Ra1.6以下，减少相对运动时的磨损量，延长组件的维护周期。

实际投产验证中，这类自适应缸体组件相比传统固定结构，能够将连杆机构的卡滞故障发生率降低60%以上，密封件的使用寿命延长近一倍，尤其适合多抽芯、复杂顶出结构的压铸模具使用。在模具维护环节，这类组件的拆卸也更加便捷，不需要整体拆解主缸总成，只需要松开固定螺栓就可以将组件取出，更换密封件、检查连杆磨损情况都很方便，能够大幅缩短模具的停机维护时间。设计过程中需要特别注意连杆配合间隙的取值，间隙过小会失去自适应调节的作用，间隙过大则会导致运行过程中出现异响、冲击，需要根据缸体的工作压力、行程速度合理计算配合公差，高压高转速工况下取偏小间隙值，低压低速工况可以适当放大间隙，保证调节灵活性的同时避免冲击损耗。
