英特尔酷睿I7处理器压铸成型结构

　　在消费电子与计算机硬件制造领域，处理器作为核心运算部件，其配套的金属散热结构、封装固定件的压铸成型精度，直接影响整机的散热效率与组装良率。这套针对英特尔酷睿I7处理器设计的压铸成型结构，首先要匹配处理器的实际安装边界：常规桌面级酷睿I7处理器的基板边长为37.5mm，顶盖厚度在3.1mm左右，周边的电容元件分布高度不超过1.8mm，因此压铸结构的内侧避让空间必须严格控制公差，单边预留0.15mm的装配间隙，既避免压合过程中碰损基板周边的贴片元件，也能保证结构件与处理器顶盖的贴合度，减少热阻。

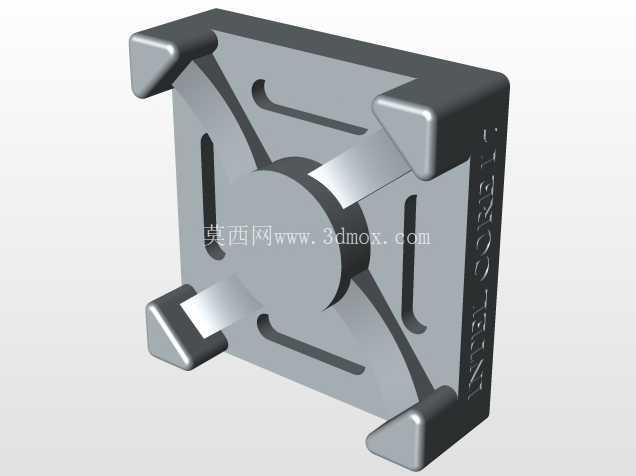

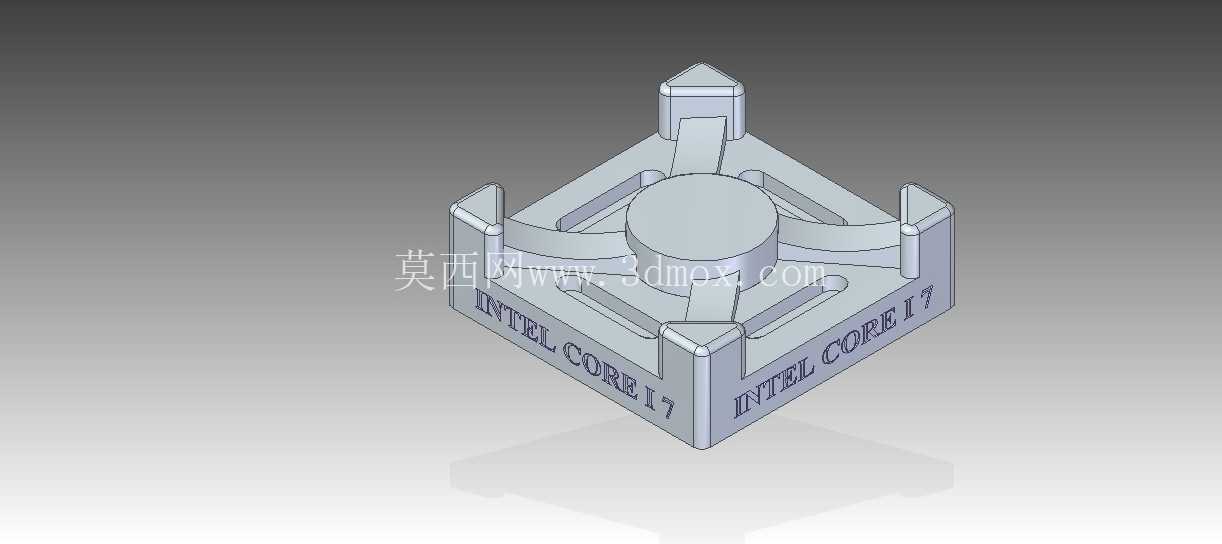

　　从结构设计思路来看，这套压铸结构并非处理器本身的硅基芯片，而是配套处理器安装的金属固定与散热辅助构件，四个延伸出的卡扣结构对应主板CPU插槽的固定压点位置，卡扣的弯折角度设计为92度，预留2度的弹性形变余量，在主板压杆扣合时，卡扣能产生微小的弹性变形，均匀施加下压力，避免局部压力过大导致处理器基板变形、针脚接触不良。结构表面刻印的INTEL CORE I7标识，是在压铸模具的型腔上直接做蚀刻处理，成型后无需额外激光打标，减少后续工序的加工成本，标识的凸起高度控制在0.2mm，既保证标识清晰可辨，也不会影响后续表面阳极氧化或者喷涂的平整度。在实际生产场景中，这类压铸结构件通常采用ADC12铝合金作为原材料，熔融铝液在压铸模腔内的填充时间控制在0.08秒以内，避免冷隔缺陷，成型后的件体壁厚均匀控制在1.2mm，既保证足够的结构强度，在安装拆卸过程中不会发生断裂变形，也能控制整体重量，不会给主板CPU插槽带来额外的承重负担。结构中心的圆形凸台对应处理器顶盖的中心区域，凸台表面的平面度公差要求控制在0.02mm以内，保证与处理器顶盖的充分接触，若后续搭配硅脂使用，能有效填充微观间隙，提升热传导效率。

　　四个方向延伸的连接臂采用等强度设计，截面为渐变的梯形结构，靠近中心凸台的位置厚度为1.5mm，延伸至卡扣端厚度逐渐过渡到1.2mm，在保证卡扣连接强度的同时，减少材料用量，也避免不同位置冷却速度不一致导致的件体翘曲变形。从安装适配性来看，这套结构的外轮廓尺寸控制在45mm见方，完全兼容标准ATX、MATX主板的CPU安装区域，不会与周边的内存插槽、CPU供电散热片产生安装干涉，卡扣的位置尺寸严格匹配LGA115X、LGA1200等主流酷睿I7处理器对应的插槽固定点位，安装时无需额外调整，直接对位放置后扣合主板压杆即可完成固定。

　　在压铸模具的设计层面，这套结构的进胶点设置在中心凸台的背面，采用点进胶方式，进胶口直径为0.8mm，成型后去除浇口的痕迹极小，不会影响凸台表面的平面度，模具的排气槽开设在四个卡扣的末端位置，排气槽深度控制在0.05mm，既能保证型腔内的空气顺利排出，避免填充时产生困气、烧焦缺陷，也不会出现铝液飞边的问题。冷却水路的布置围绕型腔的四个连接臂位置，水路距离型腔表面的距离保持在15mm，保证成型后件体各部位冷却速度均匀，将件体的整体翘曲量控制在0.05mm以内，满足后续装配的精度要求。在实际量产过程中，这类结构件的脱模斜度设计为1.5度，既保证成型后顺利脱模，不会拉伤件体表面，也不会因为斜度过大导致尺寸偏差超出公差范围。对于硬件组装生产线来说，这类高精度的压铸结构件能大幅提升组装效率，无需人工调整对位，配合自动化装配设备可以实现每秒1件的上料速度，同时结构件的尺寸一致性好，能有效降低因为结构件公差导致的CPU接触不良、散热不佳等售后问题。
