车辆转向系统锁定连杆结构设计

　　在乘用车辆、非道路工程车辆的转向操纵系统中，转向锁定部件是保障驻车安全、避免非授权移动的核心安全结构，这套连杆式转向锁定结构，主要承担转向轴锁止、转向行程限位的双重功能，区别于传统的销式直插锁止结构，这套采用双铰接连杆的设计，能在锁止动作过程中实现力的均匀传递，避免局部应力集中导致的锁止件变形失效。从实际装车场景来看，这类结构常布置在转向管柱下方与车架连接的位置，一端铰接在转向管柱的固定支架上，另一端与锁止执行件相连，当锁止指令触发时，连杆机构推动锁舌卡入转向轴的限位槽内，实现转向角度的完全锁止，解锁时则在复位弹簧作用下带动锁舌退回，不影响正常转向操作。

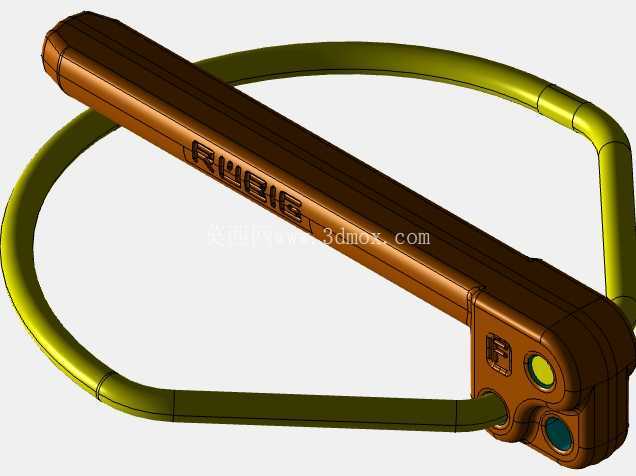

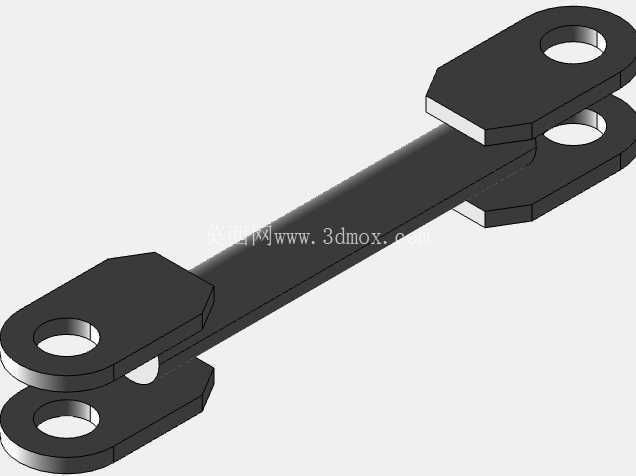

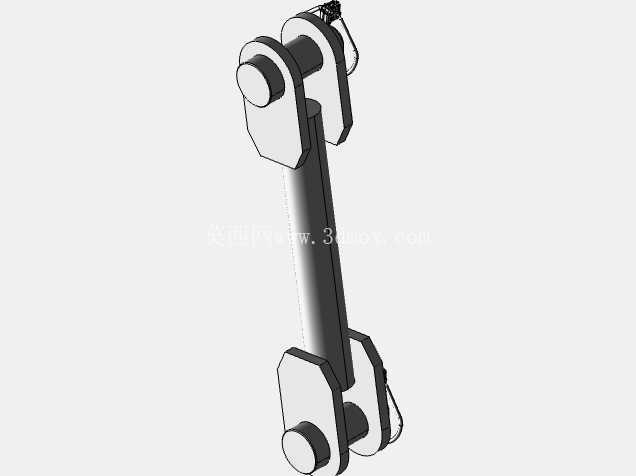

　　设计过程中首先考虑的是铰接点的载荷分配，两端的铰接耳采用对称式双板夹持结构，销轴贯穿双耳与连杆主体，这种结构能让连杆在承受推拉载荷时，两侧受力完全对称，不会出现单侧偏载导致的销轴弯曲、铰接孔磨偏问题，连杆主体采用长条形等截面设计，截面尺寸经过载荷校核，在满足整车轻量化要求的前提下，能承受转向锁止时来自轮胎传递的反向冲击载荷，即使在车辆停放在有坡度的路面、轮胎受侧向力作用时，连杆也不会发生屈曲变形。安装边界方面，两端铰接孔的中心距是核心安装尺寸，设计时预留了0.2mm的轴向间隙，避免装配时出现过定位导致的卡滞，铰接孔内预设了衬套安装位，可根据使用场景选配铜基衬套或者含油尼龙衬套，降低长期使用过程中的铰接磨损，延长部件的维护周期。

　　从功能特性来看，这套连杆结构的传动角度经过优化，锁止行程内的传动角始终保持在40度以上，避免出现传动死点，保证锁止和解锁动作的顺畅性，不会出现操作卡滞、锁止不到位的情况，同时连杆两端的铰接点都设计了防脱结构，销轴装配后可通过开口销或者卡簧固定，避免车辆行驶过程中的振动导致销轴脱出，引发锁止功能失效。在结构细节处理上，连杆主体与两端铰接耳的连接位置做了圆弧过渡，避免直角位置的应力集中，所有棱边都做了倒角处理，既避免装配过程中划伤操作人员，也能减少应力集中点，提升部件的疲劳强度，适配不同车型的安装需求时，可通过调整连杆主体的长度来适配不同的安装距，不需要改动两端铰接耳的结构，具备一定的通用性，能覆盖多款不同型号转向管柱的锁止机构配套需求。

　　实际使用过程中，这类连杆式锁止结构相比一体式锁止件，能更好的吸收安装位置的制造误差，即使车架或者转向管柱的焊接支架存在少量位置偏差，也能通过铰接点的小幅转动来补偿，不会出现装配干涉的问题，降低了整车装配时的精度要求，提升了装配效率。
