ProxxonLHW车床用磁盘板支撑构件

这款磁盘板支撑构件主要适配小型台式车床的磁盘安装场景，多用于家用小型加工设备、桌面级金工实训车床的功能拓展环节，解决车床加装磁盘类工装时缺乏定位支撑的实际问题。在日常小型零件车削加工中，不少操作者会给小型车床加装磁盘类吸附工装，用来固定薄型、异形的小型待加工工件，避免传统卡盘装夹时夹伤工件表面、或是小尺寸工件装夹找正耗时过长的问题，而这款支撑构件就是连接车床主轴端与磁盘工装的核心衔接零件。

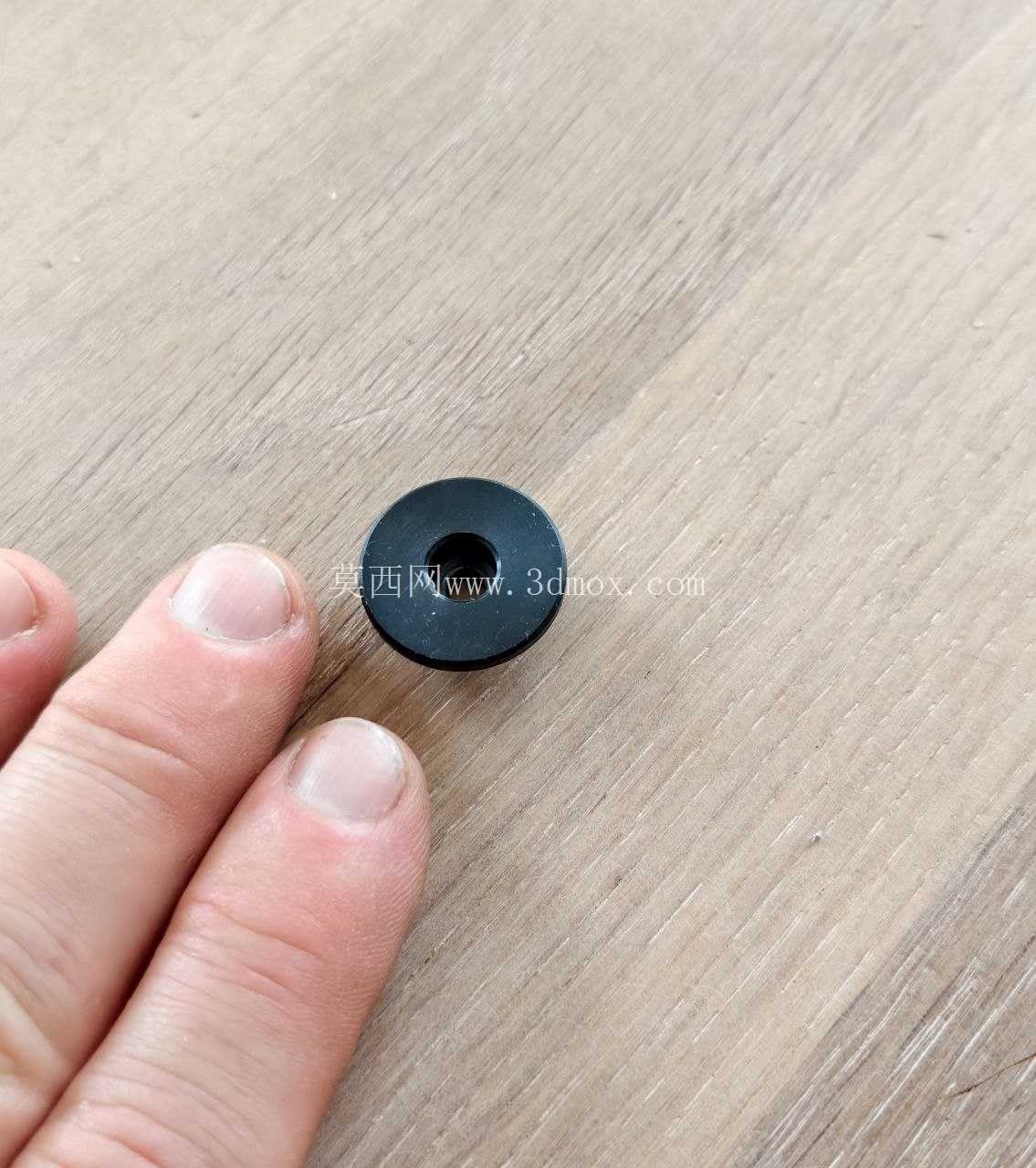

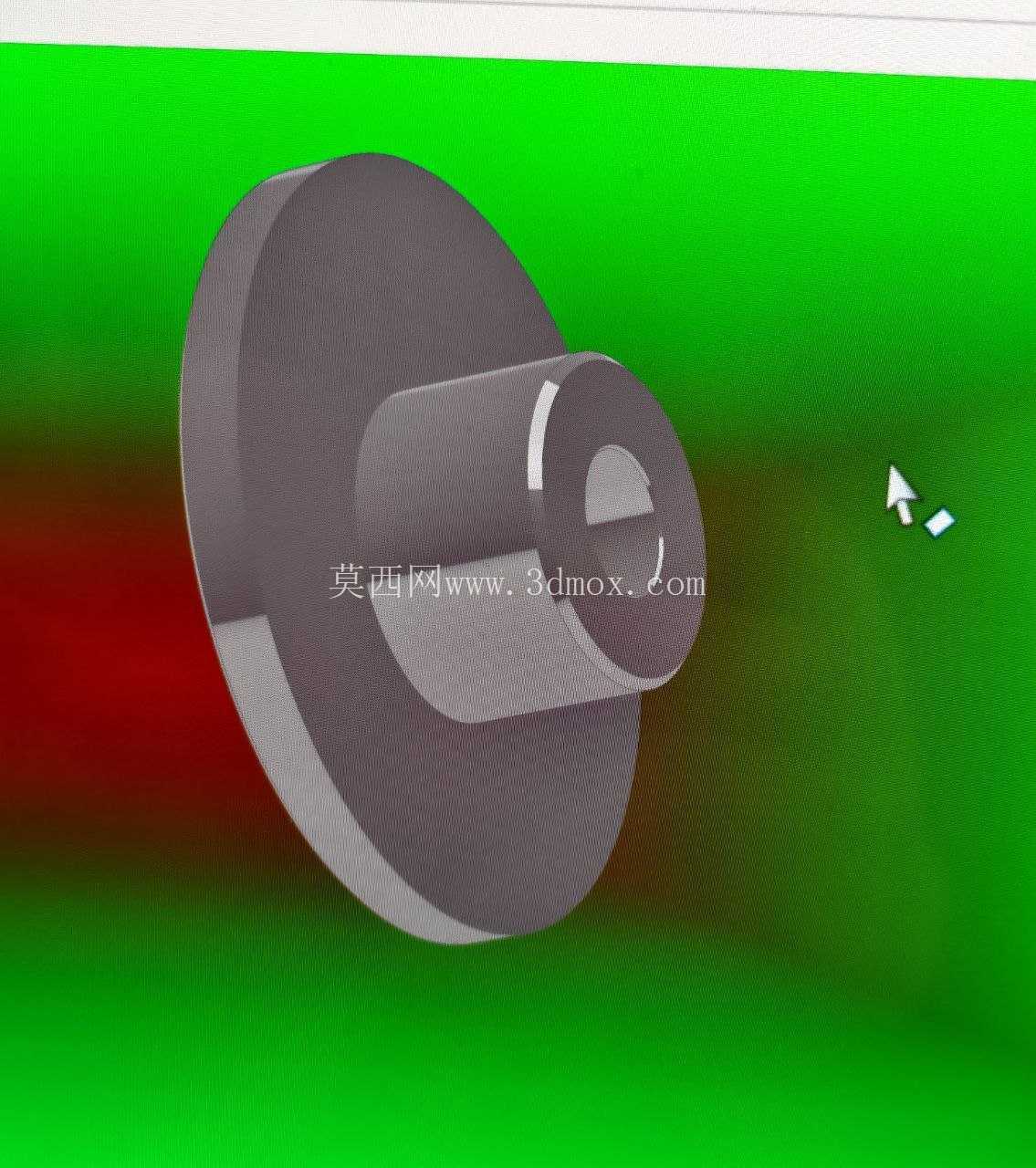

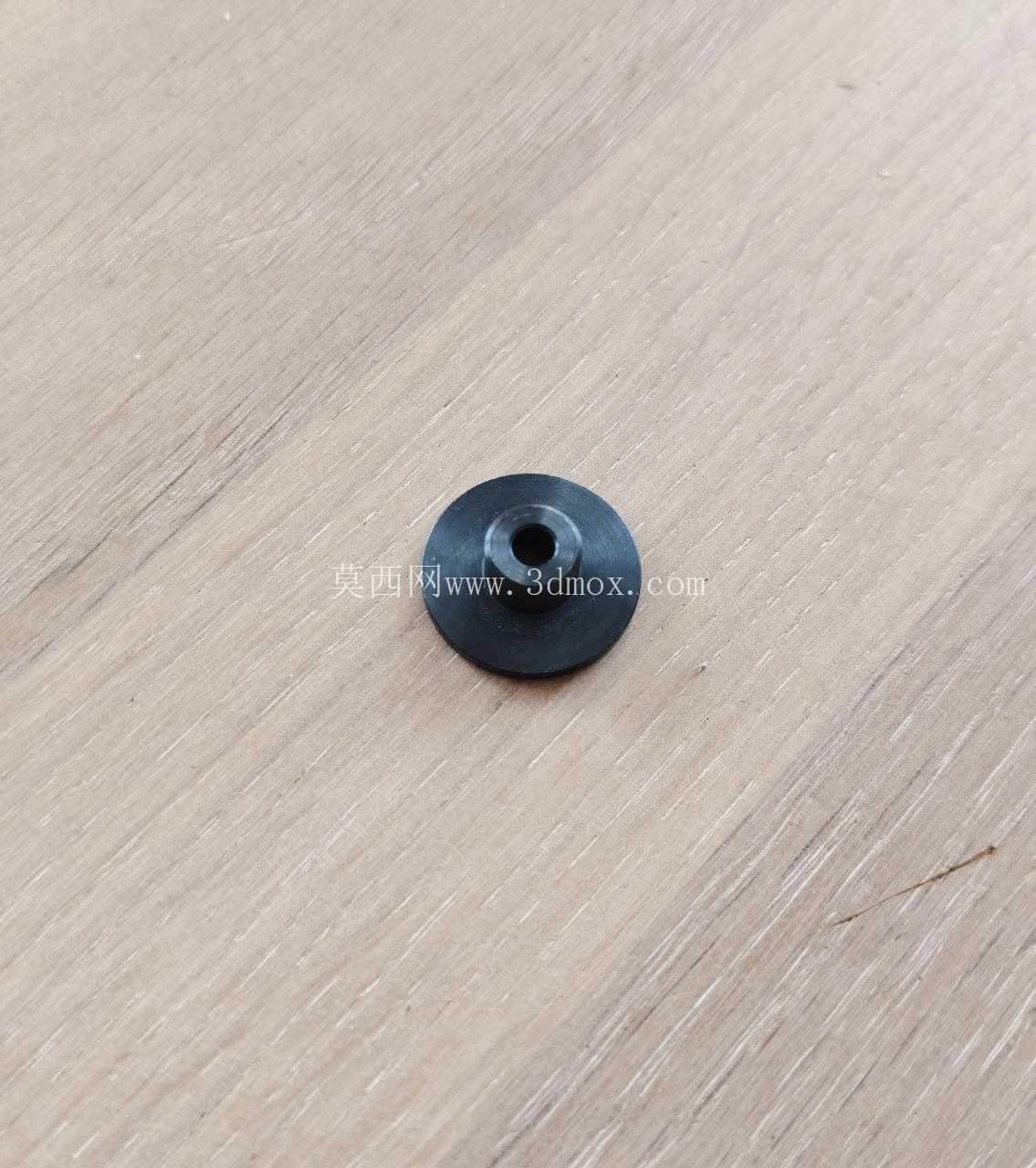

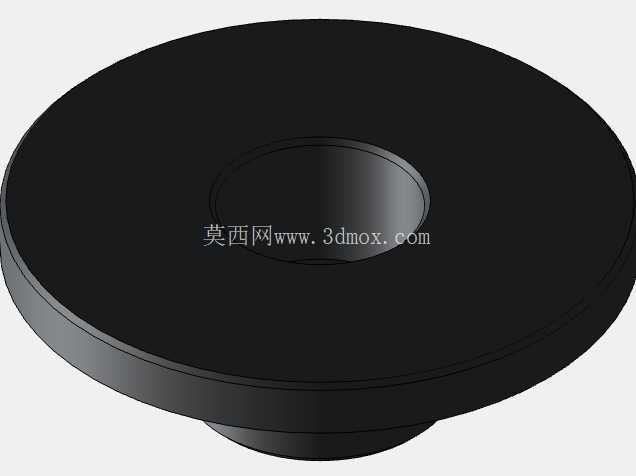

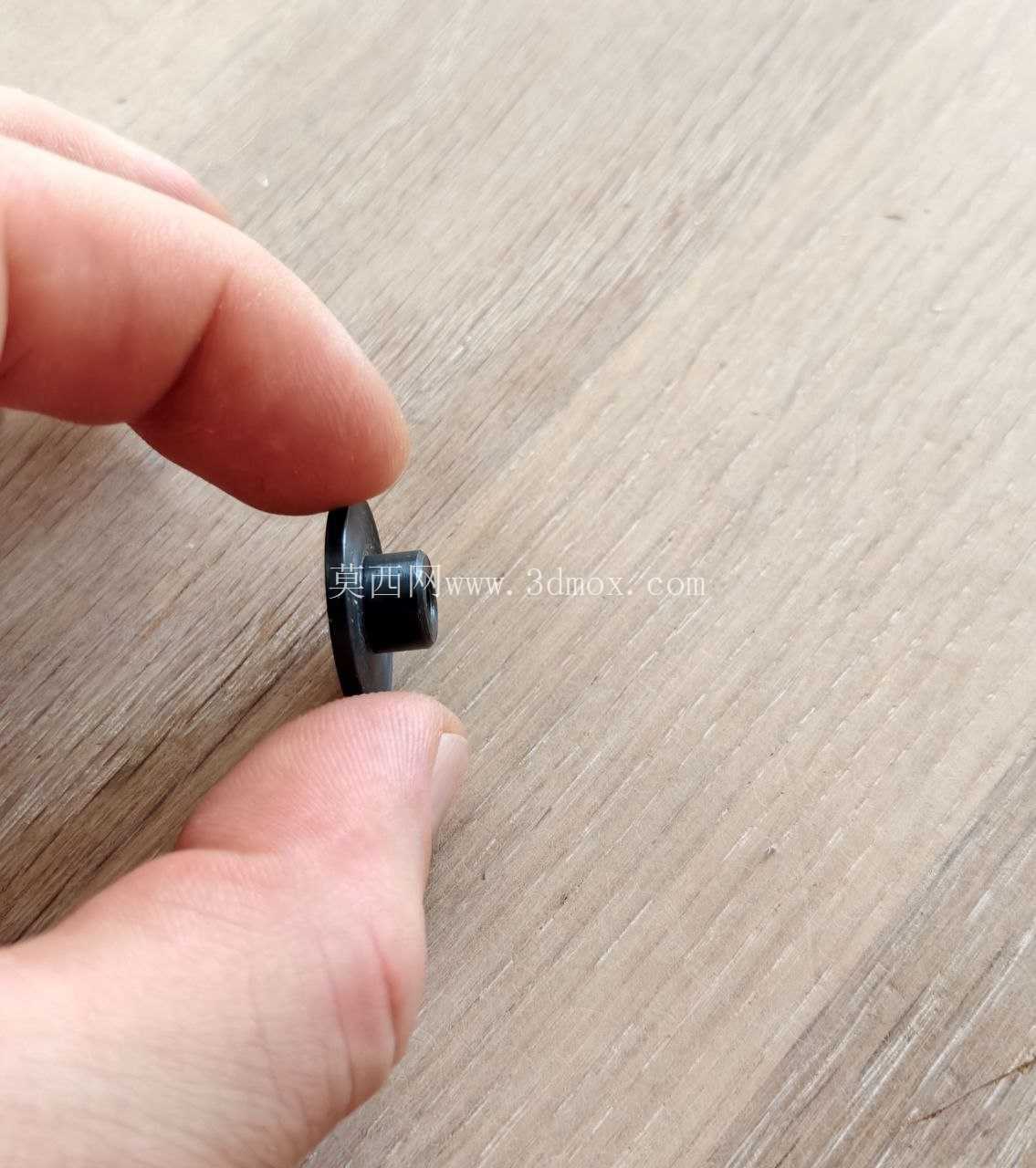

从结构设计来看，构件采用盘体加同轴轴段的一体化结构，大直径圆盘端作为安装贴合面，可与车床主轴的安装端面完全贴合，保证连接后的同轴度误差控制在合理范围内，避免高速旋转时出现偏摆震动；轴段部分设置有定位缺口，可与磁盘工装的对应卡槽配合，实现周向定位，传递旋转扭矩，避免工装与支撑件之间出现相对转动。设计时没有设置过高的公差要求，因为这类小型车床的工装适配本身不需要精密级的配合精度，只要能保证安装后磁盘端面的跳动量满足小型工件的装夹需求即可，普通操作者在普通车床上就能完成该零件的测绘与加工，不需要借助高精度的加工中心设备，加工门槛较低。

从安装边界来看，圆盘部分的外径匹配对应型号车床主轴端的安装尺寸，不会与主轴周边的刀架、护罩等部件产生运动干涉；轴段的长度根据磁盘工装的安装深度设计，保证安装后磁盘的工作面处于车床的有效加工行程范围内，不会出现刀架进给时碰不到工件、或是超出行程极限的问题。轴端的定位缺口尺寸与通用小型磁盘的卡槽尺寸匹配，不需要额外加工转接件就能直接安装，降低了改装的复杂度。

在实际使用场景中，这类支撑构件除了适配指定型号的小型车床，也可通过简单的尺寸修改适配其他同规格的桌面级车床，只要对应调整圆盘的安装孔位、轴段直径与长度即可。构件本身承受的载荷主要是磁盘与被吸附工件的旋转离心力，以及车削时的径向切削力，因此结构设计上没有做多余的减重处理，整体实心结构保证了足够的刚性，即使在常规的小型零件车削参数下，也不会出现支撑变形导致的工件精度超差问题。

设计过程中优先考虑了加工便利性，所有轮廓都是回转体结构，除了轴端的定位缺口外，其余部位都可以通过车削工序一次加工完成，缺口部分只需要普通的铣削或是钳工錾削就能完成加工，不需要复杂的工装夹具，对于设备条件有限的个人加工爱好者来说十分友好。同时，安装面的平整度只需要达到普通车削的表面粗糙度要求即可，不需要额外的磨削加工，因为磁盘本身的磁吸面有一定的自适应调整能力，微小的端面跳动不会影响工件的吸附稳定性。

在功能特性上，该支撑构件实现了车床与磁盘工装的刚性连接，既保证了旋转运动的稳定传递，又避免了工装安装后出现松动、偏摆的问题，相比采用螺纹直接连接的方式，盘式贴合的结构能承受更大的径向切削力，适合小型铝件、铜件、塑料件的轻负荷车削加工。对于经常加工小型薄片状零件的操作者来说，这类支撑构件搭配磁盘工装，能大幅缩短工件装夹找正的时间，尤其是批量加工小尺寸零件时，装夹效率比传统三爪卡盘提升明显，同时也能避免卡盘爪压伤工件表面的问题，提升加工后的工件外观质量。
