本田雅阁VII搭载K24A3动力总成扫描数模

在乘用车动力系统逆向开发、维修实训教具搭建、改装方案验证的场景中，高精度的实机扫描数模是支撑前期方案落地的核心基础资料，本次呈现的K24A3动力单元扫描数模，完整还原了本田第七代雅阁所搭载的2.4L排量自然吸气发动机的全部外部结构特征，覆盖从前端附件驱动轮系、进气歧管总成、气门室盖组件到后端变速箱连接端面、油底壳结构、各类管线接口的全部细节，没有做任何简化或理想化处理，完全匹配实机的装配状态。

从实际用途来看，这套数模可直接用于整车动力舱的布局校核，在做改装升级比如更换加大节气门、加装涡轮套件、调整进气管路走向时，设计人员可以直接在数模上测量各部件之间的间隙，提前规避安装干涉问题，不需要反复在实车上做试装切割，能大幅缩短改装方案的验证周期；在职业院校的汽车维修专业教学中，这套数模可以导入虚拟仿真系统，让学员在三维环境下熟悉发动机的外部结构、各传感器与管路的安装位置，解决实训发动机数量不足、拆解损耗大的问题；在副厂零部件开发环节，比如开发替代的发动机机脚胶、正时罩盖、油底壳护板时，可直接基于扫描数模提取安装点位的坐标与贴合面的曲面特征，不需要再对实机进行反复测绘，能有效提升零部件开发的精度，减少开模后的试错成本。

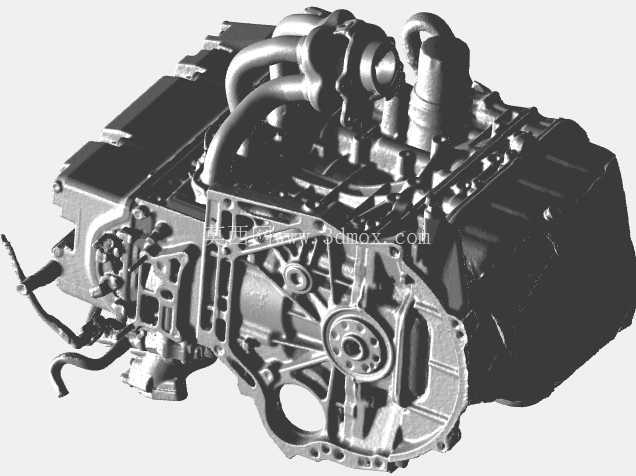

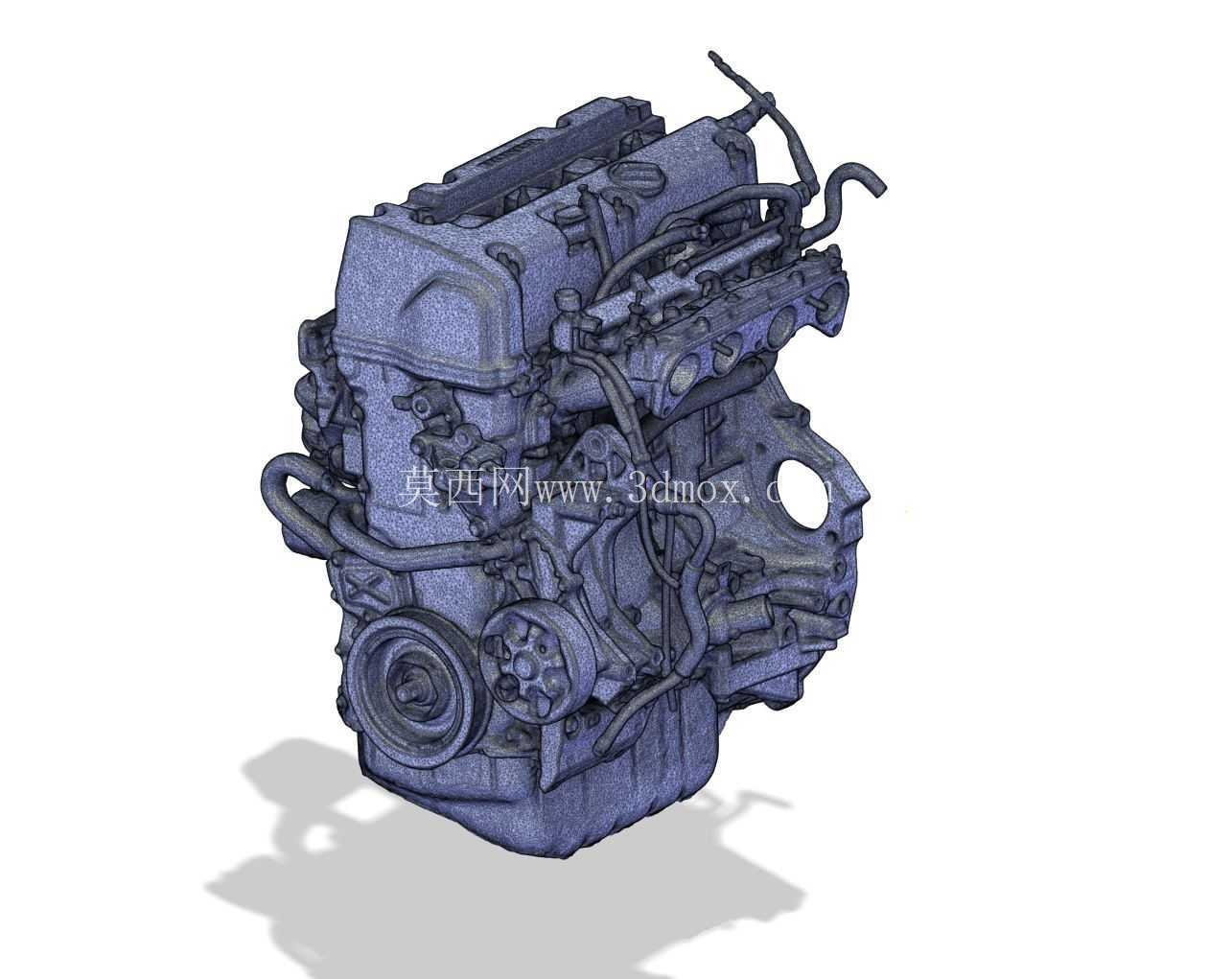

从功能特性层面，K24A3作为本田K系列动力家族的经典机型，采用了i-VTEC可变气门正时与升程技术，扫描数模完整保留了缸盖部分的VTEC电磁阀安装位、凸轮轴位置传感器接口、气门室盖的通风管路接口，前端轮系的发电机、空调压缩机、转向助力泵、水泵带轮的相对位置完全还原实机状态，皮带的走向与张紧轮的安装角度都和实机一致，进气侧的歧管腔体造型、喷油嘴安装座、燃油轨的固定点位都清晰可辨，排气侧的排气歧管连接法兰、氧传感器安装位、发动机吊耳的结构也没有缺失，甚至连缸体上的各类工艺凸台、螺栓孔位、油道水道的外部闷头位置都和实机完全匹配。

在设计思路的还原上，能从数模上清晰看到这款机型的布局逻辑：进气歧管布置在缸盖前端朝向车辆前进方向，排气歧管布置在缸盖后侧靠近防火墙位置，这样的布局可以缩短排气头段到三元催化器的距离，加快冷启动时三元的起燃速度，同时把进气侧布置在迎风面，能降低进气温度提升充气效率；发动机的悬置安装点分别布置在缸体前端左侧、变速箱壳体左侧、缸体后端右侧三个位置，形成三点式支撑结构，能有效过滤发动机运转时的振动传递到车身；油底壳采用了深浅腔的结构设计，在车辆急加速、急制动或者大角度过弯时，能保证机油泵始终能吸到机油，避免出现润滑不足的问题，这些细节在扫描数模上都有完整的呈现。

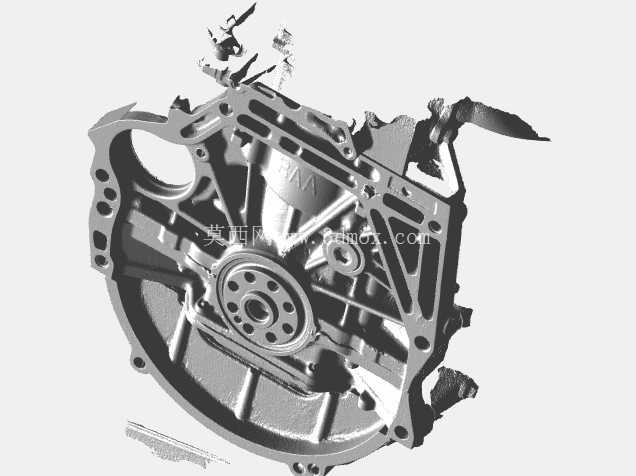

关于外形尺寸与安装边界，这套数模完整保留了实机的所有外轮廓尺寸，从前端曲轴皮带轮的最前端面到后端变速箱连接壳体的最后端面的总长度，从进气歧管最高处到油底壳最底部的总高度，从排气歧管最外侧到进气侧助力泵支架最外侧的总宽度，都和实机测量值完全一致；和变速箱连接的定位销孔位置、螺栓孔分布圆直径、离合器壳体的配合止口尺寸都完全还原，可直接用于匹配不同型号的变速箱转接方案；发动机舱内的周边间隙校核时，可以直接提取数模的外轮廓做包络面，核对和水箱框架、防火墙、左右纵梁、转向机、副车架之间的安全间隙，确保在发动机运转抖动、整车过颠簸路面产生位移时，不会和周边部件发生碰撞干涉；各类外接接口的尺寸也完全匹配实机，包括进气软管的连接口径、排气法兰的接口尺寸、水管的接头直径、各类传感器的接插件安装位置，都可以直接作为周边管路、线束设计的参考依据，不需要再额外做尺寸测绘。

不同于理想化的正向设计数模，这套基于实机扫描得到的数模，保留了量产机型实际生产装配后的所有真实特征，没有做工艺圆角的简化、没有忽略管线的实际走向、没有省略小的安装支架与传感器结构，不管是做动力系统的改装设计、维修教具的开发、还是副厂零部件的逆向开发，都能提供最贴近实机的参考依据，避免因为数模和实机存在偏差导致的设计返工问题。
