双腔体蜂窝面车载低音炮箱体结构

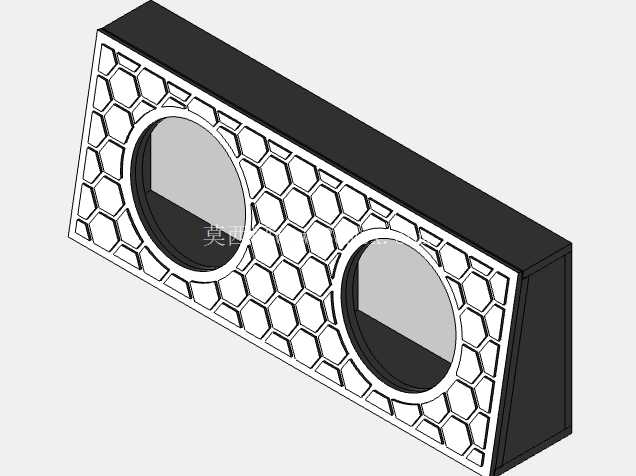

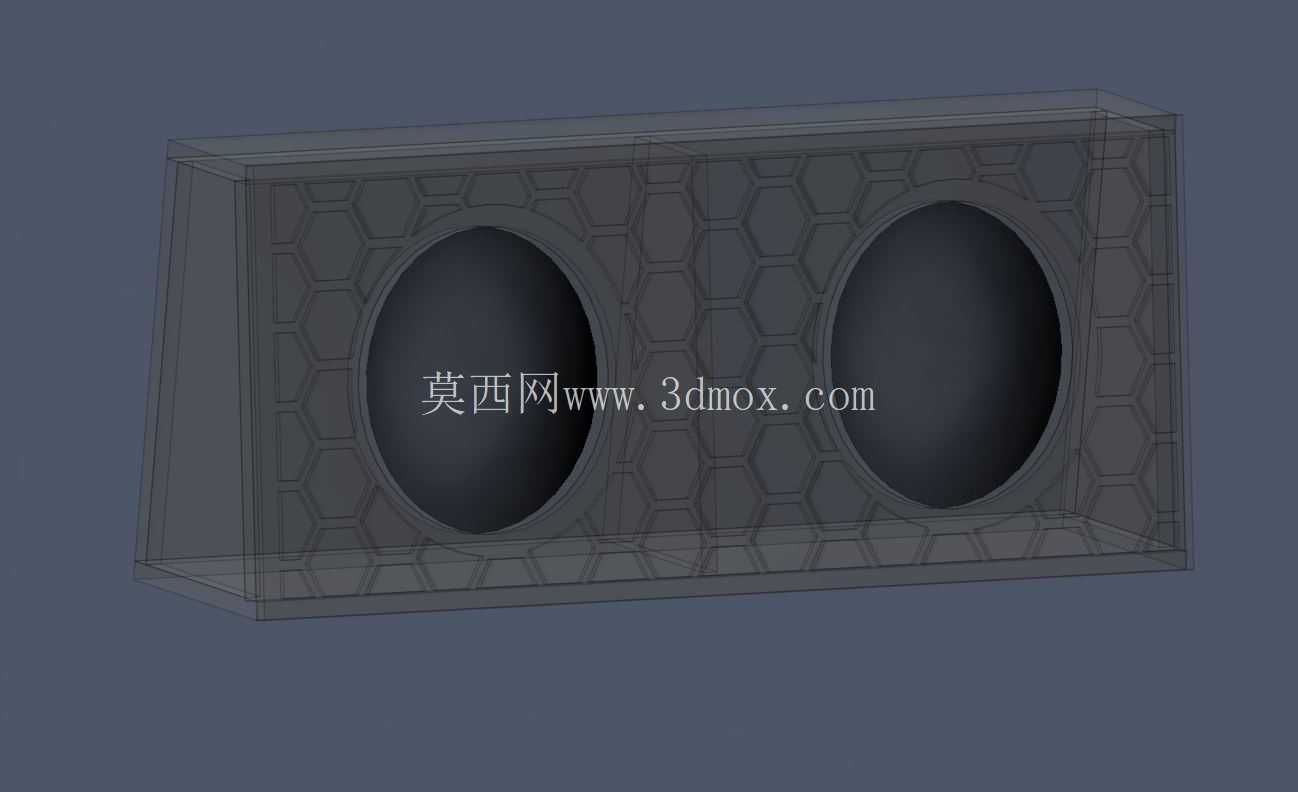

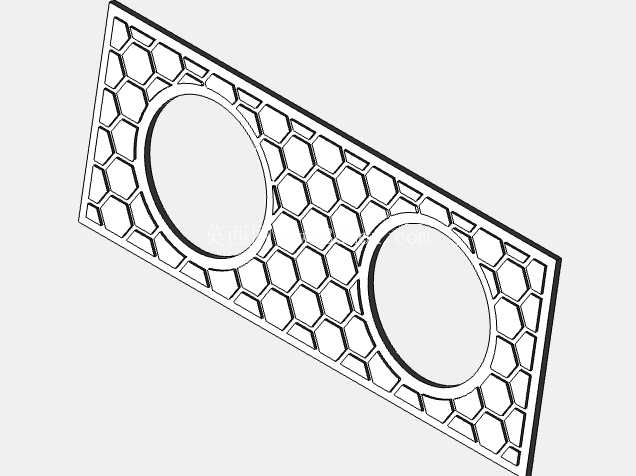

这款双腔体低音箱体主要面向车载音响改装场景，适配乘用车后备箱内嵌、尾箱侧壁挂载等安装需求，核心作用是为大口径低音驱动单元提供密闭且声学参数匹配的安装腔体，避免单元工作时出现声短路、腔体谐振失真等问题，同时兼顾车载场景下的结构强度与轻量化要求。从结构设计逻辑来看，整体采用长方体封闭腔体构型，内部设置独立分隔筋将整体空间划分为两个对称的独立声腔，每个声腔对应一只低音单元，单腔容积控制在26L左右，刚好匹配常见的8英寸车载低音单元的推荐腔体容积参数，避免容积过大导致的低频松散、容积过小带来的低频下潜不足问题。面板区域采用六边形蜂窝网格造型，并非单纯的装饰性设计：六边形网格在同等板材厚度下，相比整面冲孔、条形格栅拥有更高的结构刚度，能有效降低大音量下单元工作带来的面板共振异响，同时网格的通透率控制在65%以上，不会对低频声波的向外辐射造成明显遮挡，兼顾结构强度与声学透波需求。单元安装位采用下沉式台阶设计，台阶深度与单元的盆架突出高度匹配，安装后单元正面与面板外表面基本齐平，既可以减少单元突出带来的安装空间占用，也能避免安装过程中盆架边缘与周边内饰件发生干涉。安装位周边预留均匀分布的螺丝过孔，适配市面主流低音单元的安装孔距，无需二次打孔即可完成单元固定。尺寸参数方面，整体长度控制在1100mm，宽度430mm，整体高度140mm，属于偏薄的长条形构型，刚好可以贴合多数三厢车、SUV的后备箱上层隔板下方空间安装，不会过多占用后备箱的储物容积；单元安装位的开孔直径为220mm，适配单元的有效安装直径，单元固定位的外圈直径为296mm，安装完成后单元外侧的装饰圈最大外径控制在338mm以内，安装时只需确认安装面的预留开孔尺寸大于该外径，即可保证单元不会与安装基面发生挤压。箱体的板材拼接采用冲压折边咬合加密封胶填充的工艺路径，所有拼接缝隙都做连续密封处理，保证腔体的气密性，避免漏气导致的低频量感损失。面板与腔体主体的连接采用内嵌式折边结构，折边处设置定位凸点，组装时可以快速完成面板对位，减少焊接或螺丝固定时的错位偏差。考虑到车载场景的振动工况，箱体的边角位置都做了R3的圆角过渡，既可以避免安装时尖锐边角划伤车辆内饰或操作人员，也能减少应力集中，提升长期振动工况下的结构疲劳寿命。在安装适配性上，箱体背面预留了四个通用安装挂点，既可以采用自攻螺丝直接固定在后备箱的钣金基层上，也可以搭配专用的吊装支架实现悬空挂载，适配不同车型的安装空间差异。腔体内部没有设置多余的加强筋，避免内部结构对声腔内部的声波反射造成不良影响，仅在两个腔体的分隔板与外壳连接处做三角加强筋处理，提升分隔板的结构刚度，避免大音量下两个腔体之间的隔板产生振动串扰。面板的蜂窝网格筋条宽度控制在8mm，深度与面板板材厚度一致，冲压成型时不会出现板材拉裂、起皱等工艺缺陷，适合采用连续冲压模具批量生产，生产效率高，成品一致性好。
