6×6毫米规格微型瞬时触觉按钮开关结构

做消费类电子、小型工控板卡结构设计的工程师，对这类6×6规格的直插轻触按钮肯定不陌生，从学生时代做电子竞赛的洞洞板，到量产的手持检测设备、小型工控终端、智能家居控制面板，几乎所有需要人工瞬时触发输入的板卡场景，都能见到这类元件的身影。这类开关的核心作用是完成人工操作到电信号的瞬时转换，按下时触点导通给出触发信号，松开后依靠内部弹片自动复位断开，属于典型的无源输入元件，不需要额外供电就能完成信号通断，是板卡级人机交互最基础的元件之一。

从结构设计的角度看，这类开关的建模首先要卡准安装边界，本体底座的平面尺寸严格控制在6×6毫米，四个直插引脚的间距完全适配标准2.54毫米网格的PCB焊盘，引脚伸出底座的长度、弯折角度都要符合波峰焊的工艺要求，既不能太长导致过波峰时引脚连锡，也不能太短导致焊盘吃锡不足影响固定强度。顶部的按键帽柱高度是选型时的关键参数，要匹配外壳面板的开孔深度，保证按键突出面板的高度在0.8到1.2毫米之间，既不会因为突出过多容易被误触，也不会因为凹陷过深导致按压手感偏硬、触发不明确。

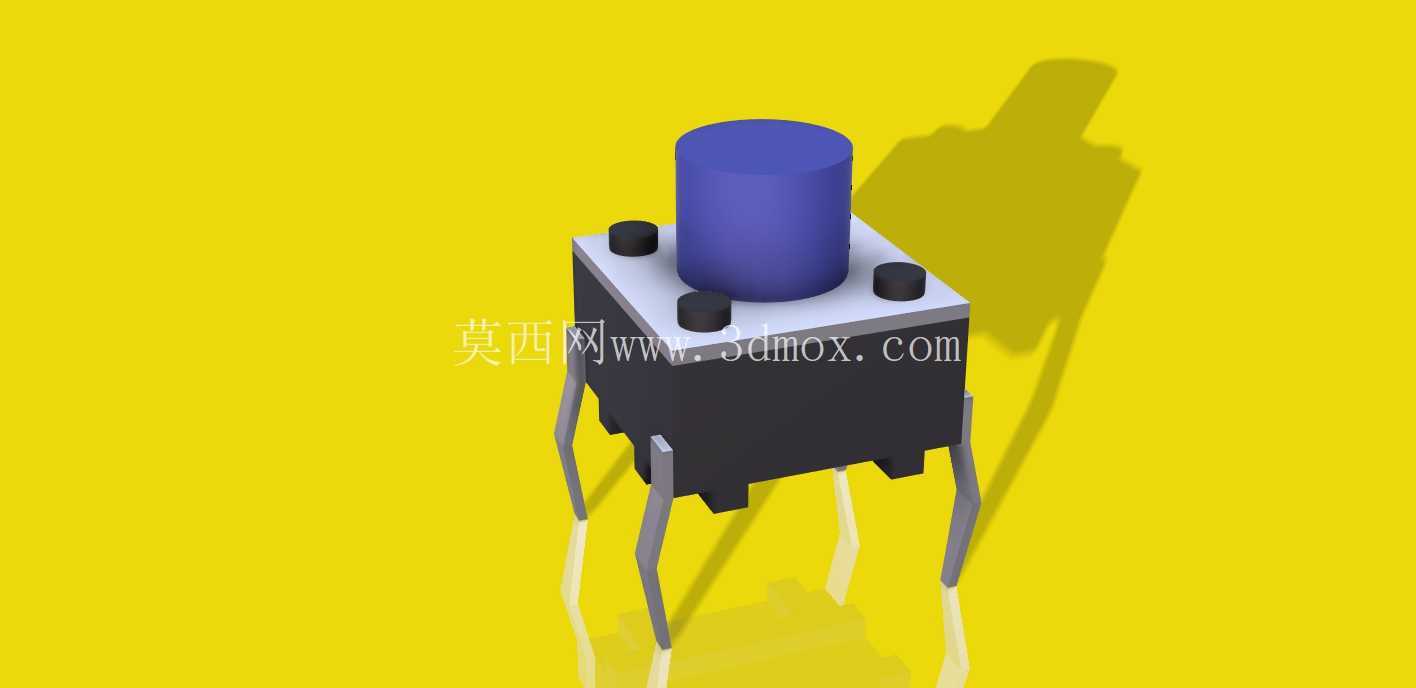

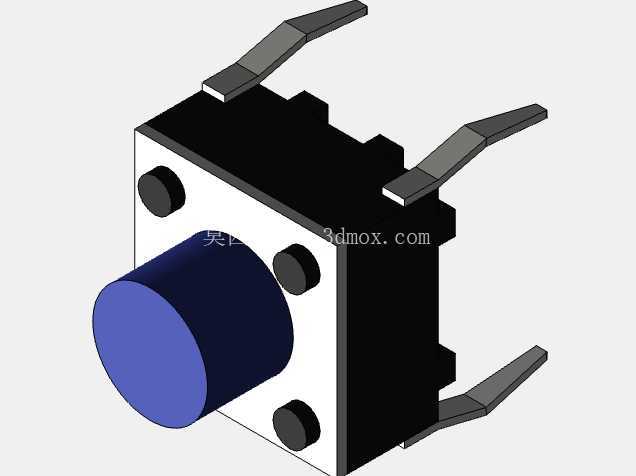

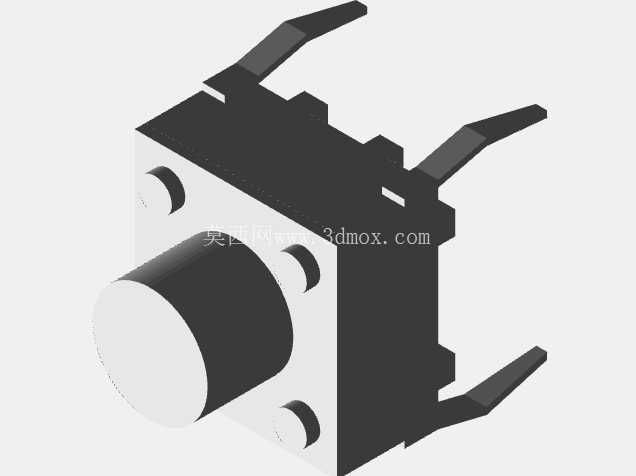

建模过程中首先要还原的是开关的分层结构，底部是耐高温的工程塑料底座，用来固定四个金属引脚和内部的接触弹片，中间的黑色本体是开关的主体框架，容纳内部的动触片、复位弹片，顶部的蓝色按键柱是直接和操作者手指接触的部分，表面做了细微的磨砂质感处理，避免按压时打滑。四个引脚的排布做了防呆设计，对角的两个引脚是固定端，另外两个对角引脚是导通端，建模时要准确还原引脚的弯折弧度，不能做成直角弯折，实际生产中引脚的弯折处都有工艺圆角，避免应力集中导致引脚断裂，尤其是在手工焊接或者返修的时候，带圆角的引脚能承受更大的掰动幅度，不会从底座根部脱落。

这类开关的实际选型中，触觉反馈的力度是很重要的参数，常见的有100克力、160克力、250克力几个档位，对应不同的使用场景：手持设备一般选160克力的档位，按压手感清脆不会太硬，长时间操作不会手指酸痛；工业设备面板上一般选250克力的档位，避免轻微的磕碰、振动导致误触发；消费类的小型遥控器、玩具类产品会选100克力的档位，按压轻盈适合低龄用户或者频繁操作的场景。建模的时候虽然不需要还原内部弹片的具体力学参数，但要把按键柱的活动行程预留准确，这类开关的有效行程一般在0.25毫米左右，全行程不超过0.5毫米，装配时要给按键柱和面板开孔之间预留0.1毫米的径向间隙，避免外壳加工误差导致按键卡滞，按下去之后无法复位。

在做整机结构配合的时候，还要注意开关本体和周边元件的安全距离，因为是直插元件，波峰焊之后本体底部和PCB表面会有0.2毫米左右的间隙，周边不要布置高度超过2毫米的贴片元件，避免和开关本体干涉。如果是用在有防尘防水要求的设备上，还要在按键和面板之间加装硅胶护套，这时候建模就要提前预留护套的安装空间，把按键柱的直径做小0.5毫米，保证硅胶套能顺利套在按键柱上，同时护套的唇边能完全贴合面板内侧，达到预期的防护等级。

很多新手工程师在建模的时候容易忽略引脚的成型角度，实际量产中这类直插开关的引脚都是向外微微张开的，插入PCB焊盘的时候能有一定的预紧力，过波峰焊之前不会从PCB上掉落，建模时如果把引脚做成完全垂直向下的状态，实际生产的时候就会出现插件松动、元件歪斜的问题，影响焊接良率。另外开关本体的顶部四个角都做了小的倒角，不是尖锐的直角，这部分细节也要还原，一方面是注塑生产的工艺要求，避免直角处出现应力开裂，另一方面也能避免装配时刮伤周边的导线或者绝缘层。

从应用场景的适配性来说，这类6×6规格的轻触开关是行业通用的标准件，不同厂商生产的同规格产品安装尺寸完全兼容，在做结构设计的时候只要按照标准尺寸预留安装位，后续供应链选型的时候可以灵活替换不同品牌、不同触发力度的产品，不需要修改PCB和外壳结构，能大幅降低采购和生产的风险。建模的时候严格按照通用标准尺寸绘制，就能保证模型可以直接用到不同的设计项目中，不需要反复调整尺寸参数，提升结构设计的复用效率。
