全运动壁挂式显示器支撑臂结构设计

日常办公场景里，不少工位的显示器固定在桌面底座上，不仅占用桌面操作空间，长时间固定视角还容易让使用者出现颈椎前倾、视线角度不合理的问题，工业监控工位、医疗设备操作站、小型设备操控台这类场景，对显示器安装位置的灵活性要求更高，桌面底座的安装形式很难适配不同身高操作人员的视线需求，也没法在设备检修、多人协同查看屏幕时快速调整位置。这款壁挂式支撑臂就是针对这类场景设计的安装构件，直接固定在墙面或者立式设备的侧壁上，完全不占用桌面或者操作台的平面空间，能适配常规尺寸的LED、LCD显示屏幕安装。

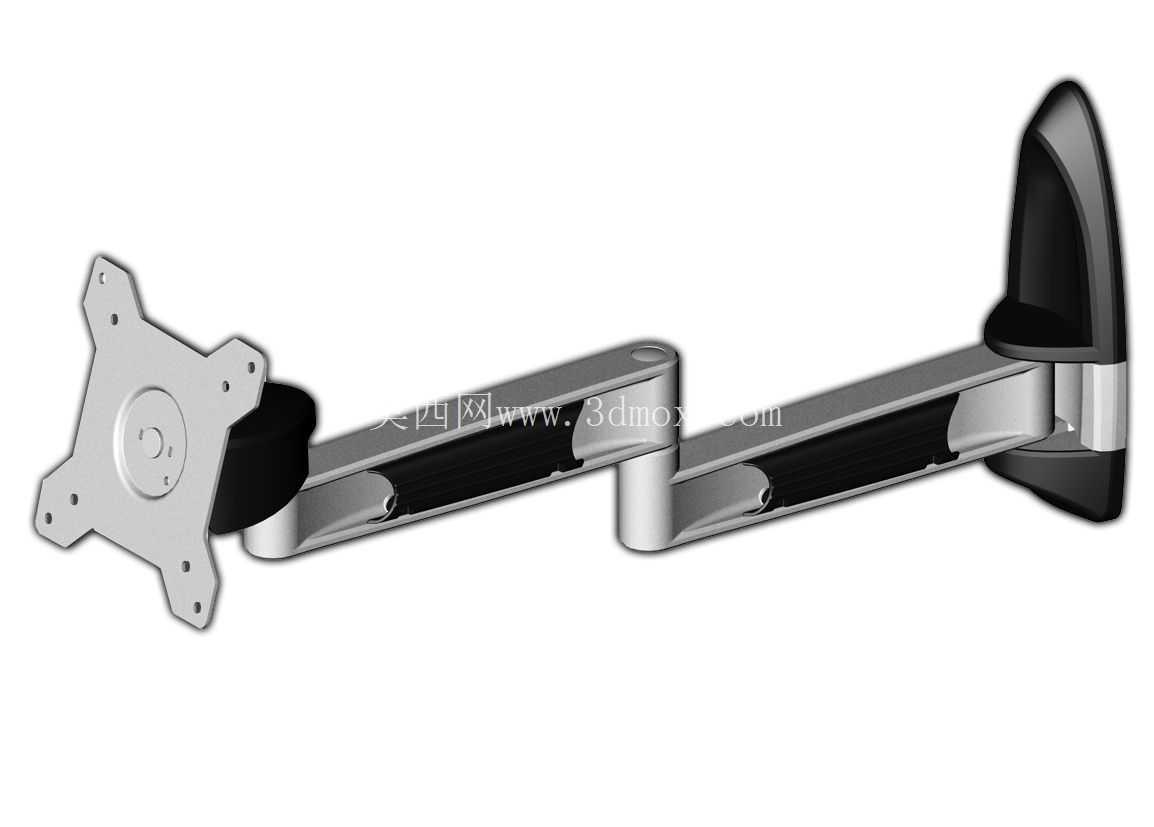

从结构设计来看，这款支撑臂采用两段式铰接臂结构，靠近墙面的固定底座做了加宽的贴合面，安装时可以通过膨胀螺栓或者机牙螺丝直接锁附在平整的硬质墙面、金属设备立面上，底座和第一段臂体之间设置了水平旋转轴，能实现接近180度的水平方向转动，两段臂体的中间铰接点同时集成了水平转动和俯仰倾斜的调节结构，靠近屏幕安装端的连接座采用标准VESA孔位设计，也就是行业通用的100*100mm安装孔距，能直接匹配市面上绝大多数常规尺寸显示器的背部安装孔，不需要额外制作转接板。连接座自身还带有旋转调节结构，能实现屏幕的横竖屏切换，满足不同显示内容的展示需求，比如监控场景下竖屏展示多路监控画面，办公场景下横屏处理文档表格。

实际使用过程中，臂体内部集成了阻尼调节结构，不需要额外工具就能手动调整屏幕的倾斜角度、伸出长度和水平位置，调整到合适位置后阻尼结构能自动锁止，不会出现屏幕下垂、位置滑移的问题。倾斜调节范围覆盖了日常使用的常用角度，能满足坐姿、站姿操作时的视线对齐需求，符合人体工程学的设计要求，避免操作人员长时间保持固定视角带来的肌肉疲劳。臂体采用铝合金压铸成型的结构，表面做了哑光喷塑处理，既保证了结构强度，能承载常规重量的显示设备，又不会因为臂体自重过大增加墙面安装的负载，臂体内部预留了走线空腔，显示器的电源线、信号线可以从臂体内部穿过，避免线缆外露杂乱，也能防止调节臂体位置时拉扯线缆造成接口松动。

安装边界方面，这款支撑臂的墙面固定座需要安装在厚度不小于100mm的实心墙体或者强度足够的金属构件上，如果是空心砖墙或者轻质隔墙，需要提前在墙体内部加装预埋支撑件，避免长期使用后固定件松脱。臂体完全收拢时，屏幕背面距离墙面的距离很小，能满足窄空间的安装需求，完全展开时臂体的伸出长度可以覆盖距离墙面一定范围内的操作区域，适合操作台距离墙面有一定距离的安装场景。设计过程中需要重点校核各个铰接点的阻尼力矩匹配，既要保证调节时的手感顺畅，不会出现卡滞，又要保证在最大负载、最大伸出长度的工况下，臂体不会出现低头、沉降的问题，同时各个转动关节的位置要做限位设计，避免调节角度过大时拉扯内部走线，或者臂体和墙面、屏幕发生碰撞干涉。和普通的固定壁挂支架相比，这款全运动支撑臂的调节自由度更高，能适配更多复杂的安装场景，不管是开放式办公区的工位墙面安装，还是工业设备旁的操作屏安装，或是医疗诊室的阅片屏安装，都能通过灵活的位置调整，让屏幕处于操作人员最舒适的观看位置，减少长期伏案操作带来的职业损伤。
