工业传动滚子链结构三维设计

在各类工业传动场景中，滚子链是应用极为广泛的挠性传动部件，相较于带传动，它不存在弹性滑动与打滑问题，平均传动比准确，传动效率可达98%以上，能在高温、多尘、潮湿、有油污等恶劣工况下保持稳定工作，因此在输送设备、农业机械、工程机械、机床辅机、摩托车等领域都有大量应用。本次设计的短节距精密滚子链，是传动链中最通用的类型，设计过程中首先围绕传动载荷需求确定链号，匹配对应节距、滚子直径、内节内宽等核心参数，保证链节之间的铰接间隙合理，既满足铰接转动的灵活性，又避免间隙过大导致的冲击磨损加剧。

从结构设计逻辑来看，链条由内链节、外链节交替铰接组成，内链节由内链板、套筒、滚子过盈压装为一体，外链节由外链板、销轴过盈配合，销轴穿入套筒内实现相邻链节的铰接，滚子可绕套筒自由转动，在与链轮啮合时能将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损与功率损耗。设计时需要严格控制各零件的形位公差，比如链板的孔距精度直接影响整链的节距精度，若节距偏差过大，会导致啮合时出现跳齿、爬高现象，加剧链轮齿面的不均匀磨损；套筒与内链板的压装同轴度、销轴与外链板的压装垂直度，都会直接影响链条铰接的灵活性，若同轴度偏差超差，会出现链节转动卡滞，运行时附加载荷激增，大幅缩短链条使用寿命。

在安装边界设计上，需要匹配对应链轮的齿形参数，滚子外径要与链轮齿沟圆弧适配，保证啮合时滚子能顺利落入齿沟，避免出现干涉；链条的极限拉伸载荷按照对应链号的标准要求设计，链板采用符合标准的几何形状，通过优化链板腰部的圆弧过渡，降低应力集中系数，保证链板在承受交变载荷时的疲劳强度，避免长期运行中出现链板疲劳断裂。销轴表面做硬化处理，提升表面耐磨性，套筒内孔与销轴的配合间隙控制在合理范围，保证润滑脂能顺利进入铰接摩擦面，形成有效油膜，降低铰接副的磨损速率。

从实际应用场景出发，这类链条在装配时需要预留合理的张紧余量，水平布置的传动链松边垂度控制在中心距的1%-2%，垂直布置时垂度要更小，避免运行中出现脱链问题。设计时也考虑了链条的润滑适配性，铰接部位的间隙可以容纳润滑脂，在定期润滑的工况下，能有效降低运行噪音，减缓磨损速率。在输送场景应用时，还可以在链节上加装附件，实现工件的承载输送，这就要求链节的附件安装孔位精度统一，保证附件安装后位置一致，避免输送过程中出现卡滞。

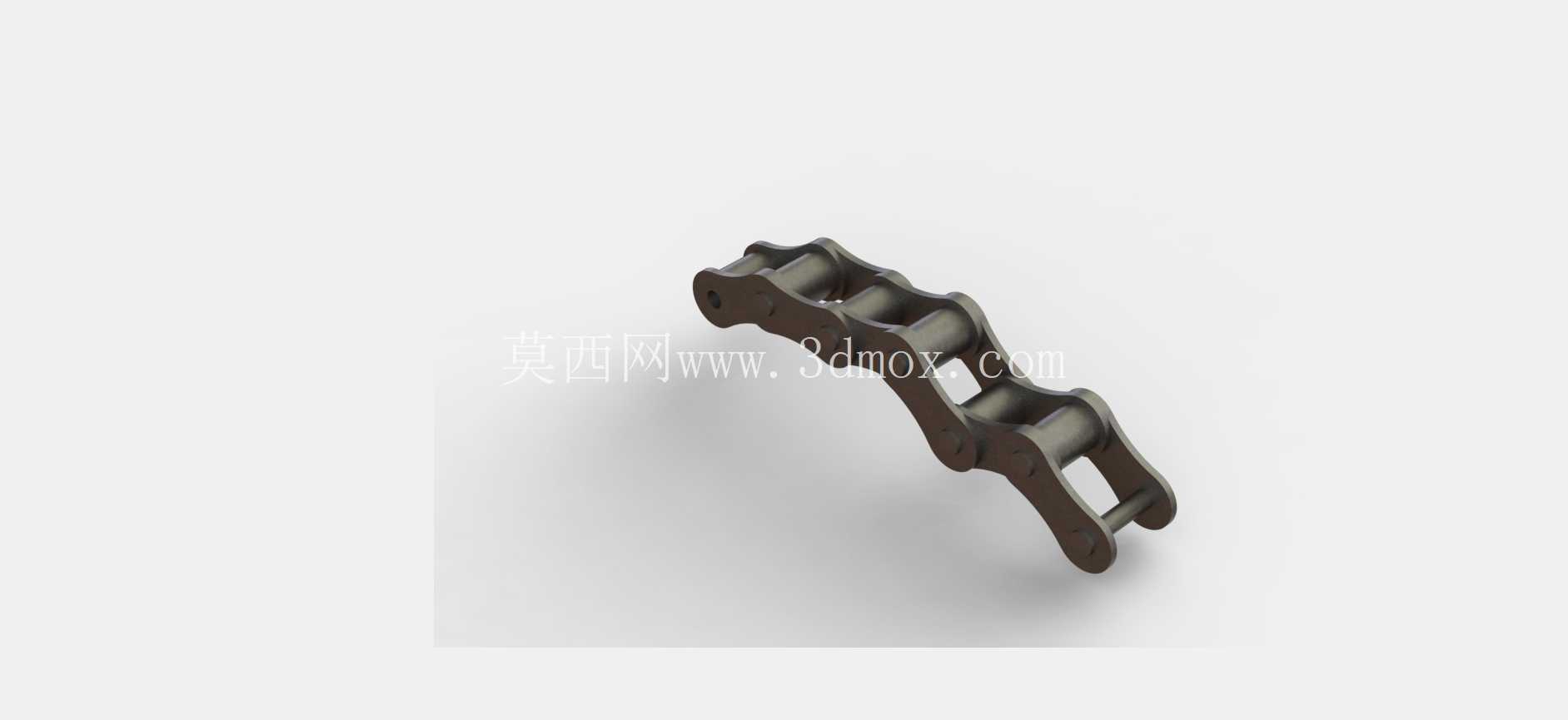

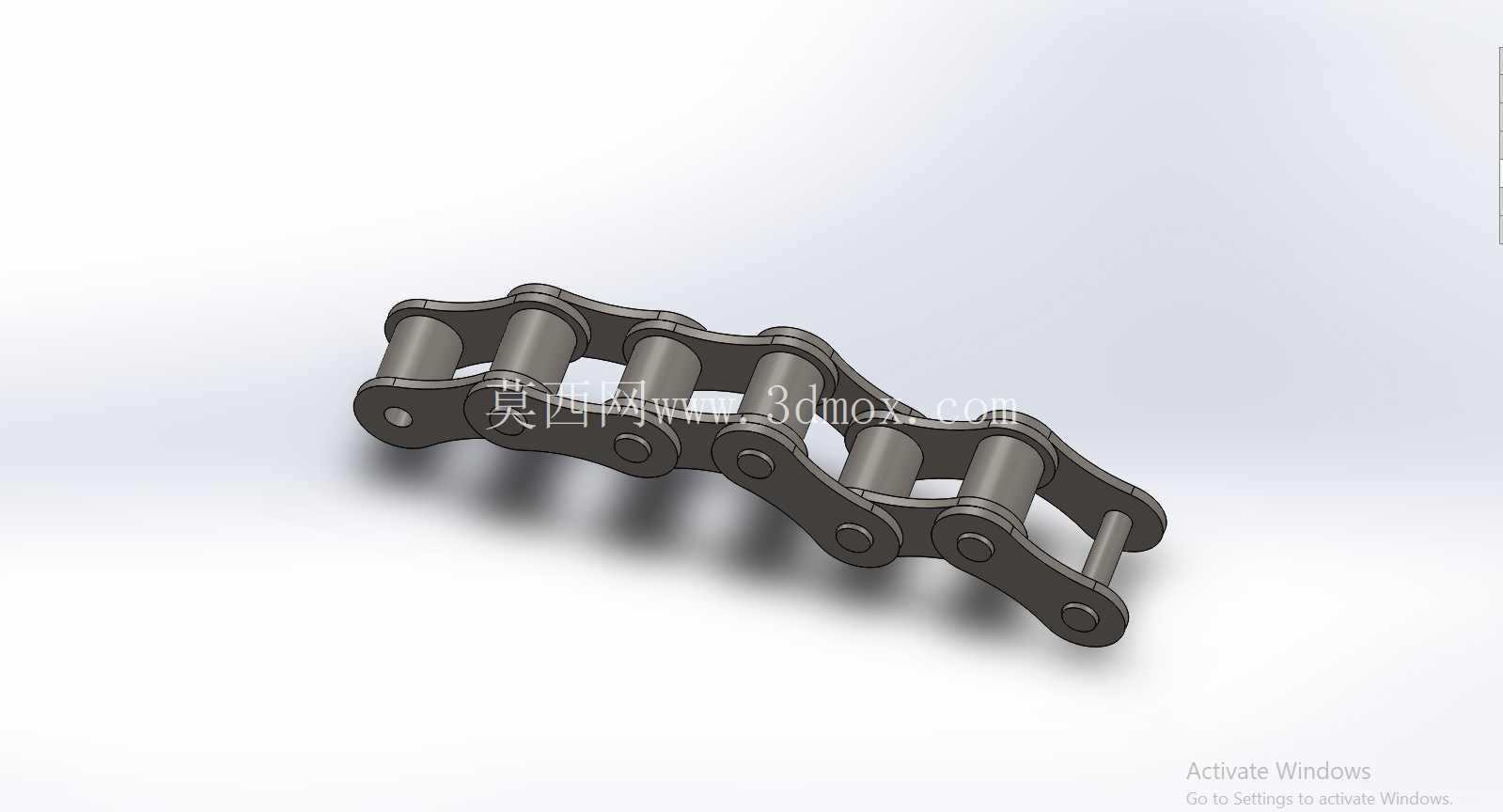

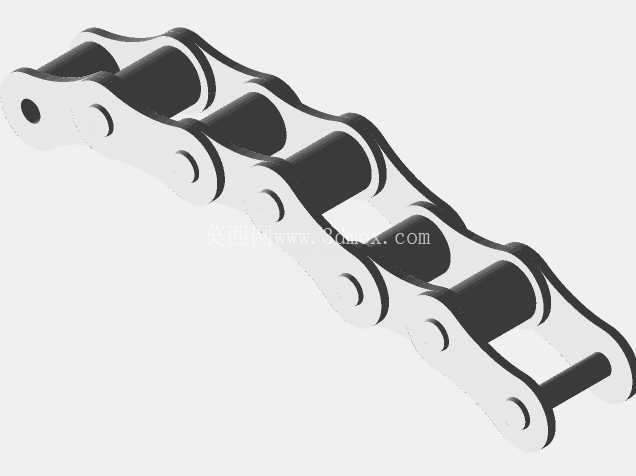

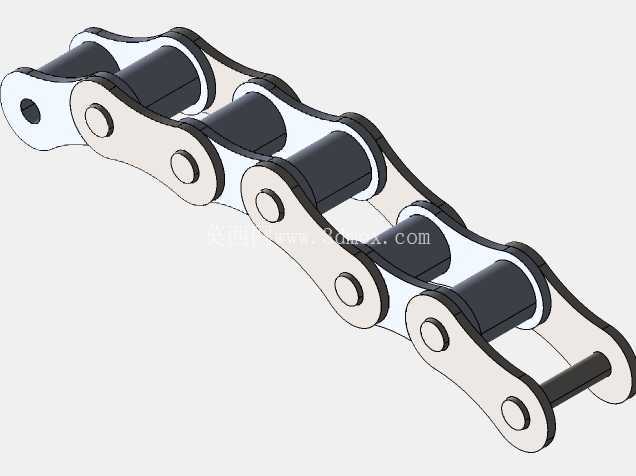

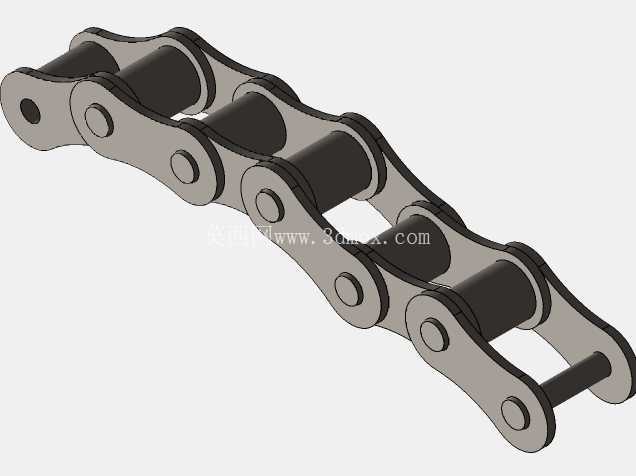

建模过程中，先完成单个内、外链节的零件建模，严格按照参数绘制各零件的轮廓，处理好压装配合面的尺寸公差，再通过装配约束完成单节链节的装配，之后按照链条的长度需求完成多节链节的阵列装配，保证相邻链节之间的转动自由度符合实际工况，模拟链条与链轮啮合时的弯曲状态，验证链节转动时是否存在零件干涉，检查最小弯曲半径下各零件的间隙是否合理，确保模型能直接用于后续的装配仿真、运动学分析，也能为生产加工提供准确的尺寸参考。
