大众帕萨特Syncro后悬架结构三维建模

在乘用车底盘系统开发领域，四驱车型的后悬架集成设计一直是结构工程师需要重点攻克的模块，这套对应B级四驱车型的后悬架组件，完整覆盖了副车架、差速器安装位、左右侧控制臂等核心承载部件，能够为同平台车型的底盘逆向开发、悬架性能仿真、改装结构验证提供精准的三维数据参考。从实际装车场景来看，这套后悬架承担着传递路面载荷、约束车轮运动轨迹、承载后差速器与传动半轴的核心作用，日常行驶过程中，车轮受到的纵向冲击、侧向转向力、垂直颠簸载荷都会先通过轮毂支座传递到控制臂，再经由控制臂上的橡胶衬套缓冲后传递到副车架，最终分散到整个车身底板结构上，差速器安装位的结构强度直接决定了四驱系统传动的稳定性，一旦安装位出现形变，会直接导致半轴传动角度偏差，引发传动抖动、异响甚至部件损坏的问题。

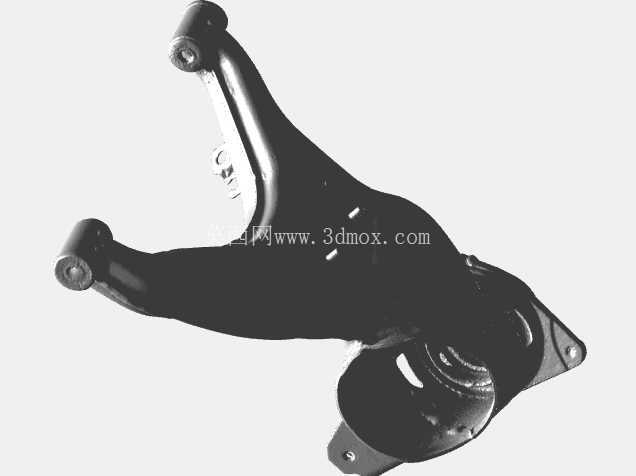

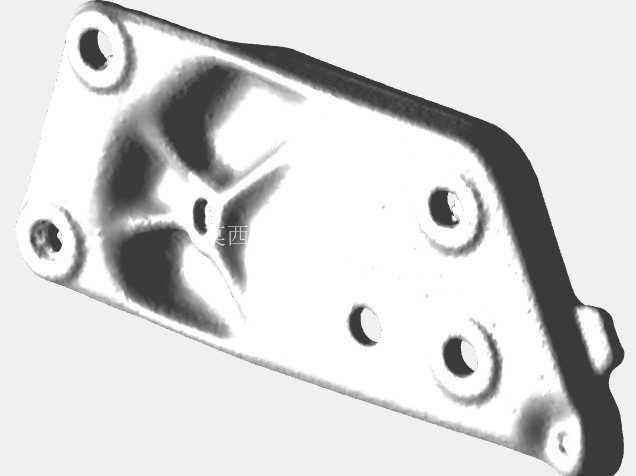

从结构设计逻辑来看，这套悬架的左右控制臂采用了镜像对称的设计思路，左侧控制臂的三维数据可以直接通过镜像运算得到右侧部件的基础结构，再根据右侧轮毂安装位、副车架连接点的实际边界做局部特征调整，这种设计方式能够大幅减少模具开发成本，也能降低后期备件的储备压力。控制臂的主体结构采用了变截面的冲压焊接成型工艺，在靠近轮毂连接的位置做了局部加厚加强，对应球头安装的孔位做了同轴度公差预留，保证球头销安装后能够在设计角度范围内自由摆动，不会出现运动干涉。副车架上的差速器安装点设置了三个呈三角形分布的连接位，这种三点支撑的结构能够在保证安装刚度的同时，抵消差速器工作时产生的扭转振动，避免振动直接传递到车身引发乘员舱内的NVH问题。

从安装边界尺寸来看，副车架与车身底板的四个连接点位置严格匹配车型底盘的预设安装孔位，每个连接点都预留了10-15mm的衬套压缩空间，能够在装配时调整副车架的整体位置，保证四轮定位参数处于设计范围内。控制臂与副车架连接的两个铰接点间距经过精准测算，能够保证车轮在上下跳动过程中，前束角、外倾角的变化量处于设计允许的区间内，避免轮胎出现异常磨损。需要注意的是，这套扫描得到的三维结构不包含制动钳支架、防尘罩、横向稳定杆等外围附件，在做完整悬架装配仿真时，需要根据实际装车的附件参数补充对应结构，避免出现装配间隙误判。在逆向建模过程中，控制臂上的冲压加强筋位置、安装孔的倒角尺寸、焊接边的搭接宽度都需要严格按照扫描数据还原，这些细节特征直接决定了部件的应力分布状态，如果随意简化加强筋结构，很容易导致后期CAE强度仿真结果与实际部件性能出现偏差，无法为结构优化提供有效参考。

对于底盘改装领域的从业者来说，这套精准的三维数据能够帮助开发者快速设计适配的加强件、可调摆臂等改装部件，不需要反复对实车进行尺寸测量，大幅缩短改装部件的开发周期，在设计可调控制臂时，可以直接基于原有安装点的位置数据调整摆臂长度调节范围，保证改装后车轮定位参数的可调区间能够覆盖赛道、非铺装路面等不同使用场景的需求。在做悬架运动仿真时，可以直接将这套模型导入多体动力学软件，设置各个铰接点的刚度、阻尼参数，模拟车辆在过弯、颠簸路面、急加速急减速等不同工况下的悬架运动轨迹，验证部件之间是否存在运动干涉，也能为减震器、弹簧的选型匹配提供数据支撑。
