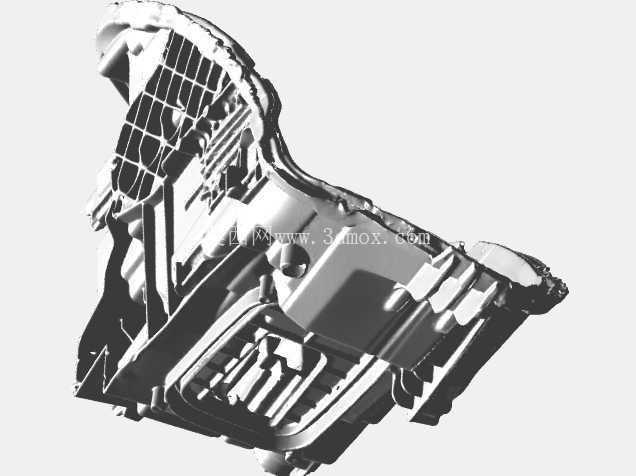

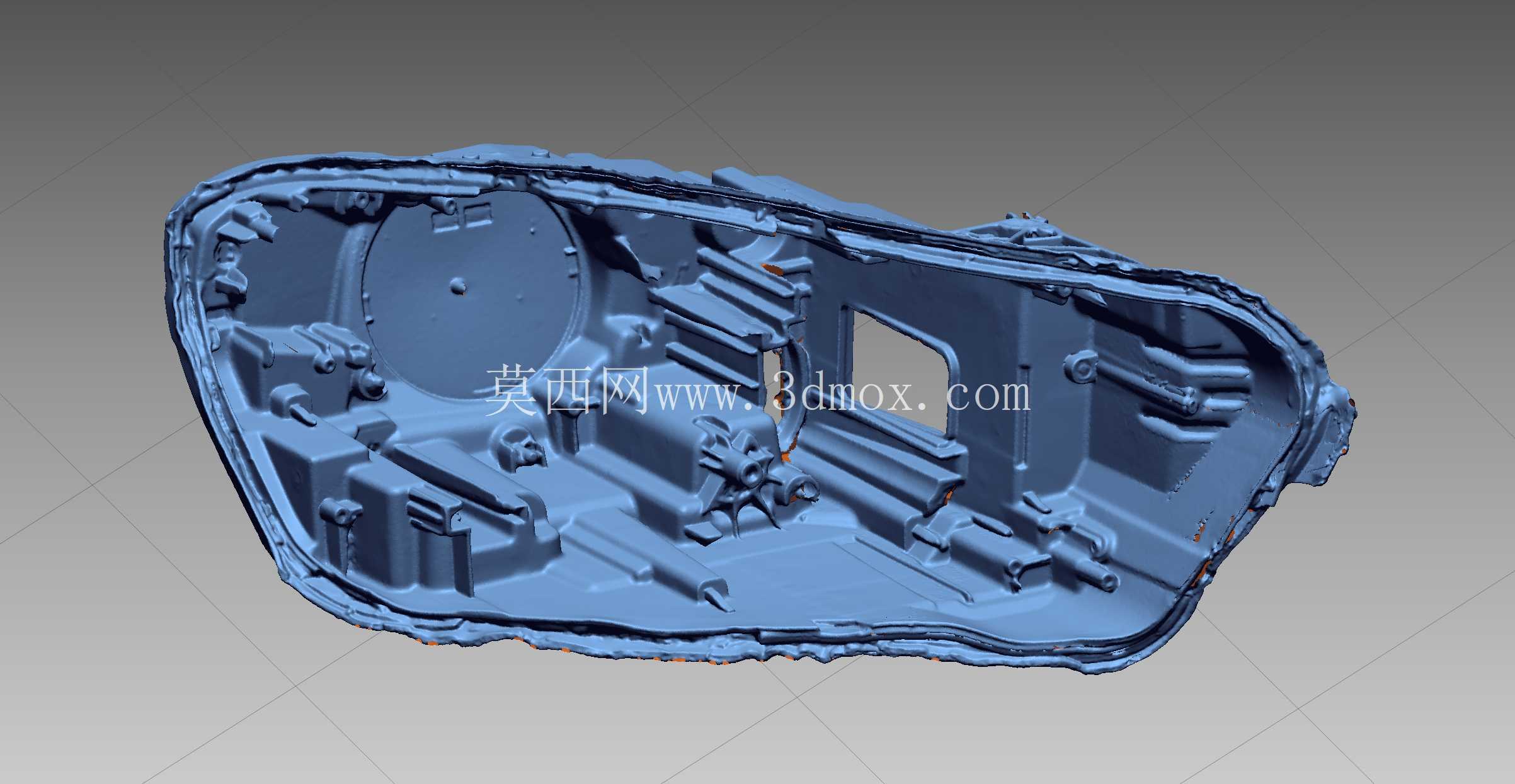

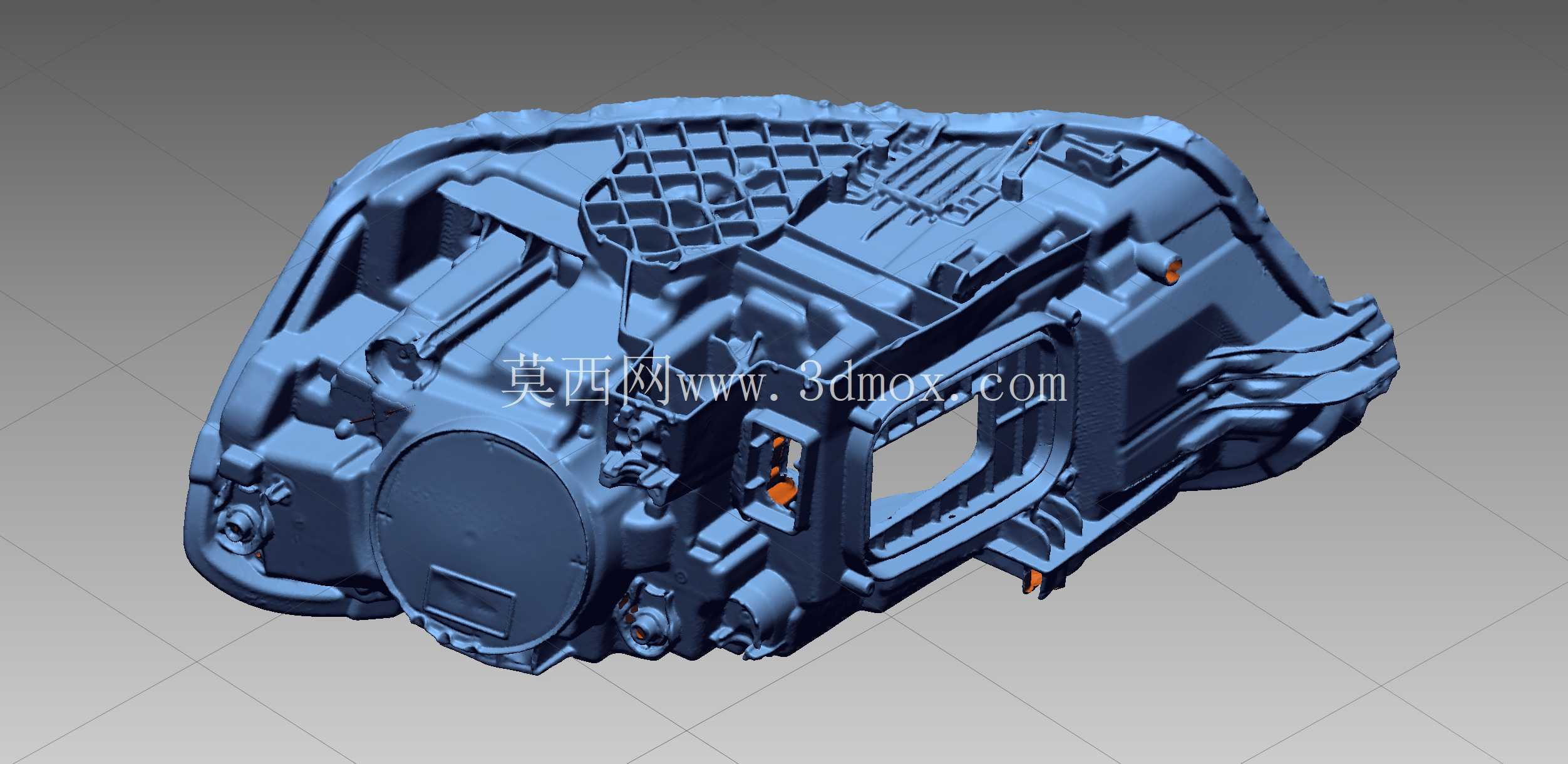

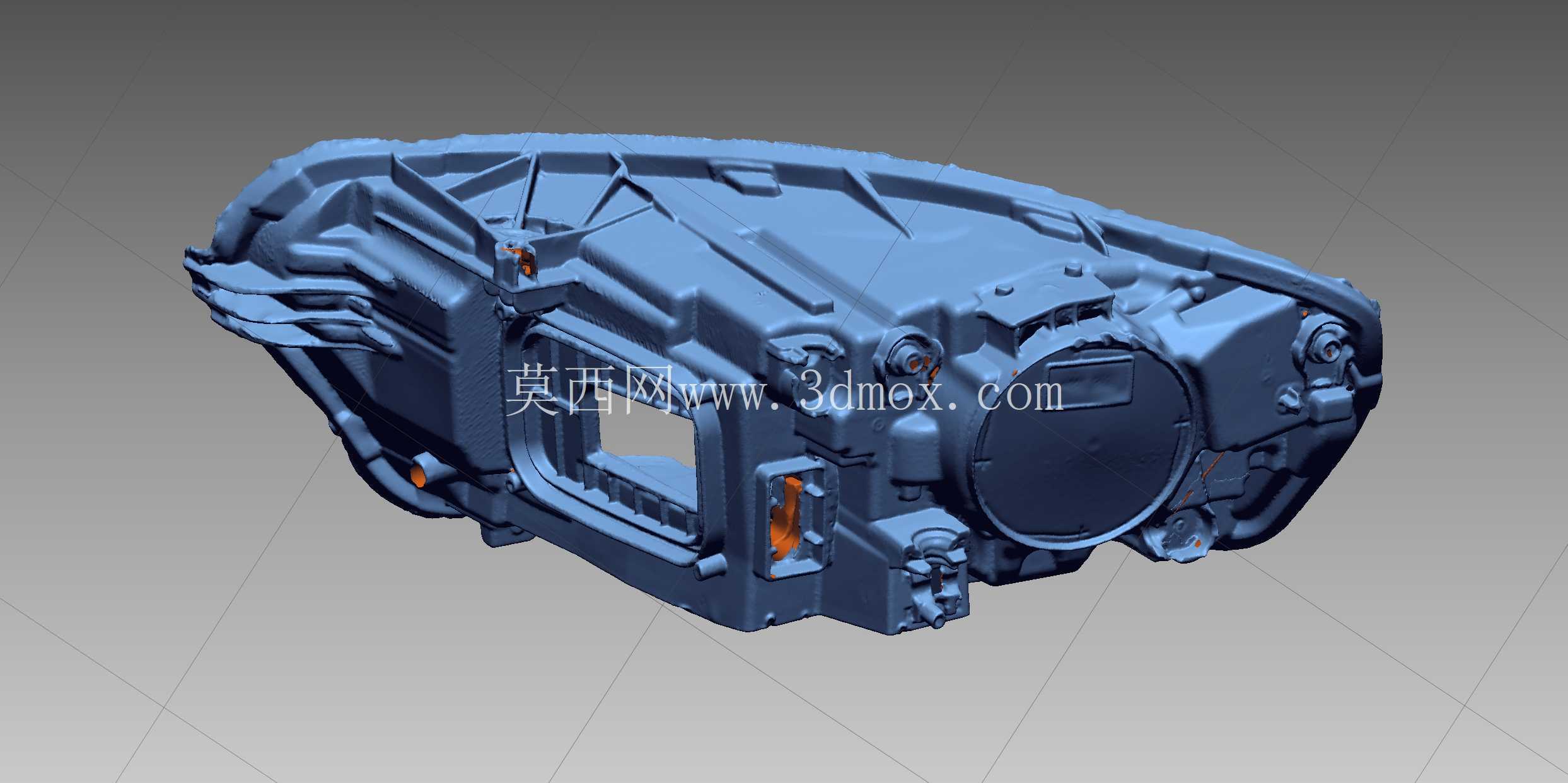

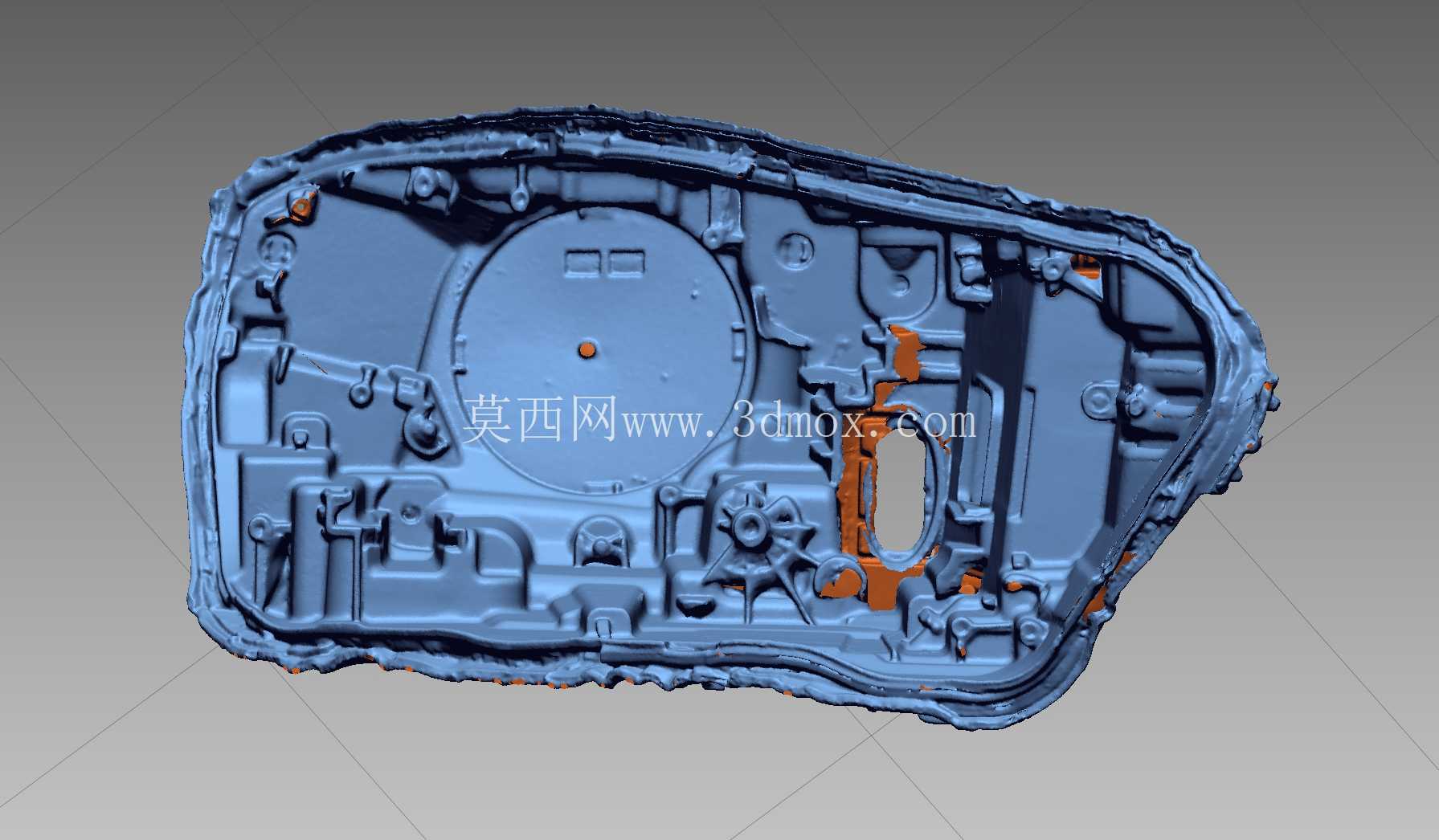

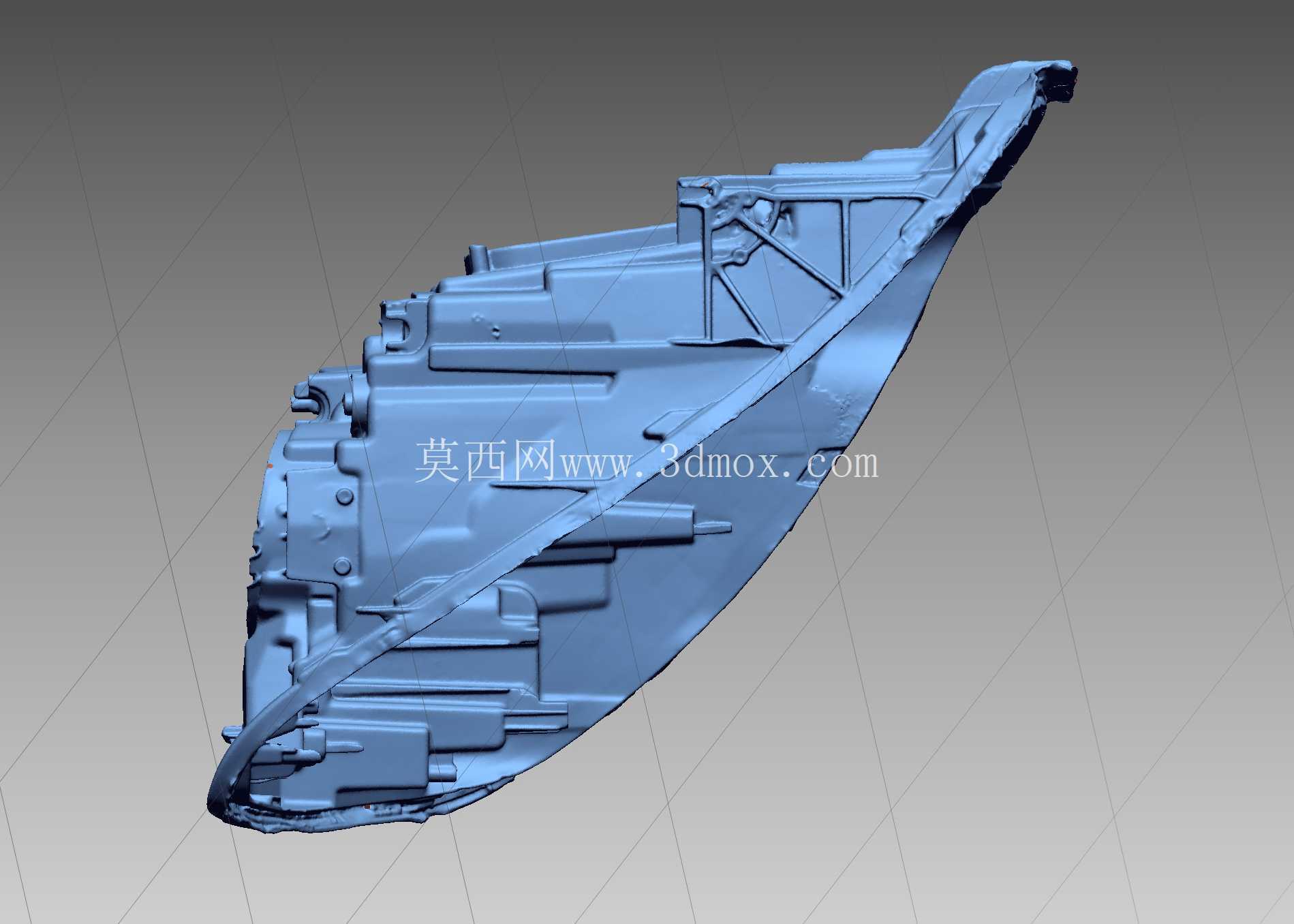

奔驰CLA W118多光束LED头灯外壳扫描件

在汽车灯具开发与售后替换件研发领域，头灯外壳作为承载光学组件、电子元件与散热结构的核心载体，其结构精度直接决定整灯的装配适配性与密封可靠性。本次获取的奔驰CLA W118多光束LED头灯外壳三维扫描数据，完整还原了原厂OEM构件的全部几何特征，覆盖外部曲面轮廓、安装点位、内部加强筋布局、功能组件安装位以及壳体边缘密封结构，可直接支撑逆向工程开发、夹具设计验证、定制化灯具改装、维修替换件测绘以及CAD模型重构等多场景工作。

从实际装车场景来看，该头灯外壳位于车辆前部翼子板与前保险杠衔接的弧形区域，外轮廓完全贴合车身前脸的流线型设计语言，曲面过渡连续无突变，既满足空气动力学降低风阻的要求，也承担着头灯总成与车身安装的定位基准作用。壳体边缘的一圈密封胶槽结构深度均匀，宽度公差控制严格，装配时配合密封胶条可实现IP67级的防水防尘效果，避免车辆行驶过程中雨水、扬尘进入灯腔内部，影响LED光学组件的正常工作。

在功能结构设计上，壳体内部预留了多光束LED模组的专用安装位，每个安装位的定位柱高度、卡扣间距都经过精准匹配，可直接固定对应的LED灯珠基板与透镜组件，无需额外调整。同时内部集成了多道纵横交错的加强筋，既提升了壳体整体的抗冲击强度，应对行驶过程中的碎石击打与轻微碰撞，也划分出了独立的电子元件安装区域与冷却气流通道，为LED驱动模块、线束固定卡扣预留了对应的安装孔位，冷却通道可引导车辆行驶时的迎面气流流经LED模组散热片，带走工作产生的热量，避免灯腔内部温度过高加速元件老化。

安装边界方面，壳体上分布的6个主安装点分别对应车身翼子板支架、前保险杠安装位与水箱框架侧支架，每个安装点的螺栓孔位同轴度误差控制在0.2mm以内，安装面的平面度符合整车装配公差要求，可保证装车后头灯与周边覆盖件的缝隙均匀，面差控制在整车外观公差范围内。壳体上预留的线束过孔位置带有橡胶密封圈安装槽，可避免线束与壳体硬接触磨损，同时保证灯腔的密封性。

对于三维建模从业者而言，该扫描数据保留了原厂压铸构件的全部工艺特征，包括压铸成型的拔模斜度、局部加强筋的厚度过渡、安装柱的根部圆角处理，可作为汽车压铸类外饰构件设计的参考样本，帮助设计人员理解量产车型在灯具外壳设计中如何平衡结构强度、装配精度、散热需求与工艺可行性。在维修替换件开发场景中，基于该扫描数据重构的CAD模型可直接用于模具开模，生产出的替换件无需二次修配即可实现与原车的完美适配，大幅缩短售后配件的开发周期，降低开模前的测绘成本。在定制化灯具改装场景中，设计人员可基于该壳体的基础结构，调整内部LED模组的安装位置，改装不同光学方案的多光束透镜组，同时保留与原车的安装适配性，避免改装后出现缝隙不均、密封失效等问题。
