大众Mk4车型专用替换式车载烟灰缸结构

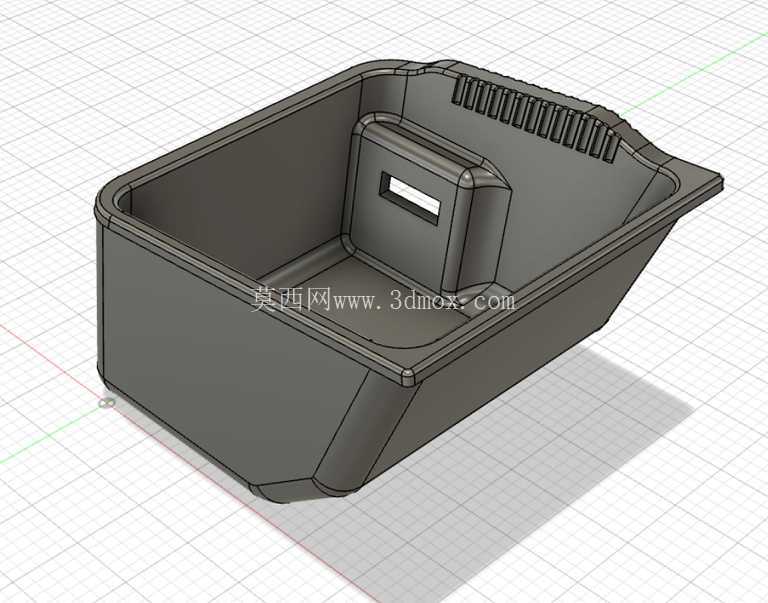

　　车载烟灰缸作为乘用车主驾侧中控区域的常规功能部件，在日常使用中会频繁接触烟灰、烟蒂，长期使用后容易出现积垢难以清理、卡扣磨损松旷、翻盖断裂脱落等问题，尤其是服役年限较长的车型，原厂配件停产、拆车件成色参差不齐的情况十分普遍，这类一对一替换的结构件，就是为了匹配原车安装位，无需额外修改中控结构即可完成更换，解决原车部件损坏后的替换需求。从结构设计来看，这款烟灰缸整体采用敞口式槽体结构，外侧轮廓完全贴合原车中控预留的安装腔体，侧壁的倾斜角度、边缘的止口厚度都严格参照原车安装边界做了匹配，安装时直接推入对应腔体即可，依靠侧壁与腔体的过盈配合以及后部的限位结构实现固定，不需要额外增加螺丝或者卡扣固定，拆装效率很高，普通车主也能自行完成更换操作。

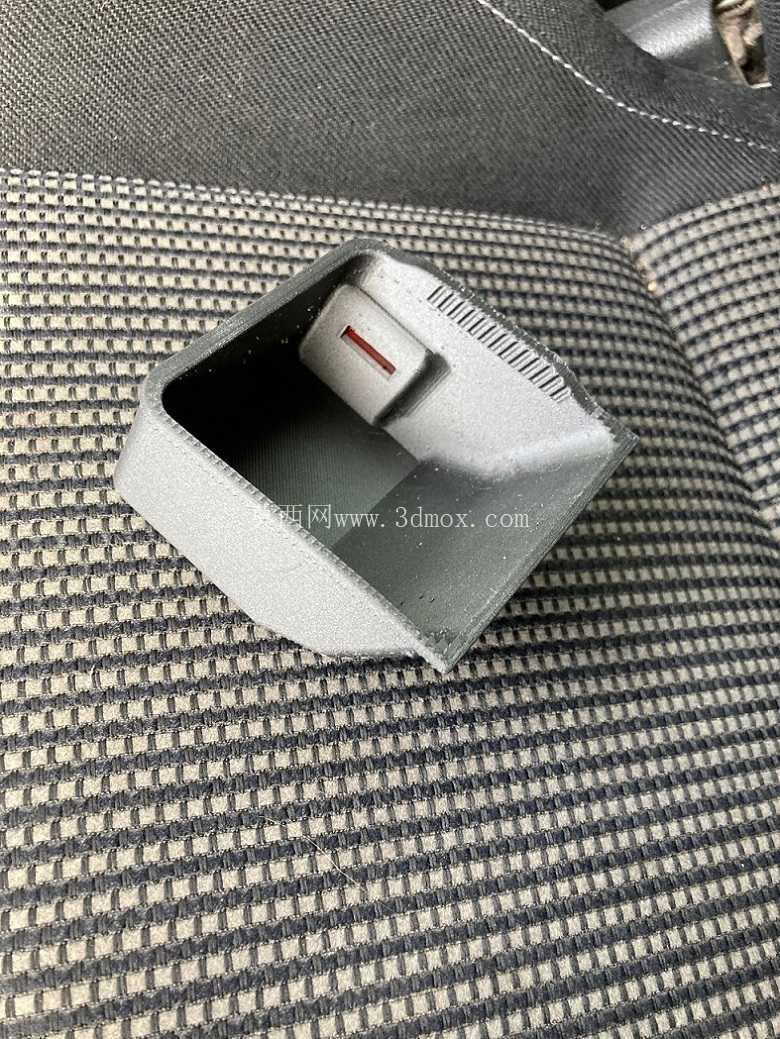

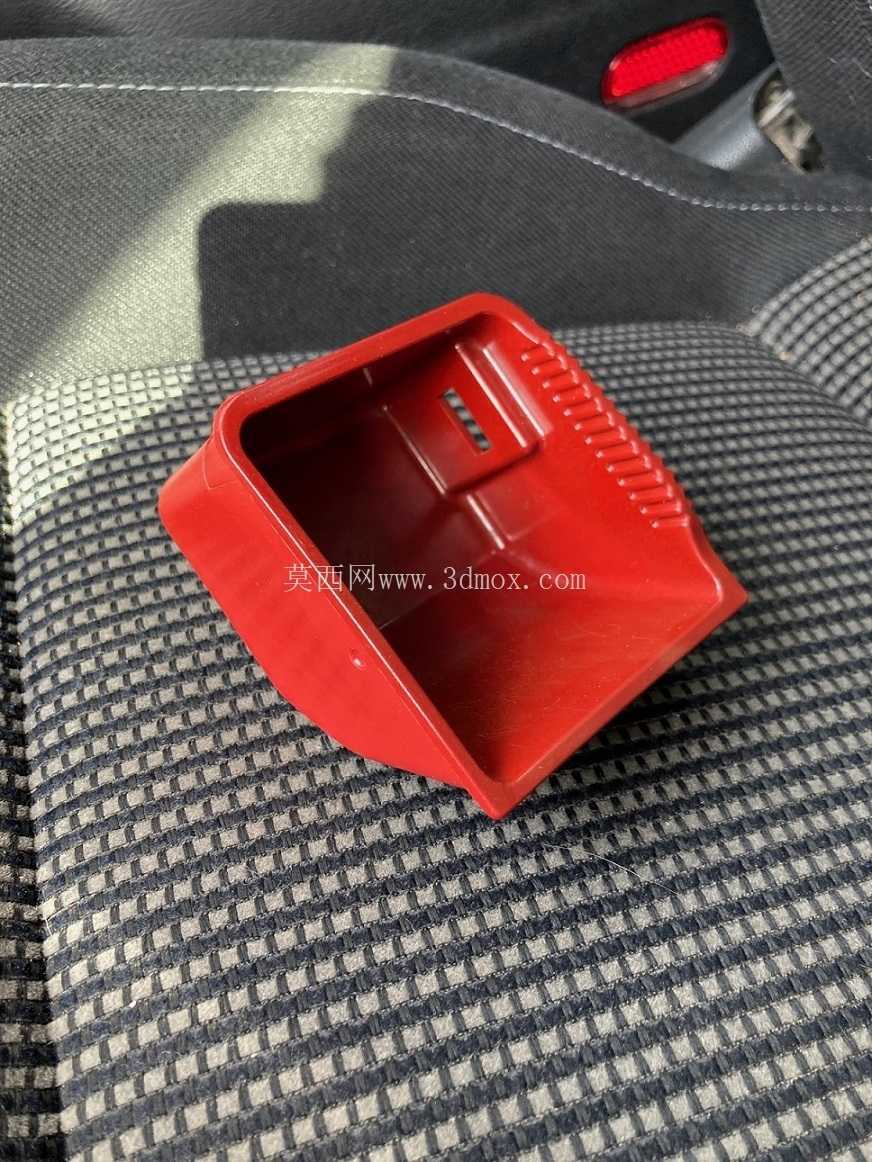

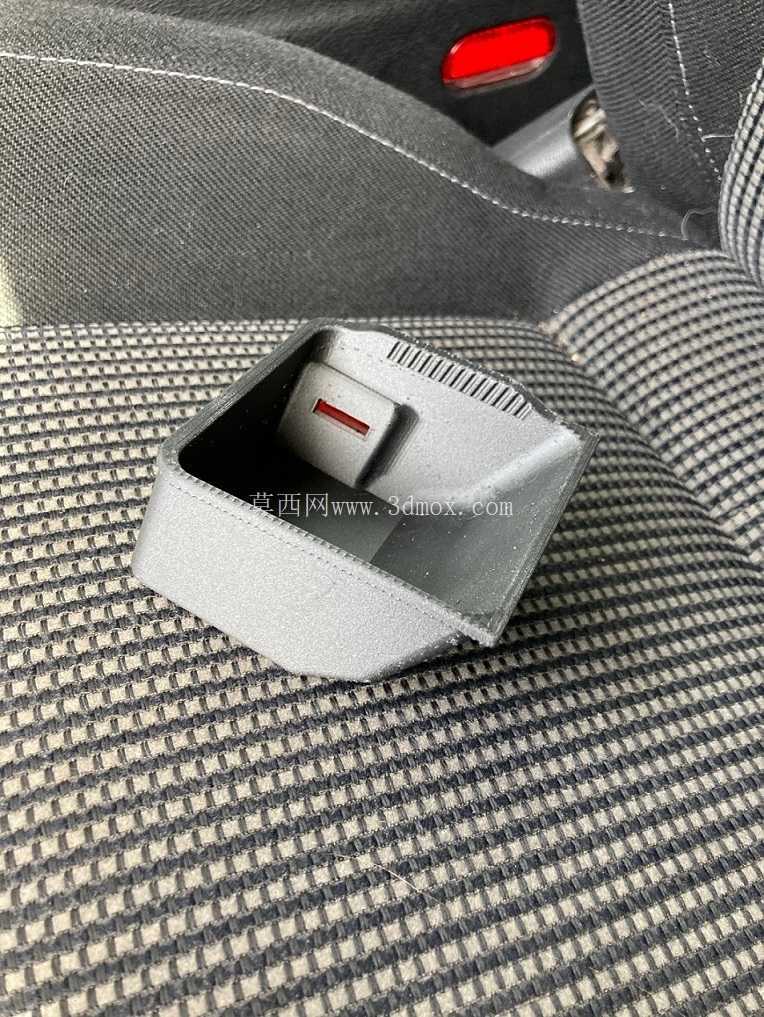

　　槽体内部做了分区设计，中部凸起的挡烟结构上预留了烟蒂搁置槽，方便驾乘人员临时放置未熄灭的烟支，槽体底部做了圆角过渡，没有清洁死角，日常清理时只需要取出整个烟灰缸倾倒积灰，再用湿抹布擦拭即可，不会像集成式中控烟灰槽那样出现缝隙积灰难以清理的问题。材质选择上，这类车载内饰件一般采用耐温、耐脏的改性PP材质，能够承受烟蒂的短时高温，不会因为接触高温烟蒂出现熔融变形，同时材质表面做了哑光磨砂处理，不容易残留指纹和污渍，长期使用也不会出现明显的亮面划痕，和原车内饰的质感保持一致。

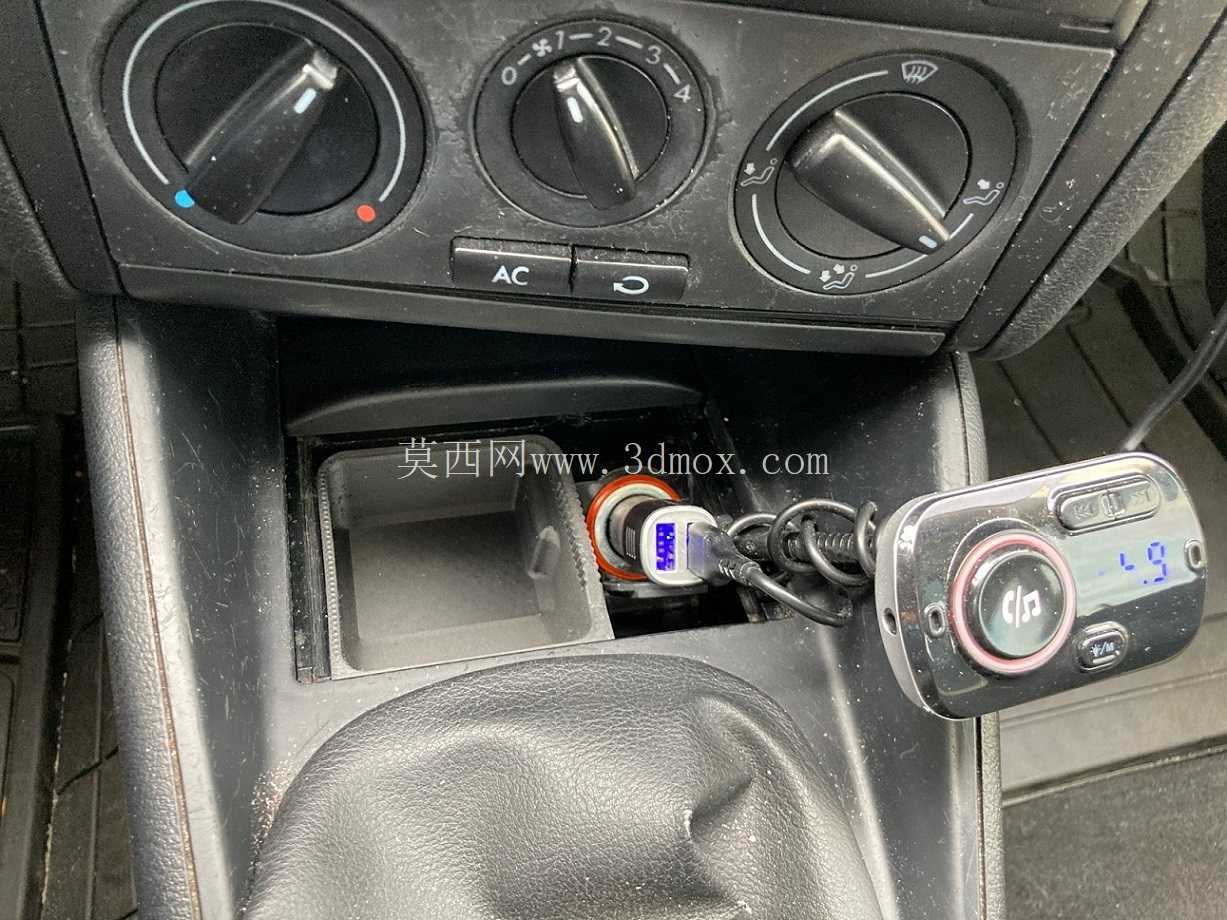

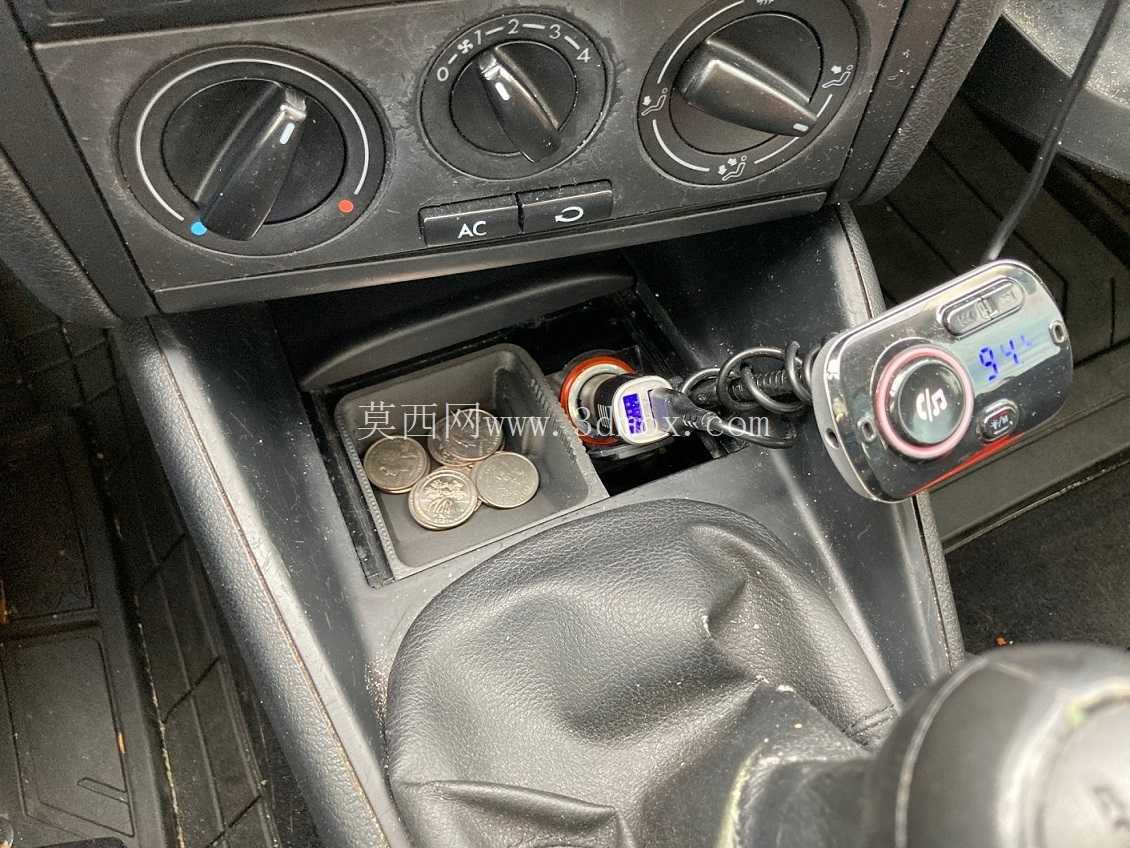

　　从安装边界来看，这款烟灰缸的外部尺寸完全对应大众Mk4平台车型的中控预留位，包括高尔夫GTI、捷达、帕萨特、宝来等同期车型的中控烟灰缸安装位都能通用，不需要针对不同车型做结构修改，开模后可以覆盖多款同平台车型的替换需求，大幅降低了配件的开模和生产成本。在实际使用场景中，这类替换件除了满足烟灰收纳的基础功能外，槽体内部的空间也可以临时放置高速通行卡、硬币、车钥匙等小型随身物品，拓展了中控区域的小物件收纳能力，相比原厂集成式的烟灰结构，独立式的替换件如果后续出现损坏，可以单独更换，不需要拆解整个中控面板，后期维护成本更低。

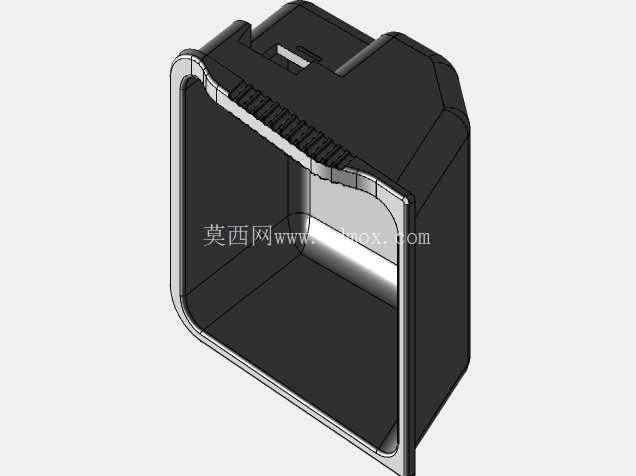

　　设计过程中，首先需要扫描原车安装腔体的点云数据，反向构建腔体的曲面模型，再根据腔体轮廓反向推导烟灰缸的外部曲面，确保推入后间隙均匀，不会出现卡滞或者松旷的问题；内部结构则需要兼顾使用便利性和结构强度，中部的挡烟结构不能过高，否则会影响烟蒂的投放，也不能过低，起不到临时搁置烟支的作用，经过多次调整后确定的凸起高度，刚好可以稳定放置常规直径的烟支，同时不会遮挡槽体内部的收纳空间。边缘位置做了加厚处理，避免频繁抽拉过程中出现边缘开裂的问题，后部的限位凸台高度经过反复验证，既可以保证烟灰缸推入后不会过度深入腔体，也不会因为凸台过高导致安装不到位，和中控面板出现段差。槽体的壁厚控制在均匀的2mm左右，既可以保证结构强度，日常使用按压不会出现变形，也不会因为壁厚过大导致成型周期变长，生产过程中出现缩痕、翘曲等注塑缺陷。在细节处理上，槽体顶部的边缘做了微小的外翻边，刚好和中控面板的安装孔边缘贴合，遮盖住安装缝隙，提升内饰的整体美观度，外翻边的圆角半径和原车内饰的圆角保持一致，不会出现突兀的棱角，和周边内饰的设计风格统一。
