重型车辆用多片式钢板弹簧结构设计

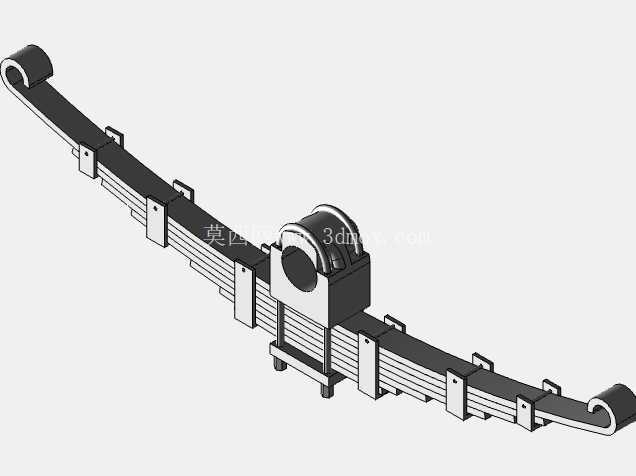

做重型商用车悬架设计快十二年，经手的板簧方案没有一百也有八十，这次做的多片叠合式板簧，是针对矿区运输重载卡车、工程自卸车这类常年跑非铺装路面的车型做的适配结构，和轻卡用的少片变截面板簧思路完全不一样，核心优先扛冲击、耐疲劳，不能一味追求轻量化。先从安装边界说，两端卷耳的同轴度公差控制在0.2mm以内，一端是固定铰接端，配合橡胶衬套和车架前吊耳连接，另一端是活动端，装在可摆动的吊耳支架上，适配板簧受力变形时的长度变化，避免运动干涉；中间的中心螺栓孔位严格对齐车桥U型螺栓的安装距，骑马螺栓的跨距留足了安装余量，不会出现螺栓蹭板簧片的问题，两侧的卡箍是分段布置的，不是等距排布，而是根据各片板簧的受力弯矩分布调整位置，既防止板簧片受力时横向错位，又不会过度约束片间的相对滑动，减少摩擦异响和磨损。

功能特性上，这套板簧是主副簧叠合结构，主簧承担空载、轻载时的缓冲任务，副簧在载荷达到额定值的60%时开始接触受力，重载时主副簧共同承载，刚度是渐变的，不会出现空载时太硬颠得慌、重载时太软压到底的问题。片间的接触端做了倒角处理，没有尖锐的应力集中棱边，每片板簧的曲率都是逐片匹配的，自由状态下各片之间有均匀的预压紧力，不会出现单片提前受力断裂的情况。很多新手做板簧设计容易忽略卷耳的应力集中，这次的卷耳部位做了局部加厚，和主片的过渡段是平滑圆弧，没有突变截面，卷耳内部的衬套安装孔留了0.3mm的过盈量，压入衬套后不会出现松旷转动的问题。

实际应用场景里，这类板簧不光用在公路运输重卡，矿用宽体车、重型平板拖车、甚至部分大吨位的轮式工程机械底盘悬架也能用，核心作用就是把路面传递来的颠簸冲击转化为板簧片之间的摩擦和弹性变形，缓冲减震，同时承担车桥和车架之间的力传递，不管是垂直方向的载荷，还是制动、加速时的纵向力，转弯时的横向力，都能通过板簧结构传递到车架上，比空气悬架的耐造程度高几个等级，在恶劣工况下的维护成本低很多，不需要复杂的气路、控制系统，就算单片出现裂纹，也不会直接断裂失效，能支撑车辆开到维修点位，不会直接抛锚。

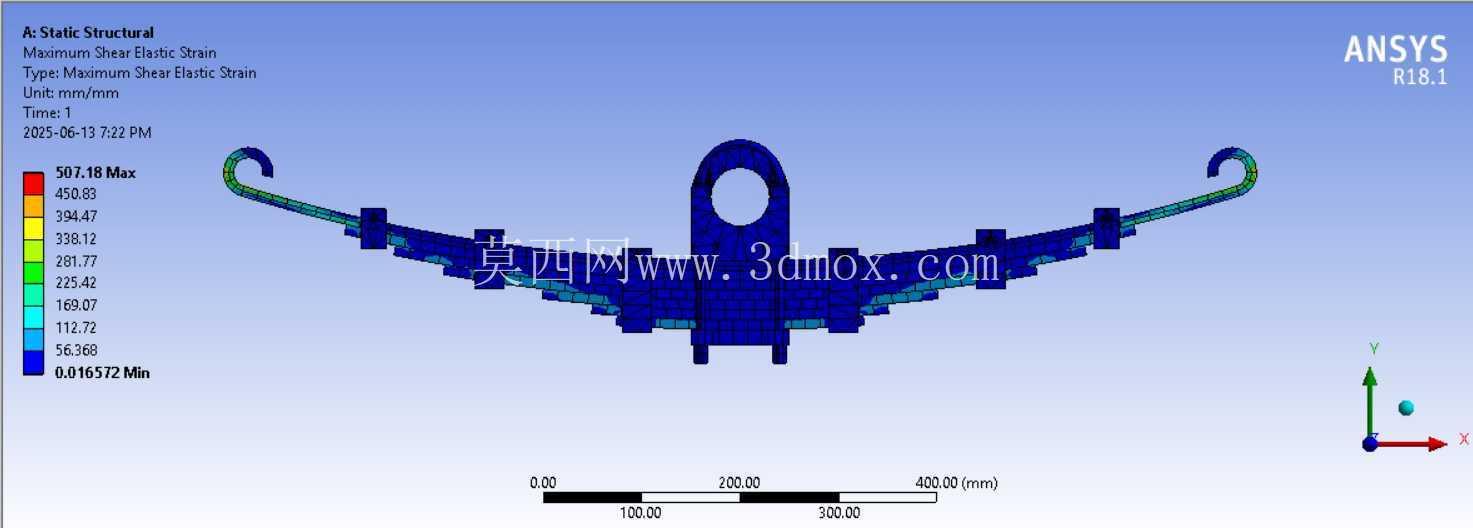

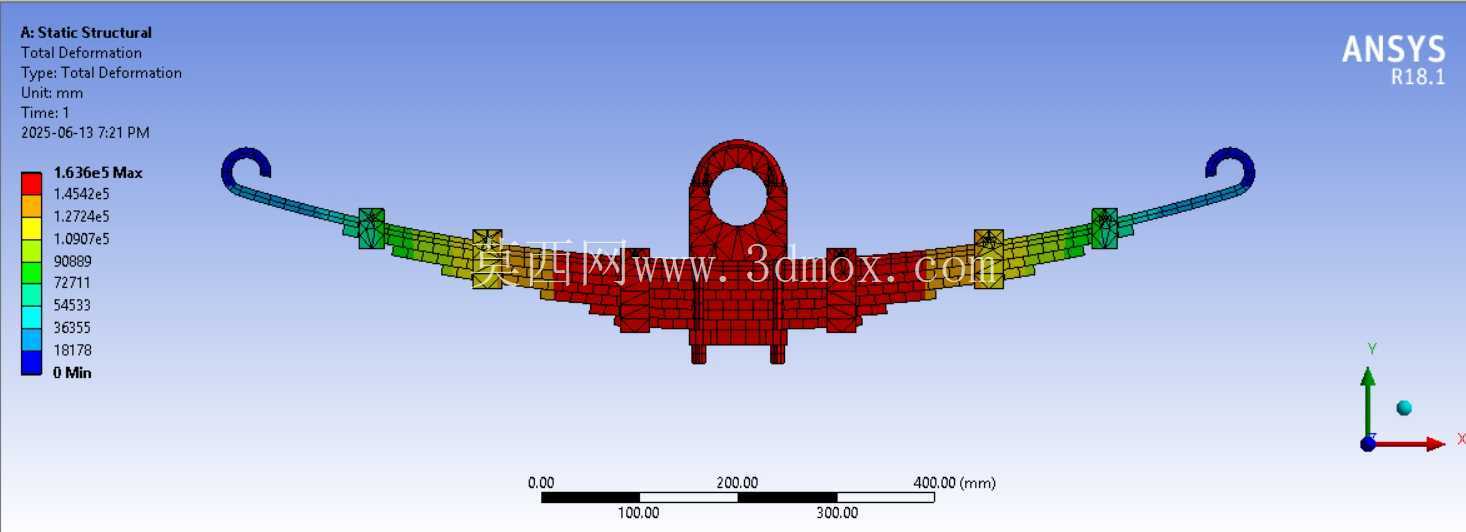

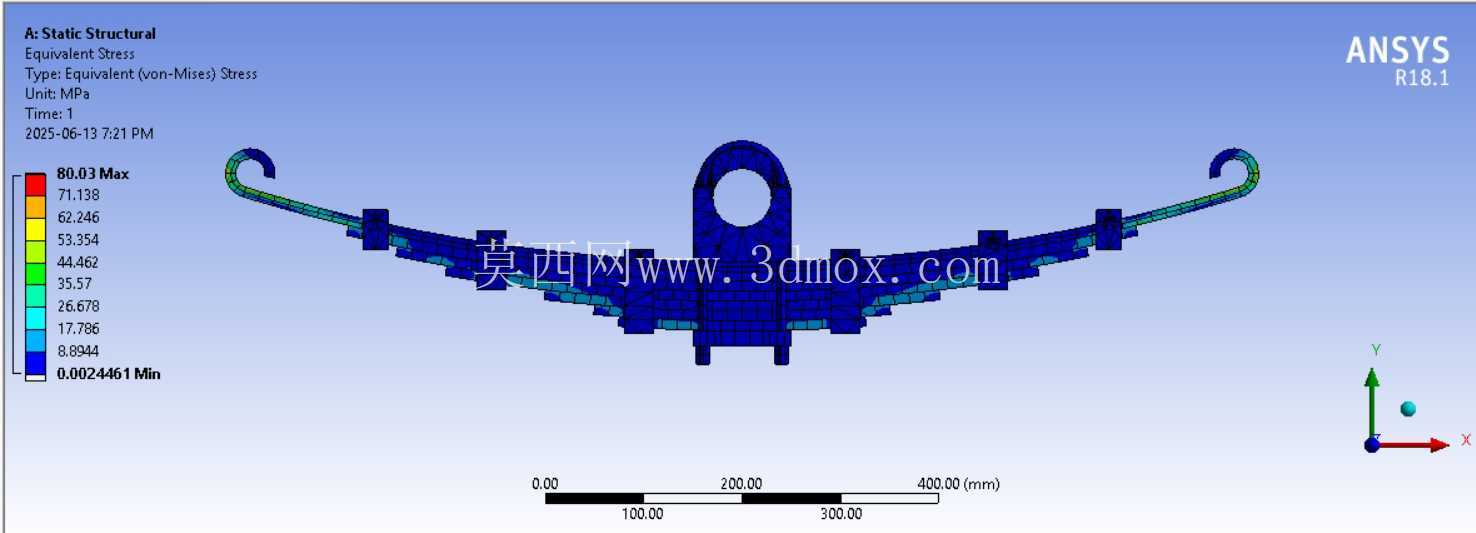

设计思路上，没有盲目追求高应力轻量化，而是把疲劳寿命放在第一位，各片板簧的长度是逐片递减的，应力分布尽量均匀，最长的主片长度匹配车架前后吊耳的安装距，最短的底片长度刚好覆盖U型螺栓的安装区域，不会浪费材料也不会出现应力断层。卡箍的螺栓是带防松尼龙圈的，长期颠簸不会松动，卡箍和板簧片之间留了微量间隙，允许片间正常滑动，不会把板簧片抱死。很多人觉得板簧就是一堆钢板叠起来没什么技术含量，实际上每片的曲率、厚度、长度、热处理硬度匹配不好，要么容易断，要么刚度不对开着晃，要么片间磨损快用半年就塌了。这次的结构在做运动校核的时候，模拟了满载冲击、极限扭转、紧急制动等十几种工况，板簧上下跳动的行程范围内，和车架横梁、刹车管路、轮胎之间都留足了安全间隙，不会出现运动干涉，最大跳动行程时的卷耳摆角也在衬套的允许扭转角度范围内，不会过早损坏衬套。

从尺寸匹配来说，板簧的总成伸直长度、弧高、刚度参数都是对标主流40吨级重卡的前悬架参数做的，安装孔位和现有车型的吊耳、U型螺栓完全通用，不需要改动车架结构就能直接替换，维修替换的时候不需要做额外的适配加工，售后市场也能通用。片间的摩擦阻力设计得比较适中，不会因为摩擦太大导致缓冲变硬，也不会因为摩擦太小减震衰减太快，配合筒式减震器使用，能把路面的颠簸快速衰减掉，不会出现反复弹跳的情况。很多矿区的用户反馈之前用的板簧容易断主片，这次特意把主片的卷耳部位做了喷丸强化处理，表面引入残余压应力，能大幅提升疲劳寿命，应对矿区路面的连续冲击载荷。
