商用车悬架用多片式钢板弹簧结构设计

在商用车、非道路工程机械设备的悬架系统中，钢板弹簧是承担载荷传递、冲击缓冲、振动衰减的核心弹性构件，区别于螺旋弹簧、空气弹簧等弹性元件，多片叠合的板簧结构同时具备导向、承载、阻尼多重作用，无需额外设置复杂的导向杆件即可传递纵向力、侧向力以及各方向力矩，结构可靠性高、维护成本低，是载重货车、大中型客车、矿用非道路设备悬架系统的首选弹性部件。

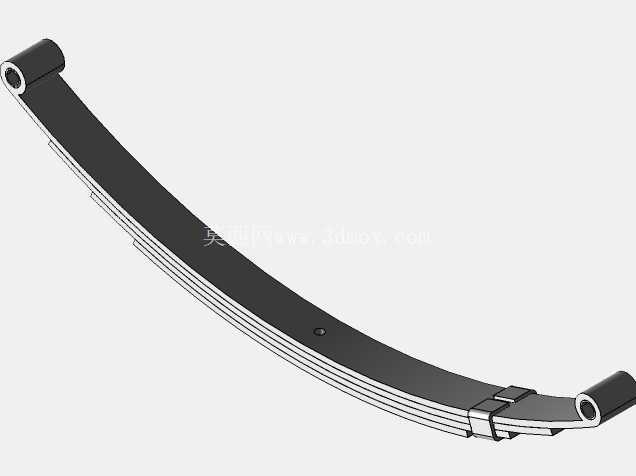

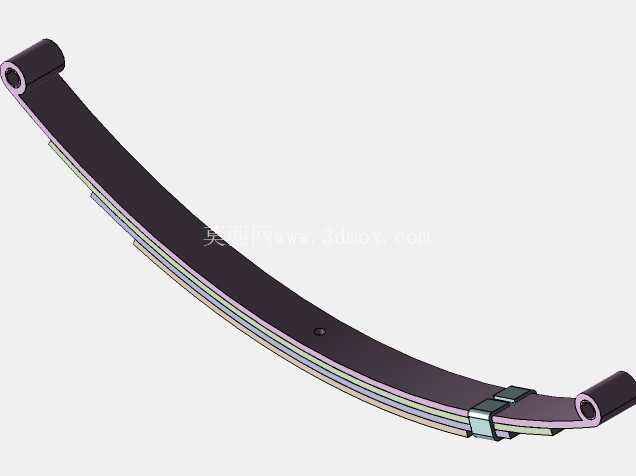

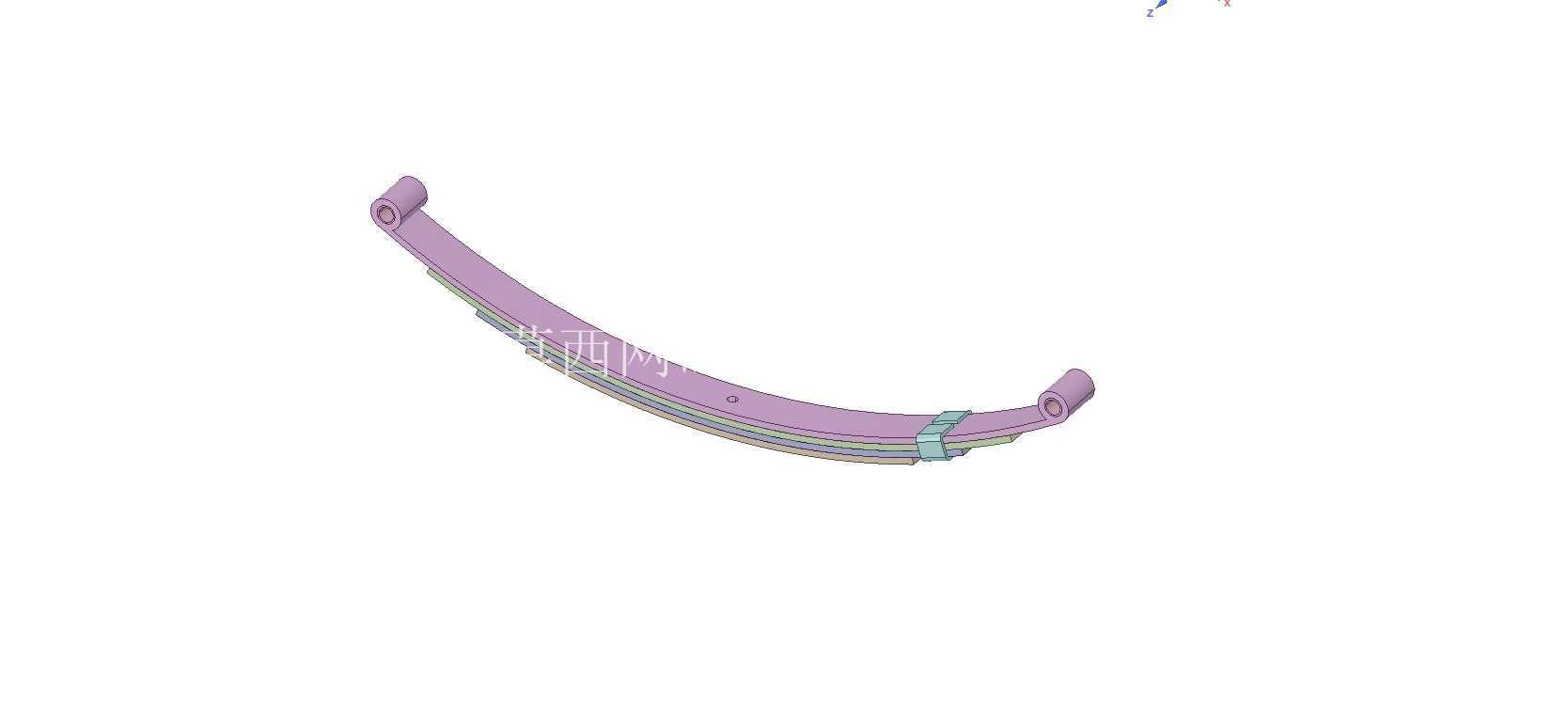

本次建模的板簧采用多片不等长合金弹簧钢叠合结构，主片两端做卷耳设计，分别对应前支架固定端与吊耳活动端的安装接口，卷耳内部预留衬套安装空间，可通过销轴与车架支座铰接，满足板簧在受载变形过程中的长度补偿需求，避免刚性连接产生的结构应力集中。各簧片按照等强度梁原理做变曲率设计，自由状态下各片曲率半径存在差异，组装后通过中心螺栓与多个U型卡箍固定叠合位置，卡箍设置在簧片长度方向的等分点位置，既可以防止各簧片在受载过程中发生横向错位，也能在反向回弹时限制主片单独受力，避免主片过载断裂。

从实际装车场景来看，该板簧安装在车架与车桥之间，垂直方向承受整车满载时的簧载质量，当车辆行驶在颠簸路面时，车轮受到的地面冲击通过车桥传递到板簧，板簧通过各片之间的相对滑动产生摩擦阻尼，将冲击动能转化为热能耗散，减少传递到车架的振动幅值，提升行驶平顺性。建模过程中需要重点关注各簧片的曲率匹配关系，自由状态下主片曲率最大，后续各片曲率依次减小，组装预紧后各片之间存在初始接触应力，保证空载状态下各簧片都能参与受力，避免单片应力过大。同时卷耳的中心距是核心安装边界尺寸，直接决定悬架的安装跨距，建模时需要保证两端卷耳的同轴度公差，避免装车时出现销轴装配卡滞的问题。

在结构细节处理上，各簧片的端部做切角与倒角处理，减少片间接触的应力集中点，避免长期交变载荷下簧片端部产生疲劳裂纹。中心螺栓的沉头孔深度需要匹配螺栓头尺寸，保证螺栓安装后不高出簧片表面，避免与车桥安装面产生干涉。卡箍采用冲压成型结构，通过铆钉固定在对应簧片上，卡箍与簧片侧面预留微小间隙，不影响簧片受载时的纵向滑动，同时限制最大张开量，防止板簧回弹时各片分离。

从设计校核的角度，建模时需要同步验证板簧的刚度特性，通过调整各片的厚度、长度、叠合数量，可以匹配不同的额定载荷需求，重卡车型用板簧单片厚度可达12-16mm，叠合数量在10-15片之间，轻卡车型则多采用6-8片的叠合结构，部分变截面少片簧则通过单片变厚度设计减少片间摩擦，提升平顺性，但承载能力略低于多片等截面结构。本次建模的多片式结构偏向重载工况设计，各片接触关系按照实际装配状态设置，可直接用于后续的悬架运动仿真、有限元强度校核，也可作为整车装配场景中的标准悬架部件调用，安装接口尺寸符合常规商用车悬架的通用设计规范，两端卷耳内径、板簧宽度、中心螺栓孔位置都适配主流载重车型的安装边界，无需额外调整即可完成虚拟装配。

在实际使用过程中，板簧的失效形式多为片间磨损导致的疲劳断裂、卷耳撕裂、中心螺栓剪断等问题，因此建模时在各片接触位置、卷耳过渡位置、中心螺栓孔位置都做了圆角过渡处理，还原实际加工中的工艺结构，避免三维模型出现尖锐棱角导致的应力集中仿真误差。同时卡箍的位置设置避开了板簧最大应力点，防止卡箍安装位置产生额外的应力集中，影响板簧的疲劳寿命。对于设备选型人员来说，该模型可直观展示板簧的叠合结构、安装接口位置，方便核对整车布置时的空间边界，确认板簧跳动时与周边车架、制动管路、转向杆件的间隙是否满足设计要求，避免实车装配时出现运动干涉问题。
