带铰链可旋转开合立方体卫星结构件

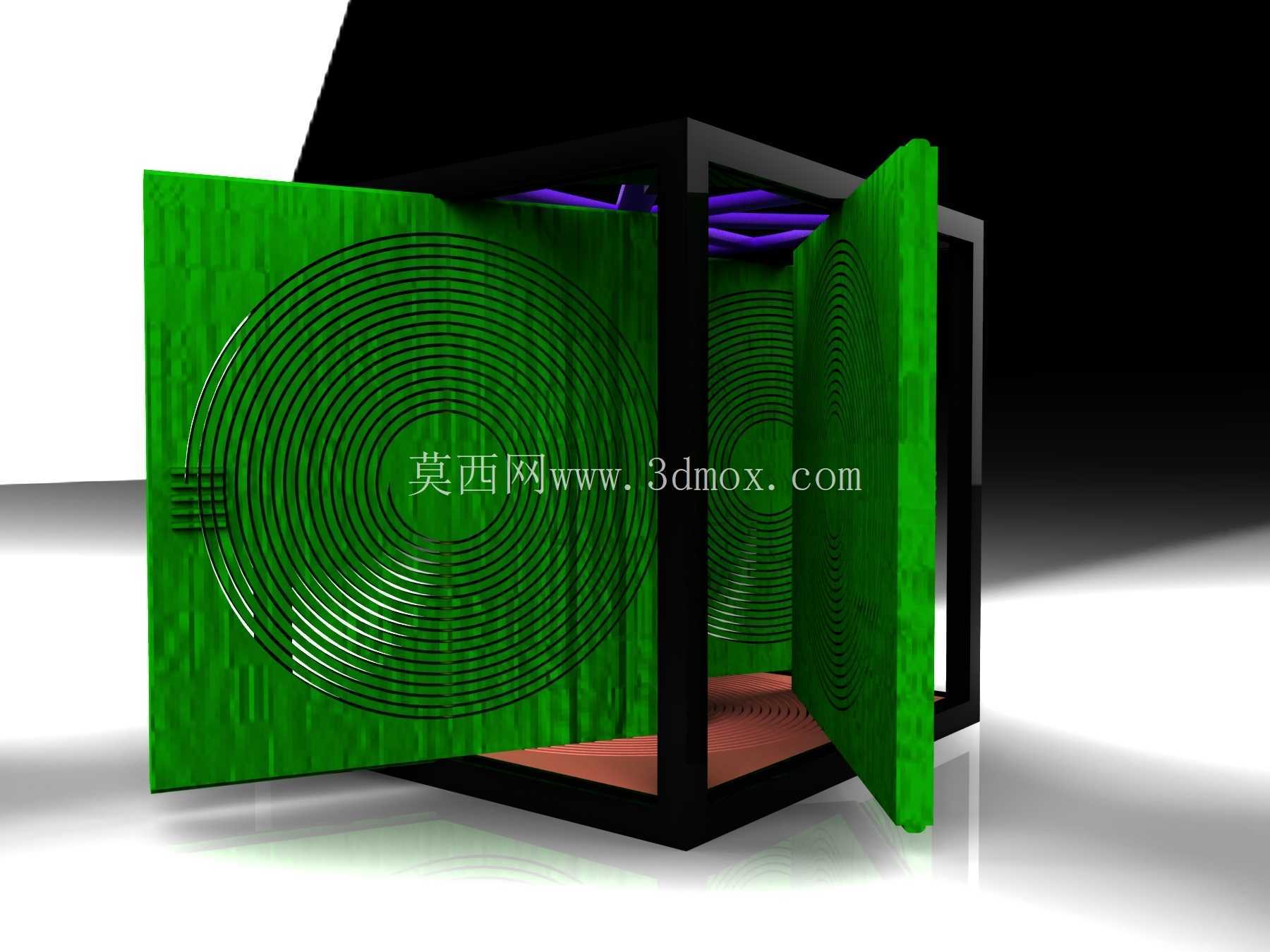

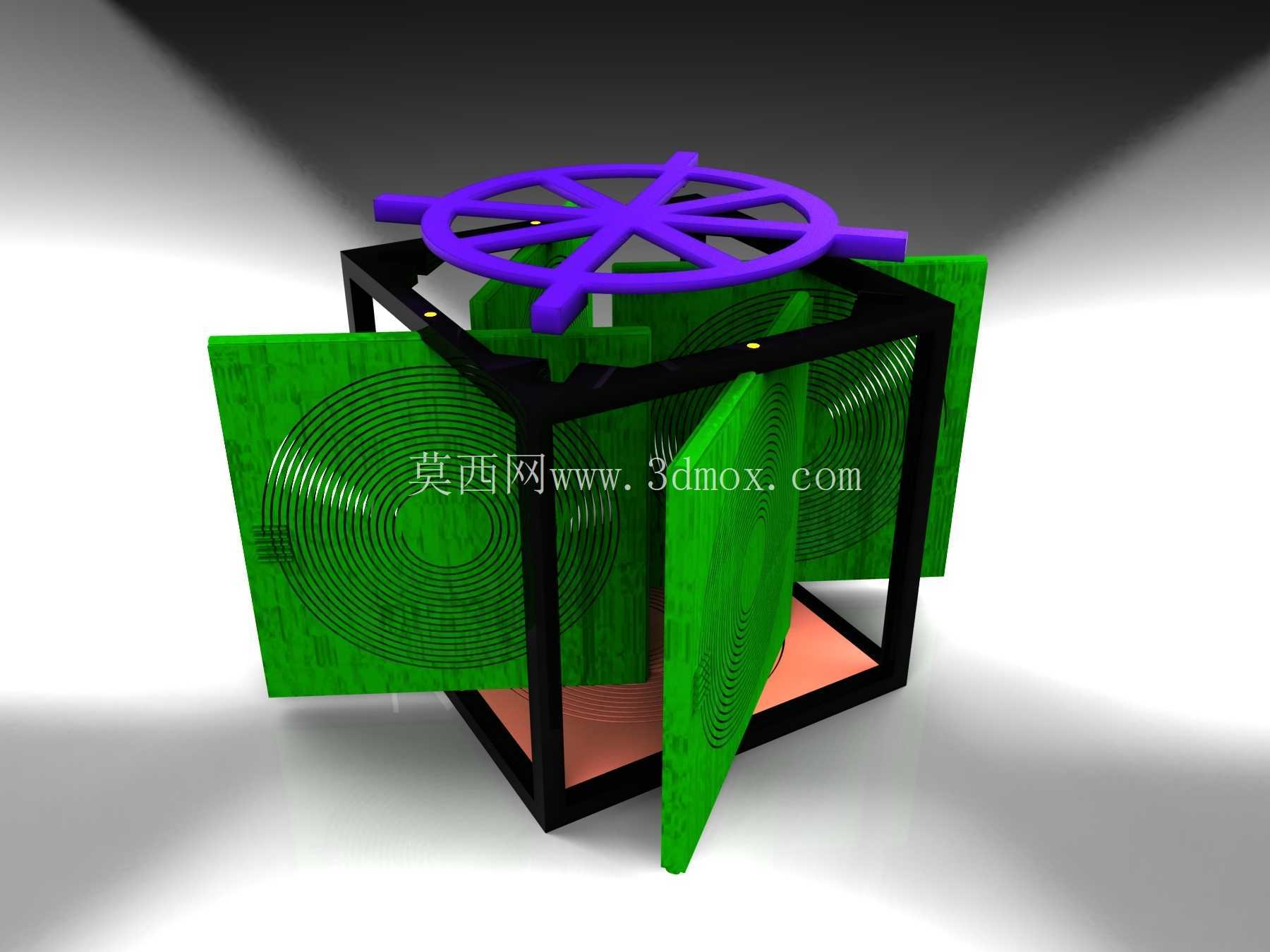

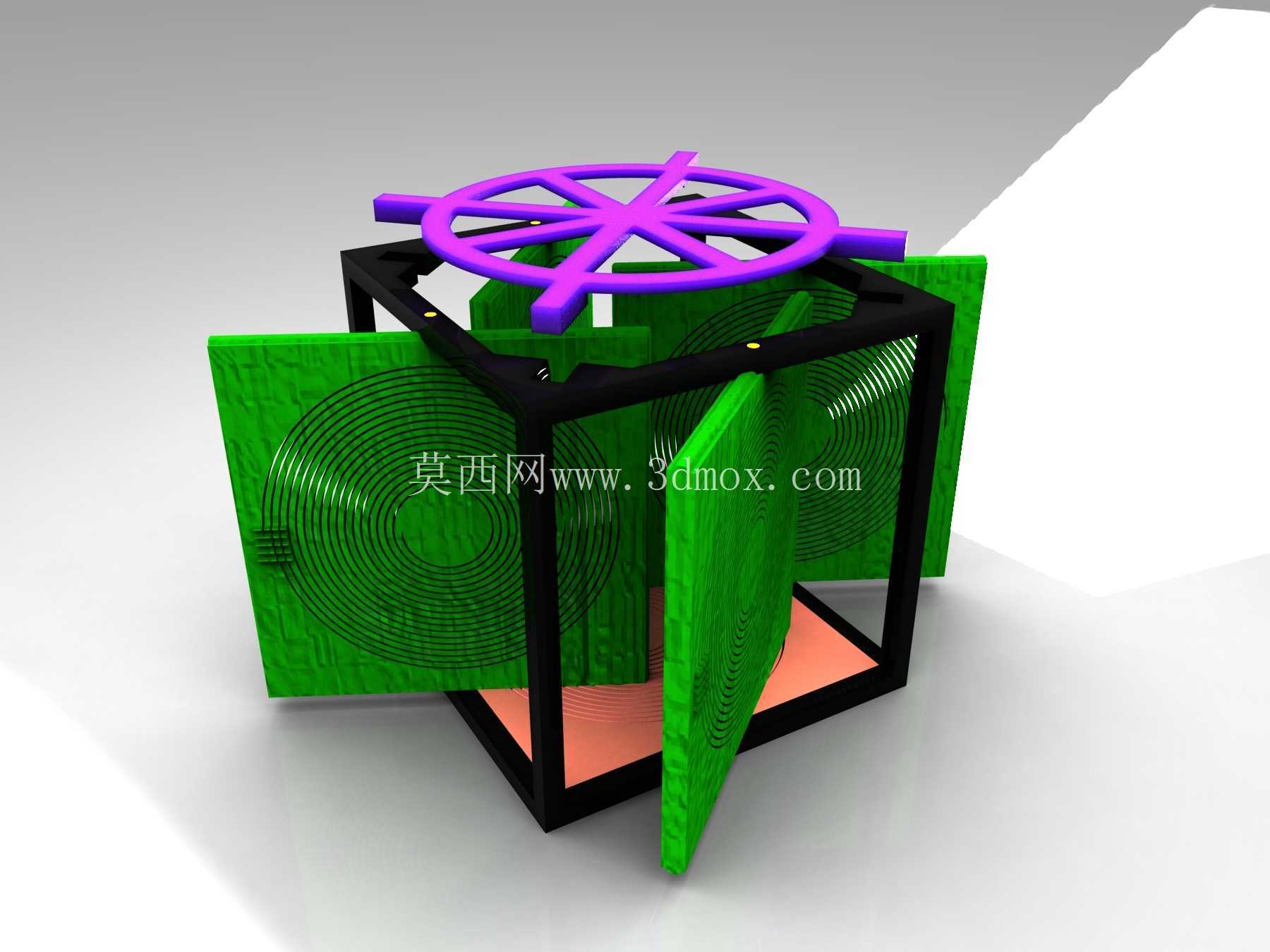

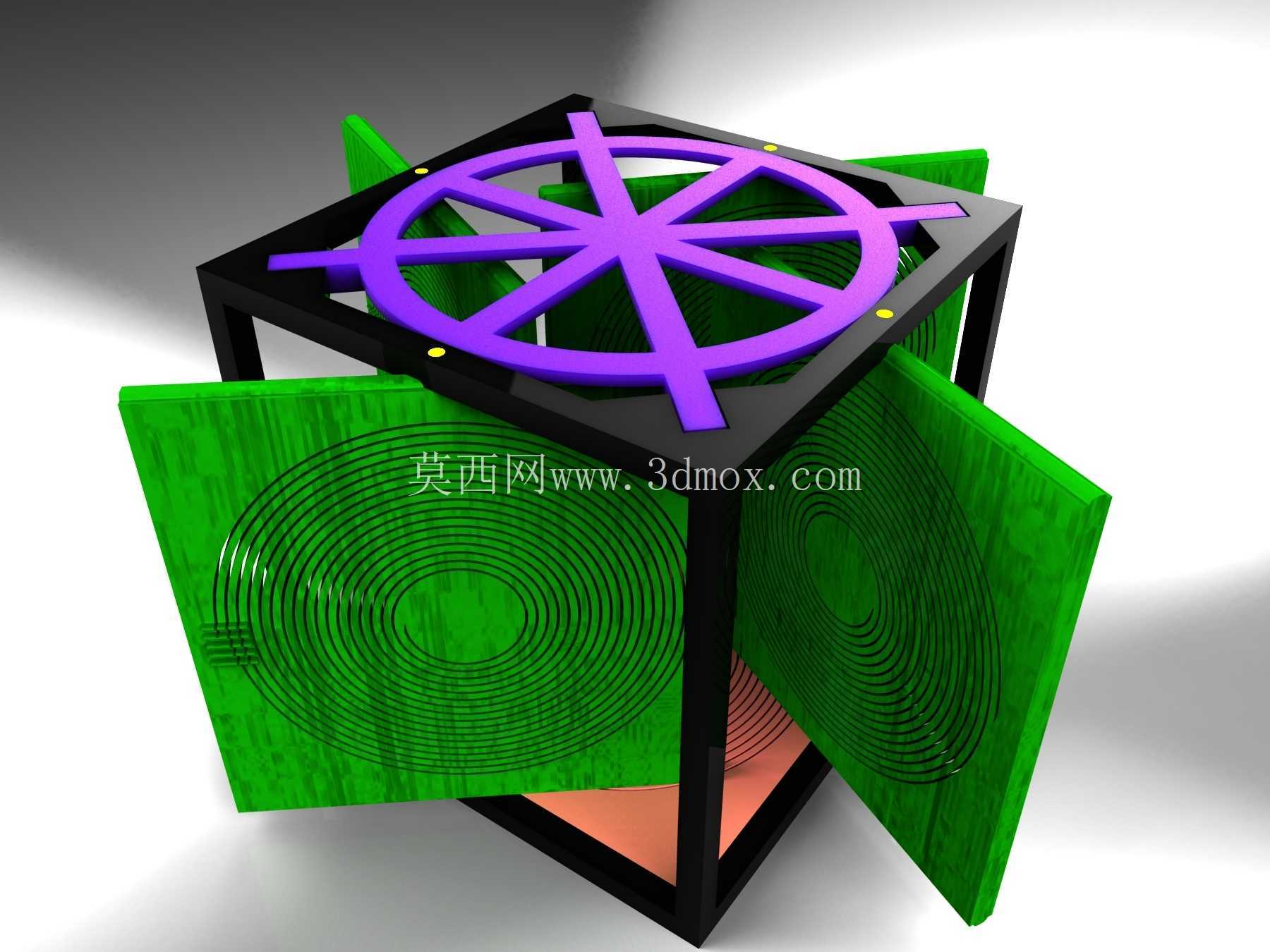

　　设计过程中优先考虑了增材制造的工艺适配性，所有铰链的转动间隙预留了0.3mm的打印余量，避免SLS工艺成型后出现粉末粘连导致的转动卡滞，整体结构没有需要额外装配的销轴类零件，所有铰链结构与板件、框架一体成型，减少了装配环节带来的累积误差。材料选择上采用PC与PET的混合耗材，兼顾了结构强度与耐磨性能，铰链位置经过反复的壁厚优化，转动部位的壁厚设置为1.5mm，既保证了反复旋转过程中的抗疲劳性能，又不会因为壁厚过大导致转动阻力过高，经过实测，单个铰链可承受超过1000次的开合循环而不出现裂纹或松旷。这款带铰链功能的立方体结构件，最初的设计出发点是为微纳卫星的模块化搭载提供可快速开合的防护承载单元，在立方星的地面测试、模块更换场景中，无需额外工具即可完成舱段的开启与锁止，大幅缩短整星测试阶段的拆装周期。从结构功能来看，六个面的板件通过内嵌的活铰链实现与中心框架的连接，每个板件可绕对应边的铰链轴旋转至90度开启状态，闭合时依靠板件边缘的卡扣结构与框架上的定位凸台完成扣合，锁止后板件与框架的贴合面间隙控制在0.2mm以内，可满足航天搭载场景下的振动工况要求，不会在发射过程中出现意外松脱。

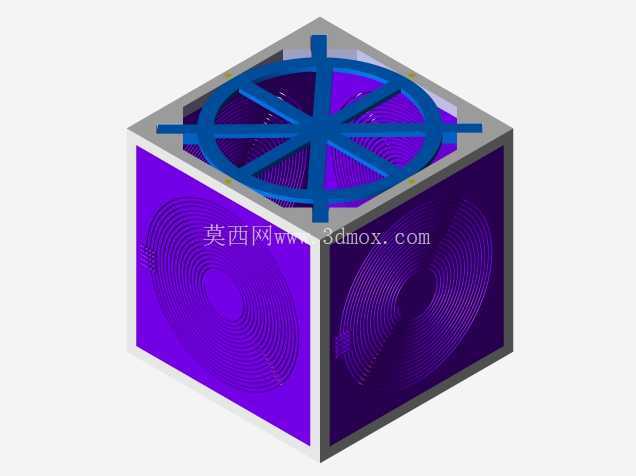

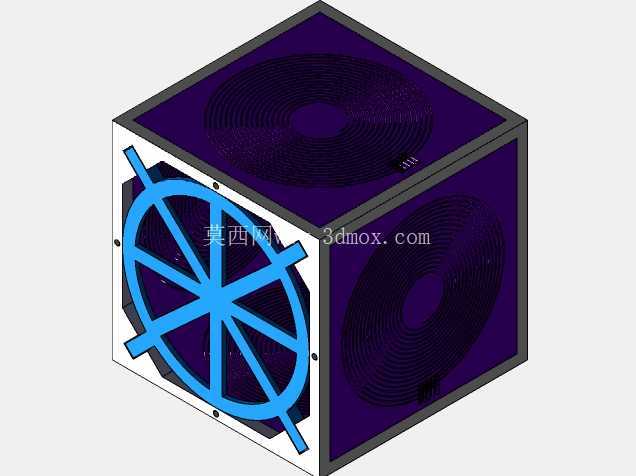

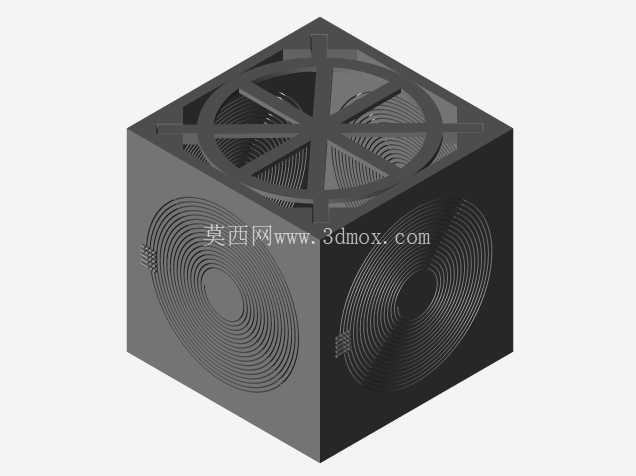

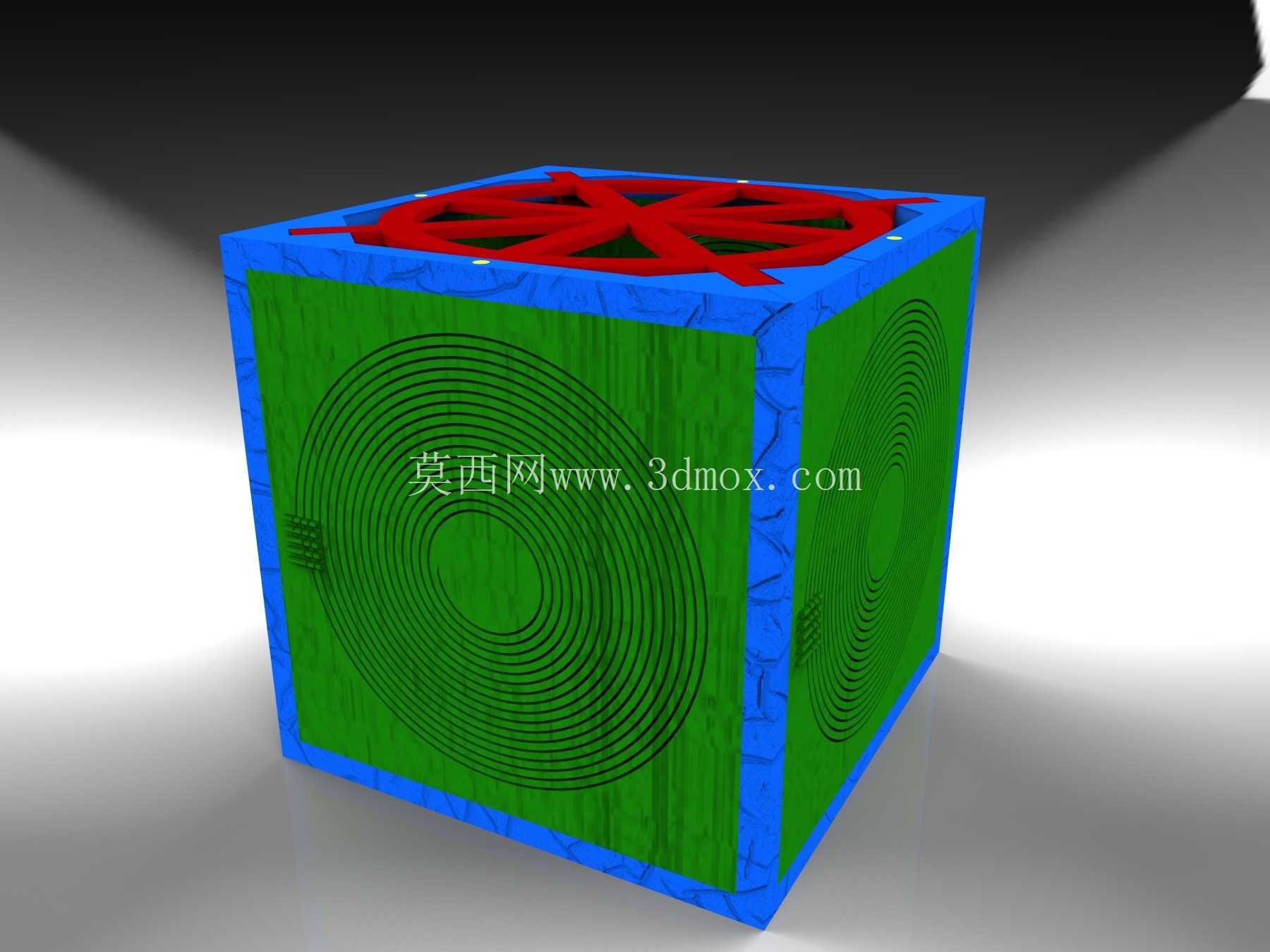

　　从安装边界来看，整体闭合状态为标准立方体构型，外轮廓尺寸适配1U立方星的搭载接口，每个板件的内表面预留了M2规格的螺纹安装孔位，可直接固定PCB板、传感器模块等星载设备，板件表面设计的同心圆纹理并非装饰结构，而是为了增加3D打印过程中材料的层间结合力，同时在开合过程中增加手指接触的摩擦力，方便操作人员在戴防静电手套的情况下完成开合操作。在地面应用场景中，这款结构也可作为模块化的电子元件防护盒使用，用于实验室中敏感电路板的临时存储与转运，活铰链的设计相比传统的合页连接结构，没有突出的外部零件，不会在转运过程中勾挂其他线缆或设备，闭合后的整体结构刚性充足，可承受1米高度的自由跌落而不出现结构损坏。

　　设计阶段针对铰链的转动阻尼做了多轮迭代，最初的版本阻尼过小，板件在开启后无法保持在固定角度，容易出现自行闭合夹手的问题，后续通过调整铰链接触面的粗糙度以及配合过盈量，将转动阻尼控制在0.2N·m，开启到任意角度都可保持稳定停留，无需额外的支撑结构。整体结构的重量控制在125克，相比同尺寸的铝合金机加工盒体重量降低了60%以上，对于航天搭载场景来说，每克重量的降低都能减少对应的发射成本，同时非金属材料的特性也不会对星载的通讯模块产生信号屏蔽，板件上可根据需要开设透气孔，满足真空环境下的泄压要求。

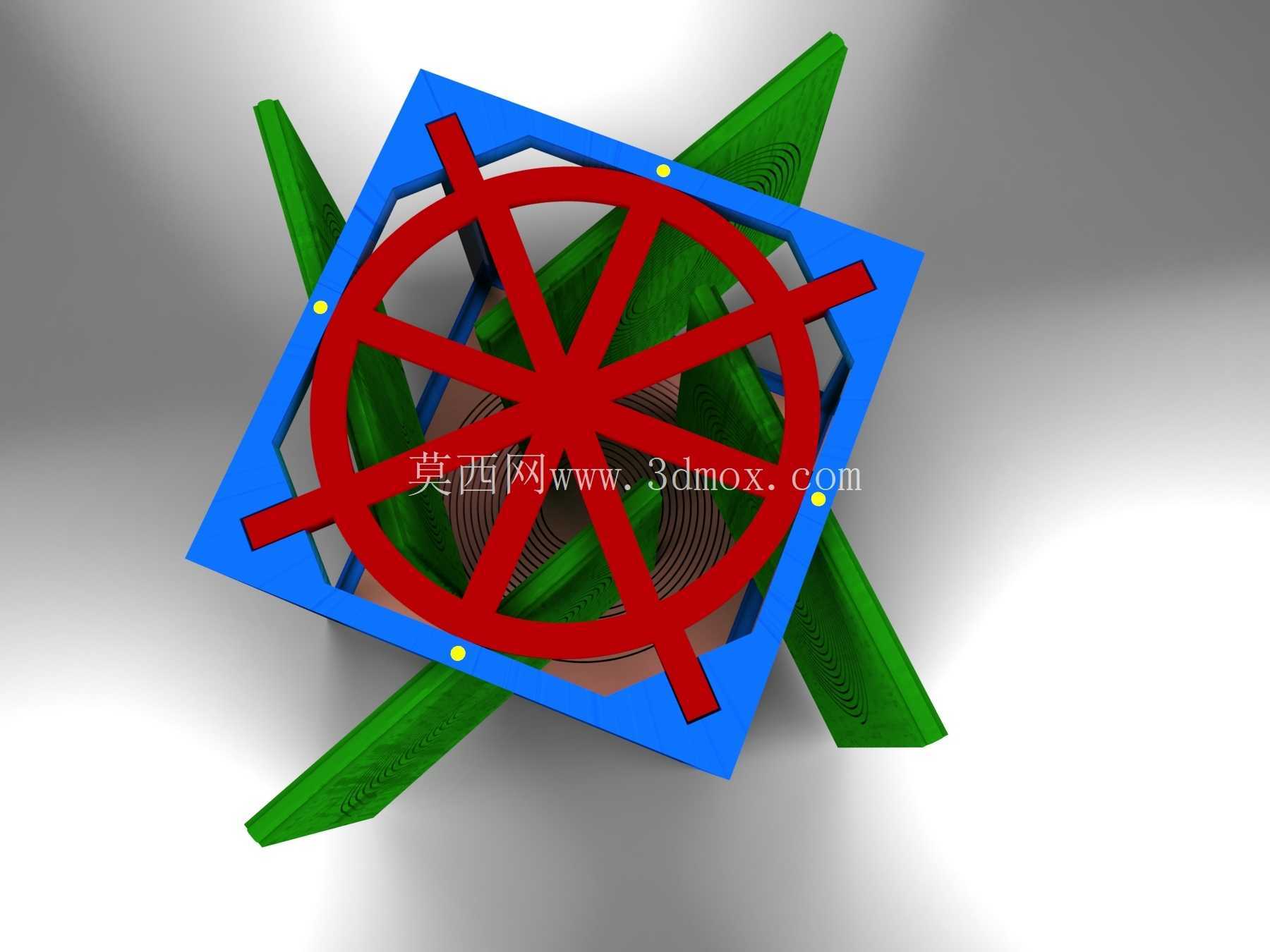

　　在3D打印过程中，这款结构无需添加支撑材料，所有悬空部位的倾斜角度都大于45度，符合SLS工艺的自支撑要求，打印完成后仅需清理表面浮粉即可直接使用，不需要进行后续的打磨或装配工序，大幅缩短了单件的制造周期，小批量试制阶段单台3D打印机24小时内可完成8件的生产，可满足快速迭代的测试需求。结构的中心框架采用等边的方形型材构型，每个边的截面为L型，在保证结构刚性的同时最大化内部的可用空间，框架的八个角位置做了R2的圆角处理，避免应力集中导致的打印变形或受力开裂，板件与框架的贴合面设计了0.1mm的定位止口，闭合后可实现精准定位，不会出现板件错位的问题。
