镂空框架式可旋转立方卫星结构件

在微纳卫星的快速迭代研发流程中，结构件的轻量化与功能集成度始终是结构设计环节的核心考量指标，尤其是面向1U-3U规格的立方星平台，每克结构重量的削减都能为有效载荷、能源模块预留更多搭载空间，同时降低发射阶段的载荷配重成本。这款可旋转的立方体框架结构，正是针对立方星在轨展开、姿态调整环节的功能需求做的定向优化设计，区别于传统封闭盒式的立方星主承力结构，该设计采用框架式镂空构型，将主承力边框与内部功能安装位做了一体化整合。

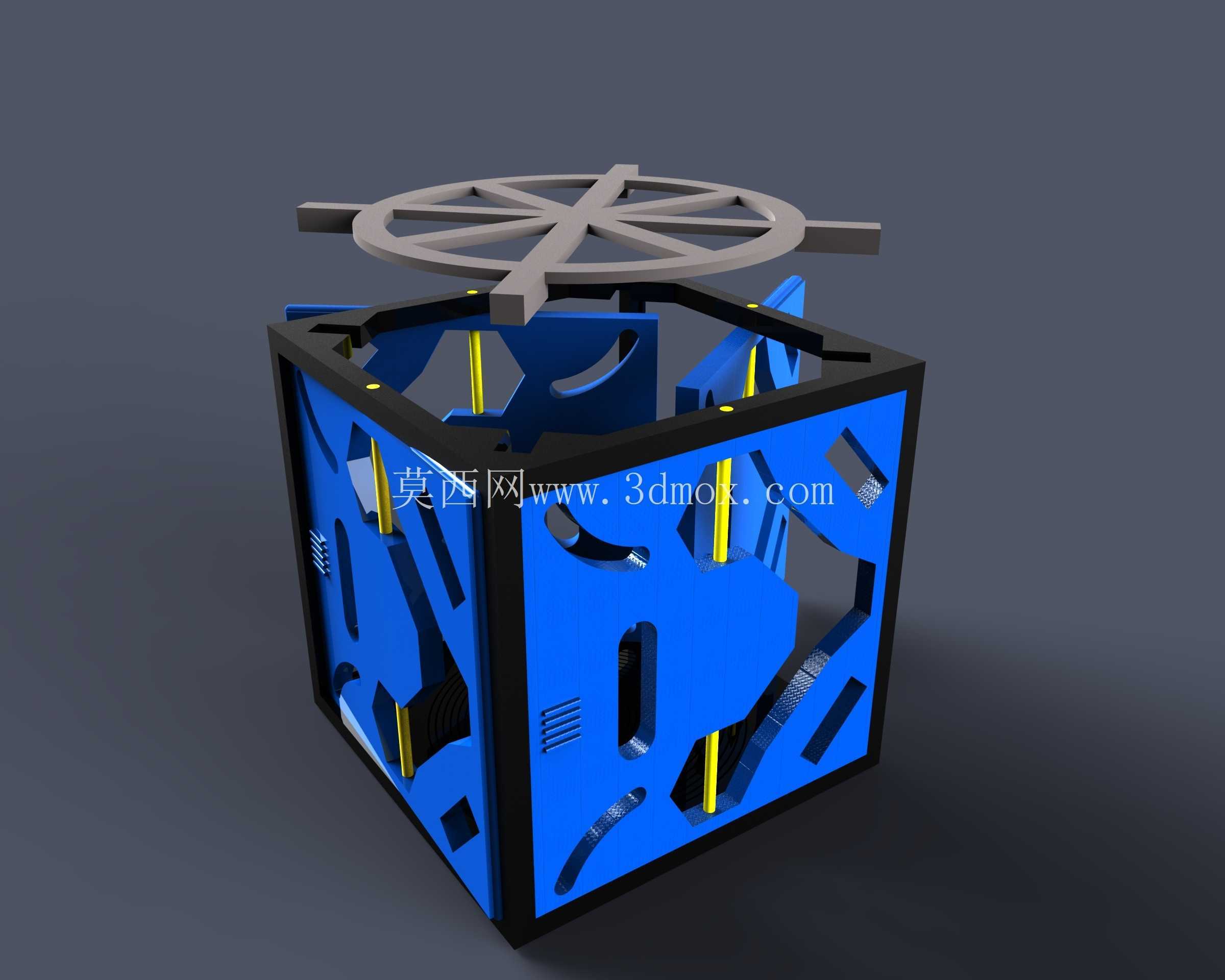

从实际应用场景来看，这类结构主要适配教学验证类立方星、业余无线电通信卫星以及近地轨道短期在轨试验平台，这类卫星普遍不需要长期在轨的高强度辐射防护结构，反而对结构自重、内部组件安装便捷性、外置天线/传感器的展开兼容性有更高要求。结构顶部集成的轮状旋转支撑结构，可直接搭载外置的全向天线、太阳翼辅助展开机构或者低精度姿态敏感器，通过框架预留的竖向支撑柱作为旋转轴的安装基准，不需要额外加装独立的旋转支架，减少了连接紧固件的数量，也降低了装配环节的公差累积风险。

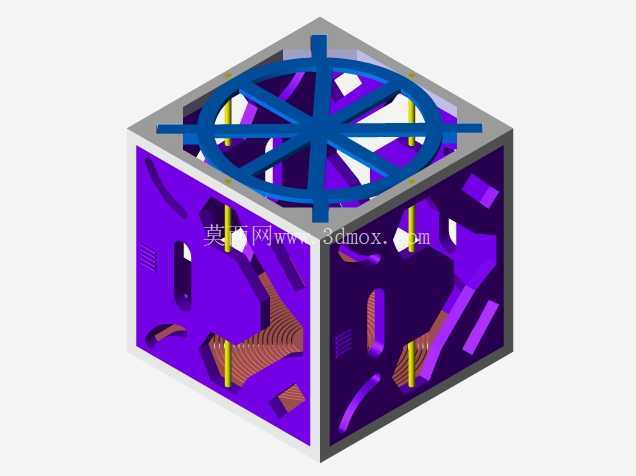

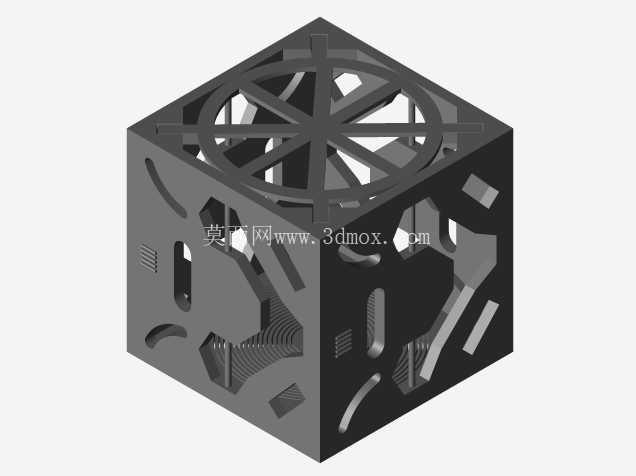

设计思路上，该结构没有沿用传统立方星的整板拼接方案，而是将六个面的承力结构做了拓扑优化，在每个侧面的非承力区域开设大尺寸镂空槽，这些镂空槽并非随意开设：槽位的走向完全匹配内部线束的走线路径、传感器的探测窗口朝向，同时避开了主承力梁的应力传递路径，经过拓扑优化后的框架结构，在同等承载能力下，整体材料用量比传统封闭盒式结构降低近三成，对应的增材制造打印周期也同步缩短，对于小批量试制的科研类卫星项目来说，能够有效压缩样件迭代的时间成本。

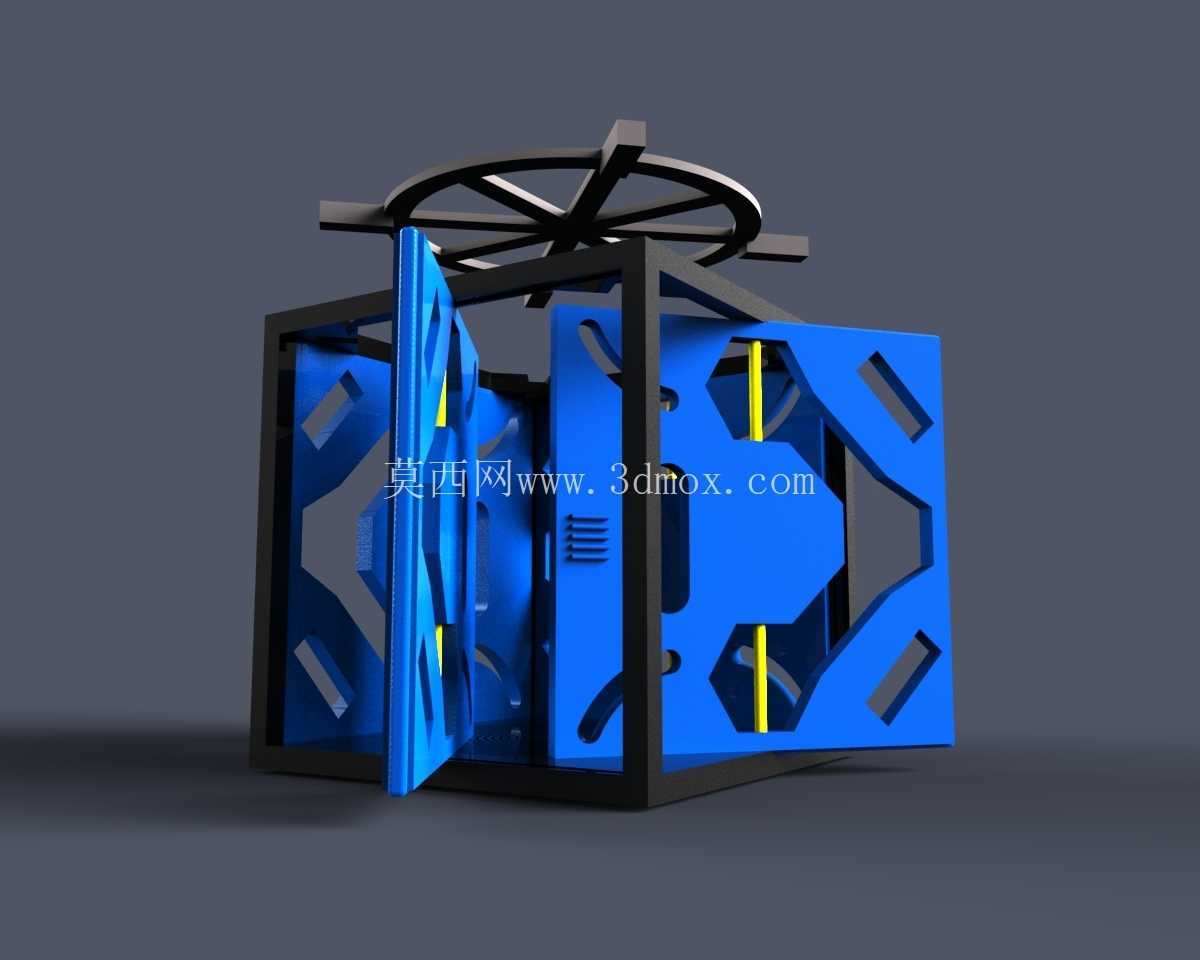

结构的安装边界完全匹配标准立方星的部署接口，外部轮廓尺寸严格遵循通用立方星的尺寸规范，能够直接适配标准的立方星部署器导轨，不需要额外做适配转接结构。框架边角处做了圆弧过渡处理，避免入轨部署时剐蹭部署器内壁，同时每个侧面的镂空槽边缘都预留了标准化的安装孔位，可直接固定PCB板、电池组、姿控模块等星载组件，孔位间距遵循通用的星载设备安装孔距标准，不需要对商用现货的星载电子模块做额外的打孔改装。竖向的黄色支撑柱既是旋转结构的导向轴，也是上下框架的连接拉紧件，装配时只需要从顶部将支撑柱穿入对应孔位锁紧，即可完成整体结构的拼接，不需要复杂的工装夹具辅助定位，单套结构的装配时间可以控制在十分钟以内。

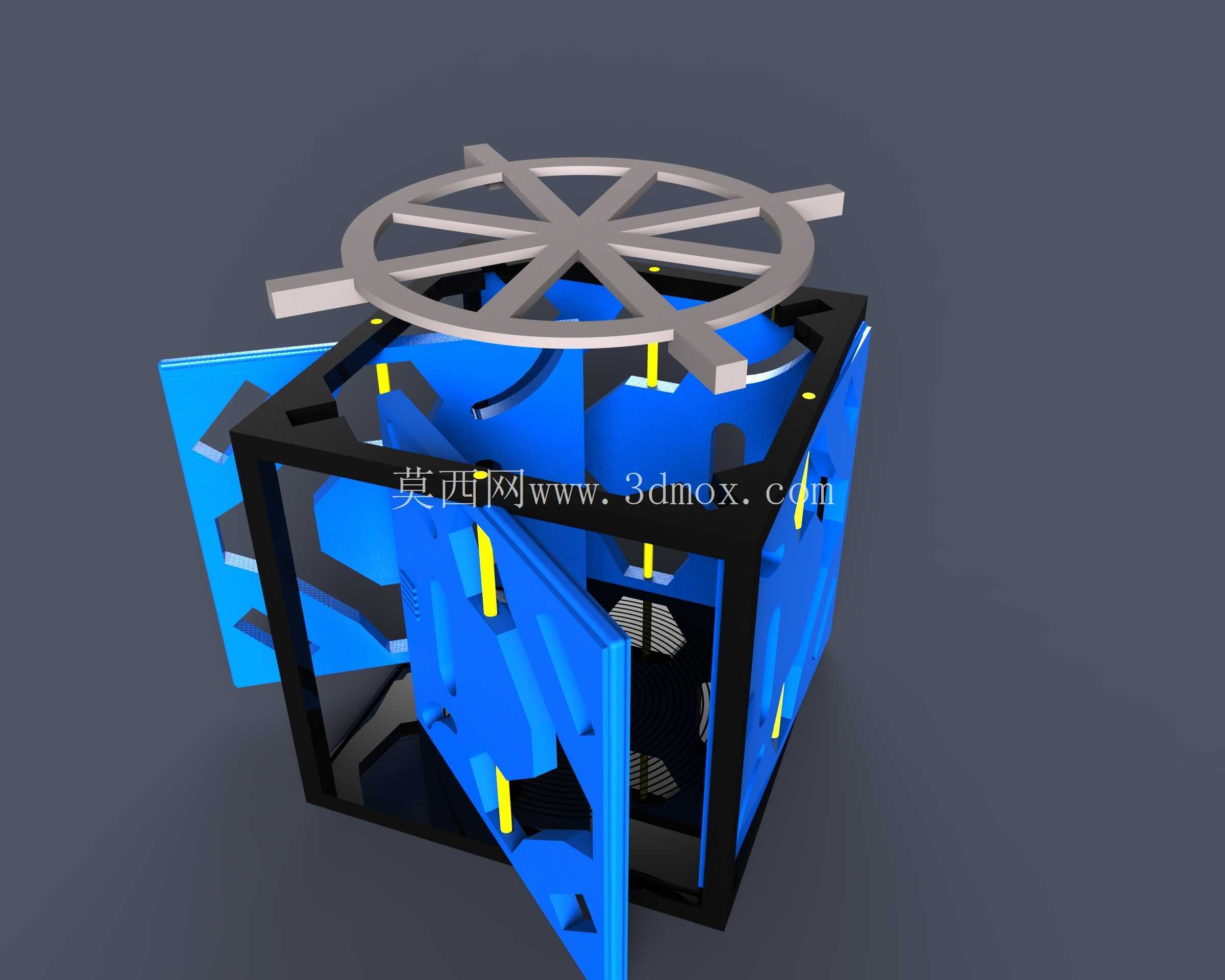

从功能特性来看，顶部的轮状旋转结构采用辐条式构型，在保证自身结构刚度的前提下，尽可能降低旋转部分的转动惯量，搭配小型步进电机即可驱动旋转，不需要选用大扭矩的驱动组件，进一步降低了姿控系统的功耗与重量。旋转结构的辐条间隙可直接作为天线的辐射窗口，不会对无线电信号产生屏蔽，外置的传感器也可以直接固定在辐条上，随着旋转结构完成周向的扫描探测，不需要额外加装扫描驱动机构。框架的镂空设计同时兼顾了热控需求，在轨运行阶段，星载电子设备产生的热量可以直接通过镂空槽向外辐射，不需要在结构内部额外铺设大量的热控涂层或热管，简化了热控系统的设计复杂度。

在增材制造的工艺适配性上，该结构的所有镂空槽都做了自支撑角度设计，打印过程中不需要添加大量的支撑结构，打印完成后只需要简单去除少量连接支撑即可进行后处理，支撑材料的消耗量极低，也避免了支撑去除过程中对结构安装面的损伤。结构的所有安装孔都设计为自导向锥口，装配时紧固件可以快速对准孔位，即使存在少量的打印形变，也可以通过锥口的导向作用完成装配，降低了对打印件形位公差的精度要求，进一步提升了成品率。
