垂直式分线板载USB2.0接口转接模块

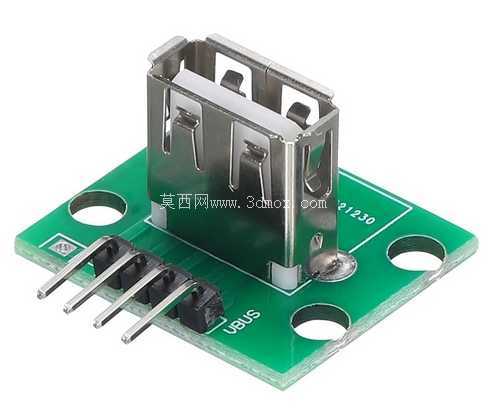

　　在小型嵌入式设备、桌面测试治具、DIY电子外设的内部布线场景里，经常会遇到主板原生USB接口位置偏移、接口朝向与设备外壳开孔不匹配、板端焊盘直接受力易脱落的问题，这类垂直安装在分线载板上的USB2.0接口，就是为了解决这类布线与结构干涉痛点设计的转接部件。不同于直接焊接在主控板上的贴片USB座，这款模块把标准USB2.0 Type-A母座垂直固定在一块小型PCB载板上，载板一侧引出4根直插排针，能够直接插在面包板、洞洞板或者预先设计好的主控板排针座上，不需要在主控板上预留大面积的USB座焊盘空间，也不用反复调整主控板的摆放角度来适配外壳的USB开口位置。

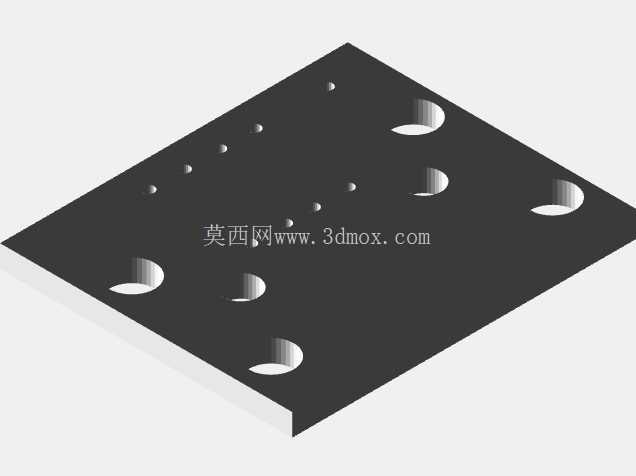

　　从结构设计的角度看，这款模块的核心设计逻辑是把接口的插拔受力全部转移到独立载板上，载板上预留了三个圆形安装孔，能够通过M2或者M2.5的铜柱、螺丝直接固定在设备壳体的内部筋位上，当用户反复插拔USB设备的时候，插拔产生的径向、轴向力会通过载板传递到设备壳体上，不会拉扯主控板上的焊盘，避免长期使用后出现焊盘脱落、接口虚接的问题。USB母座采用金属外壳全包覆设计，金属壳的固定脚直接穿过载板焊盘焊接，除了提供结构强度之外，还能起到电磁屏蔽的作用，减少USB信号传输过程中受到的周边电路电磁干扰，保证USB2.0 480Mbps的传输速率稳定。

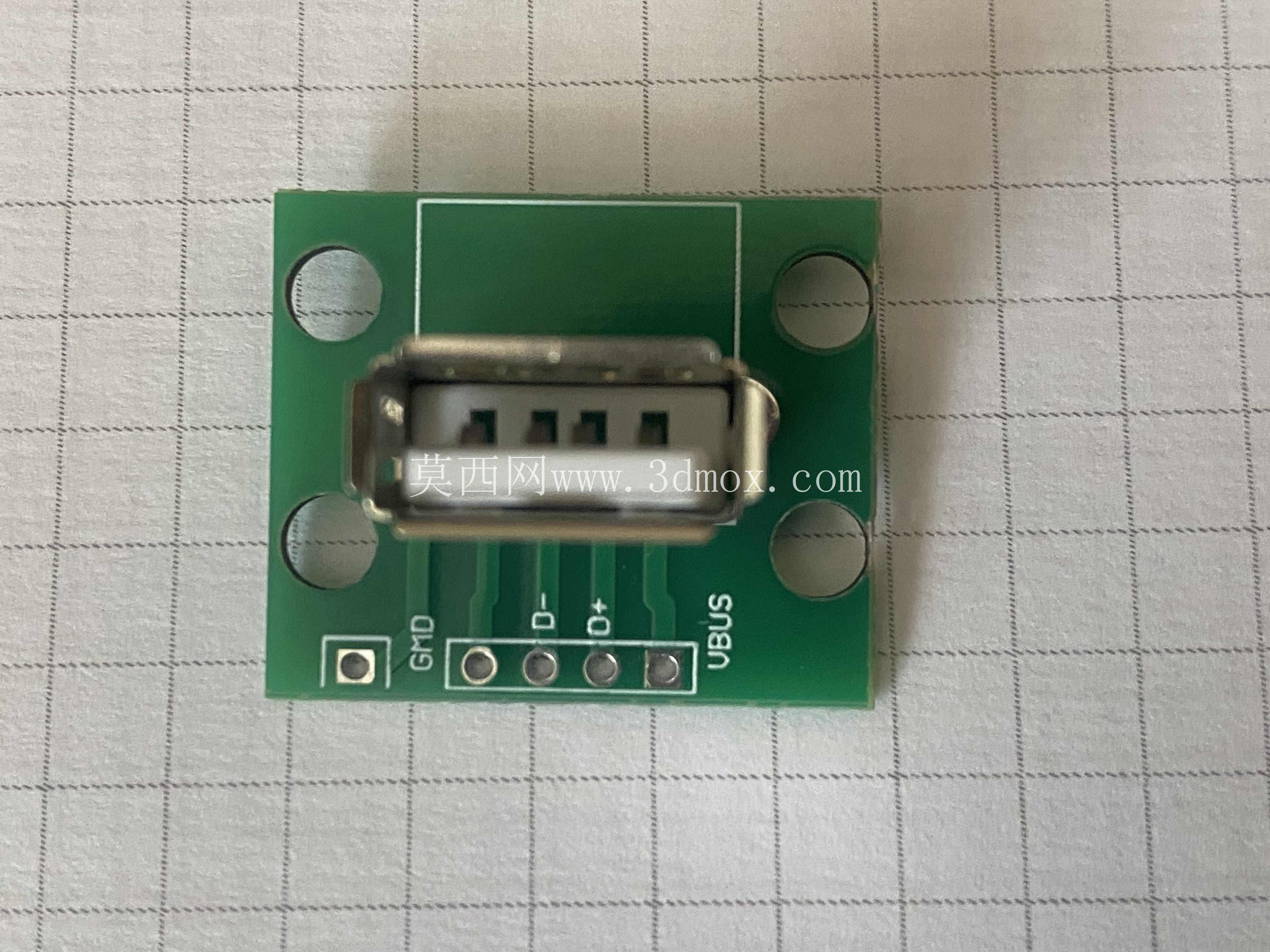

　　载板上的排针引脚定义直接对应USB2.0的VCC、D-、D+、GND四个核心引脚，没有额外的扩展电路，属于纯物理转接结构，不需要额外的驱动芯片，信号传输延迟几乎可以忽略，不管是接U盘、USB串口模块、小型USB外设都能直接适配。安装边界上，这款模块的整体高度从载板底面到USB母座顶面控制在15mm以内，载板的长宽尺寸不到30mm见方，三个安装孔的孔位间距做了标准化设计，能够适配市面上绝大多数小型桌面设备的内部安装空间，垂直安装的USB母座开口方向与载板平面呈90度，刚好对应设备外壳侧面的水平开孔，不需要额外做转接线缆来调整接口朝向，能大幅简化设备内部的布线流程，减少飞线带来的信号干扰和结构杂乱问题。

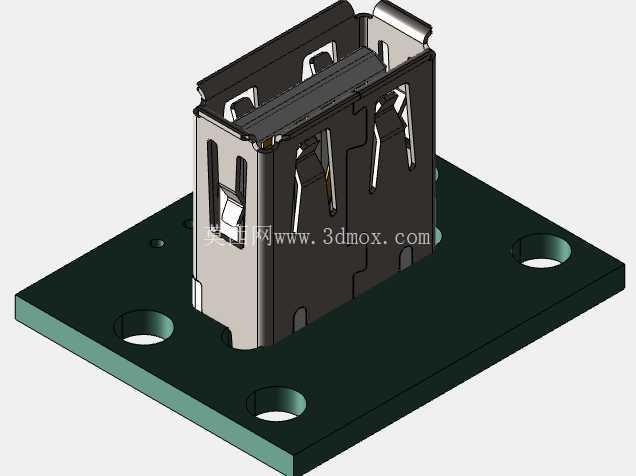

　　在实际的测试治具应用中，这类模块还可以作为可快速更换的接口备件，当测试工位的USB接口因为长期插拔出现接触不良的时候，不需要重新焊接主控板上的接口，只需要拔下旧的模块更换新的即可，能大幅缩短治具的维护停机时间。对于三维结构设计人员来说，在做小型电子设备的结构堆叠时，直接调用这款模块的三维模型，能够精准预留出接口的插拔空间、安装孔的固定位置，提前模拟USB插头插入后的干涉情况，避免结构开模后才发现接口位置偏移、插头与外壳干涉的问题。载板的边缘做了圆角处理，不会在安装过程中划伤内部的线材，金属USB座的边缘也做了折边处理，没有尖锐的毛刺，插拔USB设备的时候不会刮伤插头的金属外壳。排针的长度刚好是标准直插排针的长度，既能保证插接到排针座后的接触可靠性，也不会因为引脚过长突出载板背面，导致安装时与下方的电路板出现短路问题。
