适配Arduino的旋转编码器安装子板结构

在嵌入式开发与小型电控设备的搭建过程中，旋转编码器是实现参数调节、菜单选择、角度反馈的核心人机交互部件，这类部件常被用于小型数控装置、桌面实验设备、开源硬件项目的操作面板上，用来替代传统电位器实现无极限的旋转调节，同时还能通过按压动作实现确认功能，相比普通电位器拥有更长的使用寿命与更精准的调节步进。这款适配Arduino平台的旋转编码器子板，核心是解决常规编码器引脚零散、直接焊接在主控板上占用空间、安装定位不准的问题，通过独立子板的形式将编码器与直插排针整合，既可以通过排针直接插接到Arduino扩展板上，也能通过杜邦线实现远距离连接，适配不同的设备面板安装需求。

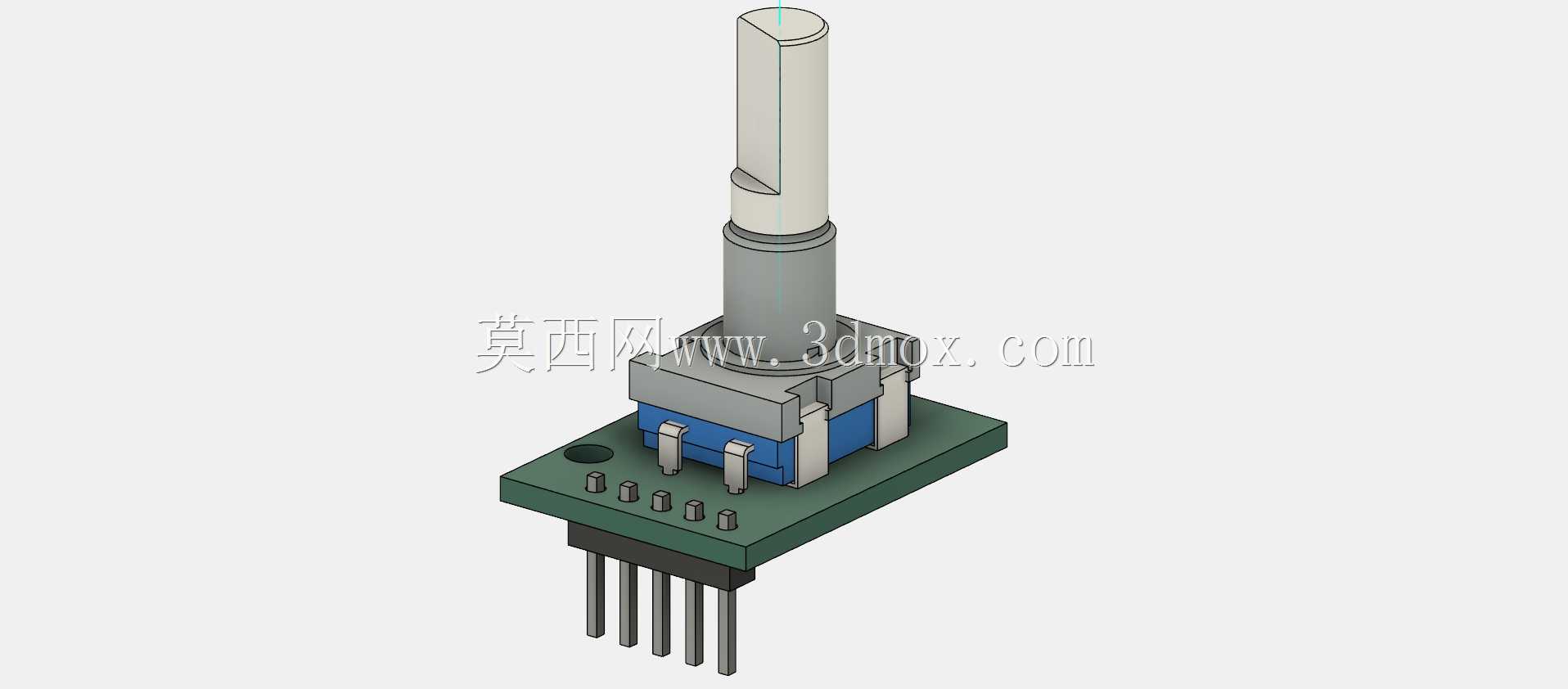

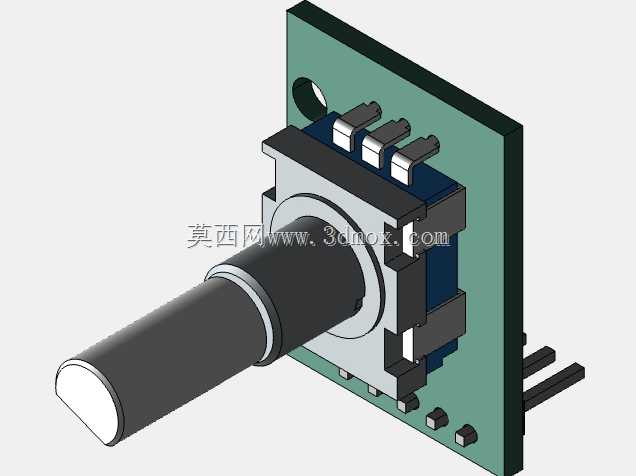

从结构设计来看，子板采用标准PCB作为承载基体，编码器本体通过直插销钉定位在PCB板面上，销钉的尺寸完全匹配编码器底部的定位孔，安装时不需要额外调整位置，直接将销钉插入对应孔位后焊接即可，能保证编码器轴体与PCB板面保持垂直，避免出现轴体歪斜导致旋钮安装后卡滞、旋转手感不一致的问题。编码器的轴体采用扁位设计，适配市面上常见的塑料旋钮与金属旋钮，安装旋钮时只需要将旋钮的顶丝对准扁位锁紧，就能避免旋钮旋转时出现打滑的情况，轴体的伸出长度预留了足够的面板安装余量，即使面板厚度在2mm以内，都能保证旋钮完全安装到位，不会出现轴体过短导致旋钮无法固定的问题。

子板底部采用标准2.54mm间距的直插排针作为连接接口，排针的引脚定义完全匹配常规旋转编码器的输出逻辑，分别对应电源、地、A相输出、B相输出与按压开关输出，接线时不需要额外查阅引脚定义，直接按照排针顺序连接到Arduino的对应IO口即可，能大幅减少接线错误的概率。PCB板上预留了编码器引脚的焊接焊盘，焊盘尺寸经过优化，既适合手工焊接，也能满足回流焊的批量生产要求，对于个人开发者来说，使用普通电烙铁就能完成焊接组装，不需要特殊的焊接设备。

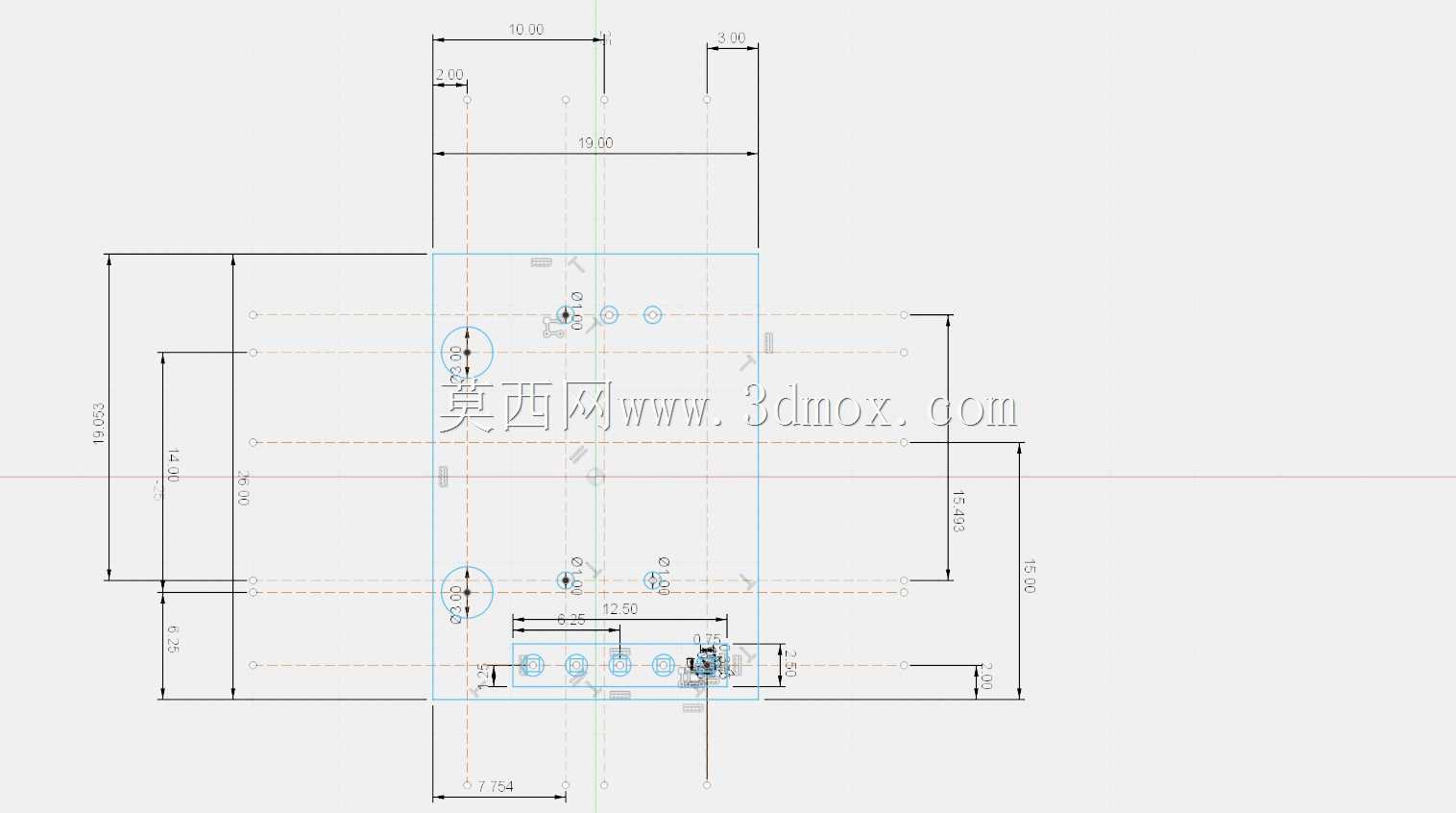

在安装边界上，子板的整体外形尺寸控制得非常紧凑，PCB板的边缘距离编码器本体预留了足够的焊接操作空间，不会因为板件过小导致焊接时烫手，同时板上没有布置过高的元器件，安装到设备内部时不会和其他元器件产生空间干涉。编码器的旋转扭矩保持在常规的手感区间，既不会因为扭矩过轻导致误触，也不会因为扭矩过重导致调节费力，按压开关的行程清晰，按压反馈明确，能让使用者明确感知到按压动作是否触发。

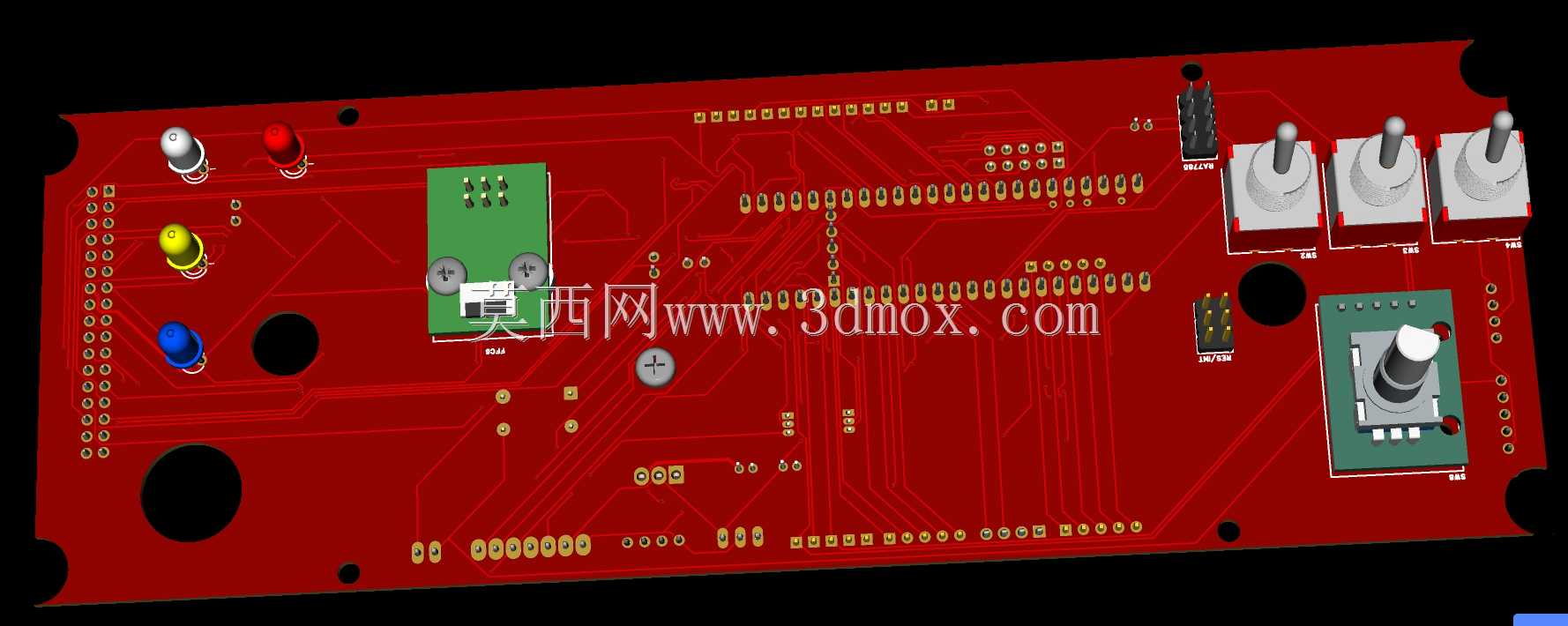

在实际应用场景中，这款子板可以直接用在桌面级3D打印机的操作面板上，用来调节温度、移动轴体位置、选择菜单选项；也可以用在小型音频设备上，作为音量调节与输入切换的控制部件；还能集成到小型机器人的遥控装置上，实现运动速度与方向的精准控制。相比直接将编码器焊接在主控板上的方案，这种独立子板的形式可以根据设备面板的位置灵活调整安装位置，不需要改动主控板的设计，当编码器出现磨损故障时，只需要更换子板即可，不需要对主控板进行拆焊维修，能大幅降低后期维护的成本。

设计过程中针对编码器的引脚受力做了优化，排针与编码器引脚之间的走线宽度满足信号传输的电流要求，同时在编码器的固定位置增加了焊盘的受力面积，避免反复插拔旋钮时导致编码器引脚脱焊。PCB板的边角做了圆角处理，不会因为尖锐的边角划伤操作人员或者设备内部的线材，板上的安装孔位可以配合铜柱将子板固定在设备内部的支架上，即使设备出现振动，也不会导致子板移位或者接线松脱。
