发电机离心式冷却风扇结构设计

这款风扇是配套小型通用发电机使用的冷却导流部件，日常在开架式汽油发电机、小型柴油发电机组的动力端装配，直接套设在发电机转子的输出轴端，随转子同步运转，核心作用是在机组运行过程中，通过叶片旋转形成定向气流，带走发电机定子绕组、铁芯以及相邻动力缸头部位累积的热量，避免机组因持续工作出现温升过高、绝缘老化加速、输出功率衰减的问题。

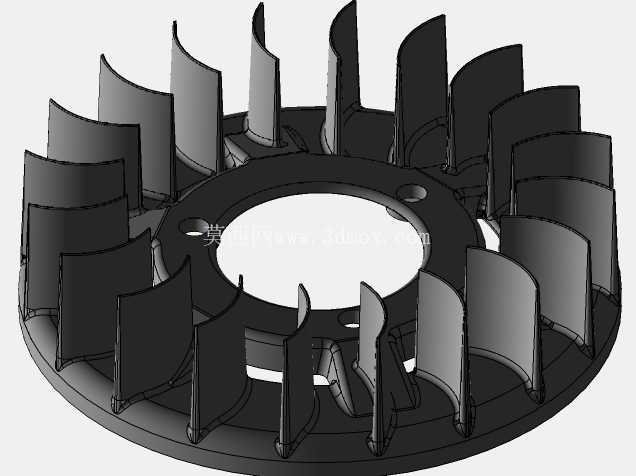

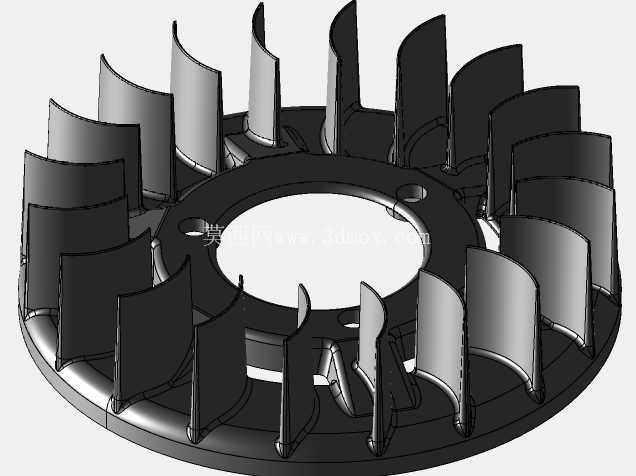

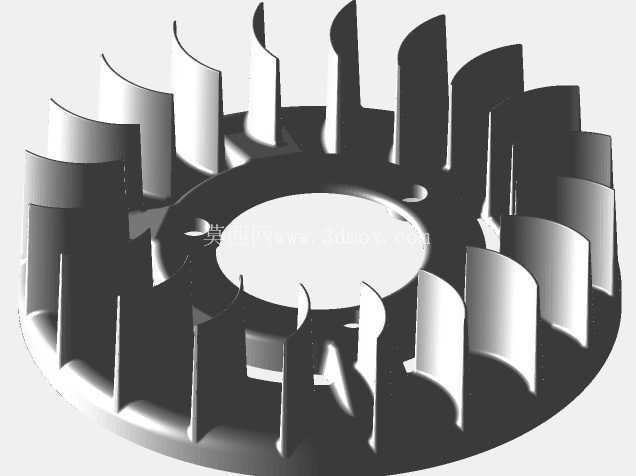

从结构设计逻辑来看，整体采用后向离心式叶片布局，所有叶片沿中心轮毂周向均匀排布，叶片型线经过弧度优化，既保证旋转过程中气流可以沿径向顺畅导出，又能控制叶片运转时的风阻损耗与气动噪音，避免机组运行时冷却风噪过大影响使用体验。中心轮毂位置设置了与发电机轴径匹配的安装孔位，孔侧预留的定位凹点可与轴端的定位销配合，保证风扇与转轴的同轴度，避免高速旋转时出现动平衡超标、整机抖动的问题。轮毂与外圈叶片之间设置了环形连接筋，既可以提升整体结构强度，避免长期高速运转下叶片出现形变偏移，也能对气流起到一定的整流作用，让导出的气流更均匀地覆盖发电机的散热鳍片区域。

安装边界方面，这款风扇的轴向厚度控制在适配小型发电机端盖的预留空间范围内，安装后不会与端盖内部的绕组、接线端子产生运动干涉，外圆直径与发电机导风罩的内径匹配，装配后导风罩可以将风扇产生的气流完全约束在散热风道内，避免气流散逸降低冷却效率。叶片根部与轮毂的连接位置做了圆弧过渡处理，减少应力集中点，即使在发电机满负荷连续运转的高转速工况下，也能避免叶片根部出现疲劳断裂的问题。

实际应用场景中，这类风扇直接决定了发电机的持续运行时长上限，如果风扇结构设计不合理，气流导向偏差，会导致发电机局部区域散热不足，轻则触发机组的过热保护停机，重则烧毁绕组造成设备报废。设计过程中需要兼顾动平衡性能，每片叶片的重量偏差控制在极小范围内，周向排布的角度误差严格管控，保证高速旋转时的振动量在允许区间，不会连带发电机转轴出现额外的轴承磨损。同时叶片的倾角设计经过反复验证，在匹配发电机额定转速的前提下，能实现最优的风量风压平衡，既满足散热所需的风量要求，又不会因为叶片负载过大额外消耗发电机的输出功率。

从结构细节来看，叶片的前缘做了小角度切边处理，可降低旋转时的气流切入阻力，后缘的导流弧度能让气流平稳脱离叶片表面，减少涡流产生的气动损失。整体采用一体成型的结构设计，没有额外的拼接装配部件，避免长期运转下连接件松动脱落造成设备故障，材质适配压铸成型工艺，量产时可以保证结构一致性，降低单件的动平衡校正工作量。
