可3D打印万向铰接连接结构设计

日常做非标传动结构设计时，经常会遇到两轴存在空间角度偏差、需要在一定摆动范围内持续传递扭矩的场景，比如小型桌面设备的角度调节机构、教具演示的传动链路、创客DIY项目里的动力转向连接，这类场景如果直接用刚性轴连接，很容易因为安装同轴度误差、运行中的角度偏移出现卡滞、应力集中断轴的问题，而标准件的万向联轴器往往尺寸偏大、安装接口固定，很难适配小尺寸、定制化安装位的需求，这时候一套可直接3D打印制作的万向接头结构，就能很好地覆盖这类轻量化传动的需求。

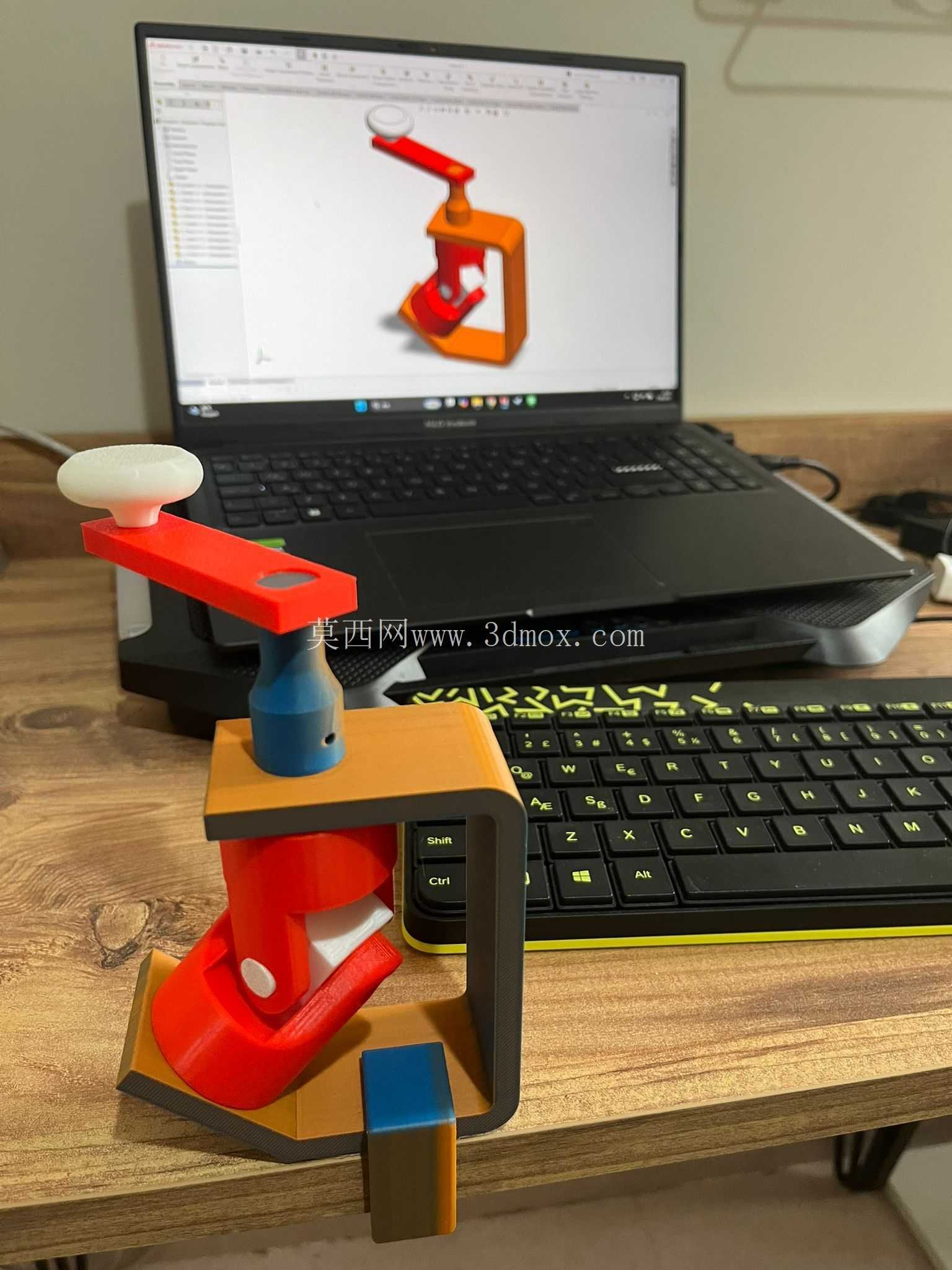

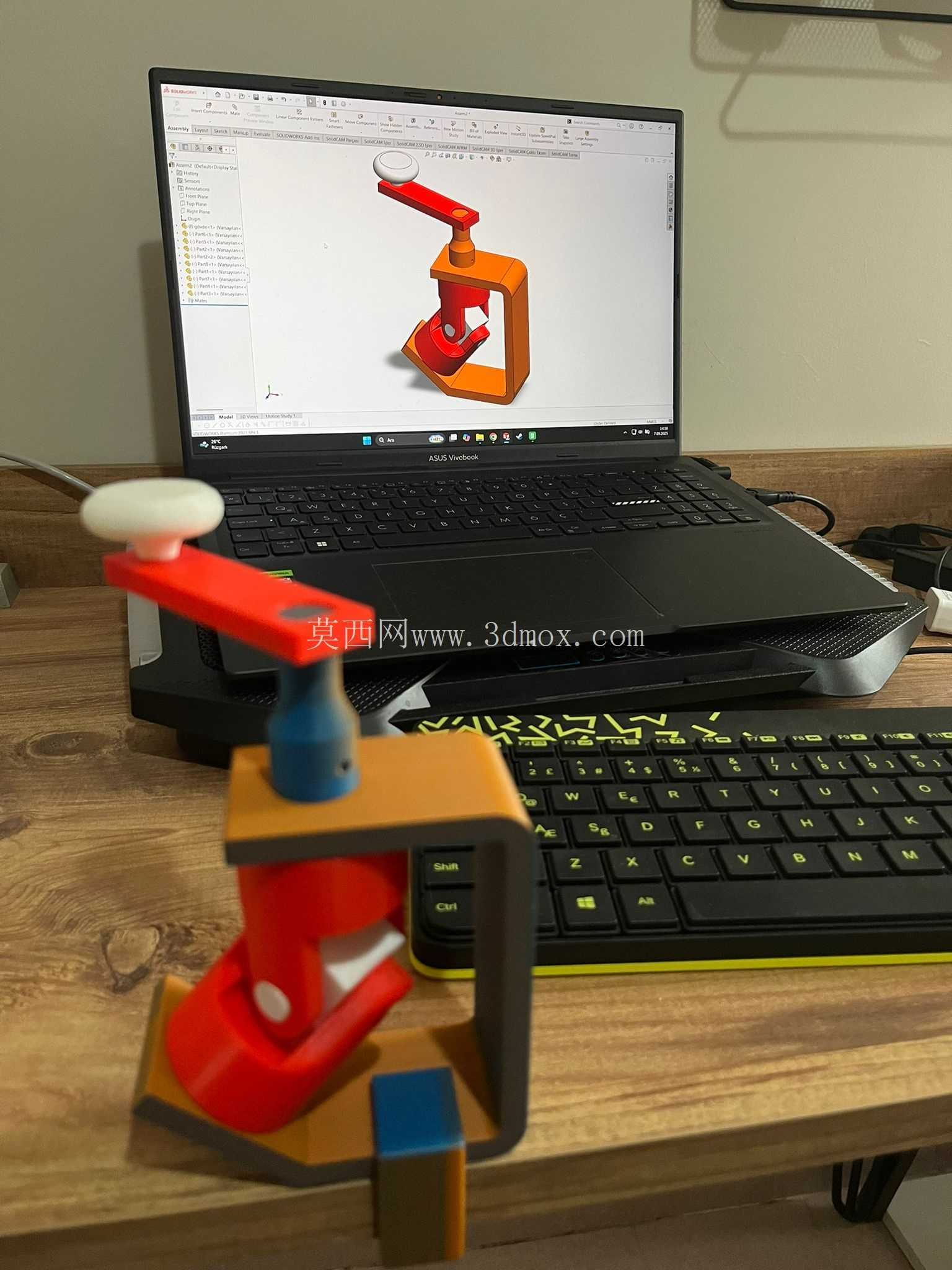

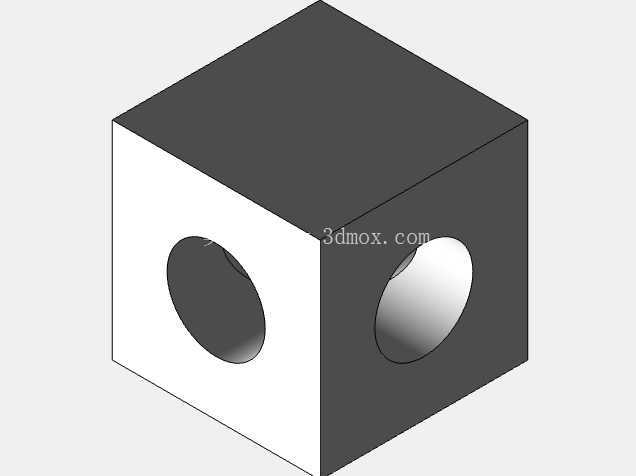

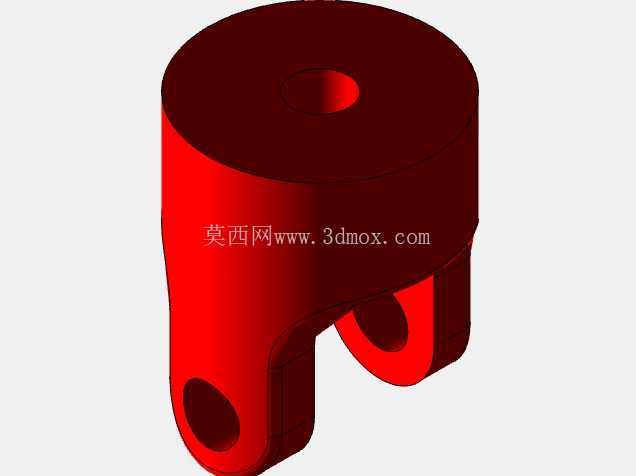

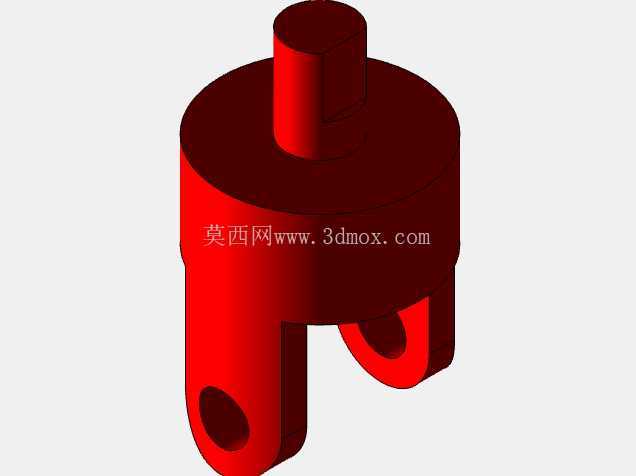

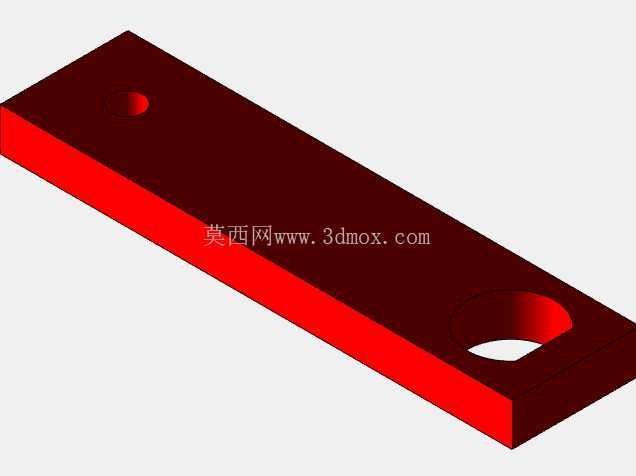

这套万向接头的设计从一开始就瞄准了小扭矩、多自由度补偿的使用场景，没有照搬金属万向节的十字轴复杂结构，而是采用了分体式卡扣铰接的设计思路，把整个结构拆分为基座铰接座、中间连接块、顶部输出座三个核心部分，所有配合面都做了适配FDM3D打印的公差预留，不需要额外添加支撑结构就能直接打印成型，打印完成后不需要额外的紧固件，直接靠结构本身的卡扣配合就能完成装配，大幅降低了制作门槛。

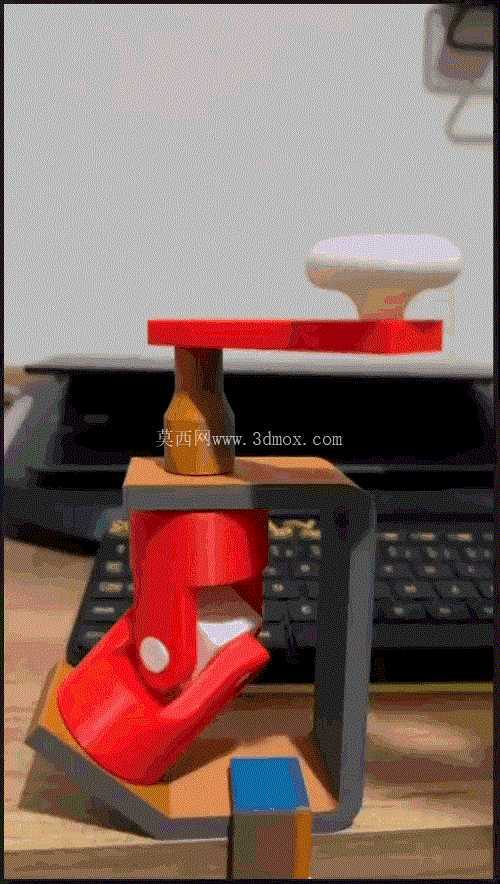

从功能特性来看，这套结构可以实现两个垂直方向上的角度摆动补偿，单方向最大摆动角度可以达到35度，能够覆盖绝大多数小型设备的角度偏移补偿需求，中间连接块的接触面做了圆弧过渡处理，在摆动过程中不会出现结构干涉，转动过程中接触面的滑动摩擦阻力很小，即使是用PLA这类普通3D打印材料制作，也能保证长时间转动的顺滑度，不会出现卡顿、咬死的问题。顶部输出座预留了通用的平板安装位，可以直接固定需要调节角度的功能部件，比如小型摄像头、桌面台灯的灯头、演示用的载物台，不需要额外做转接件设计。

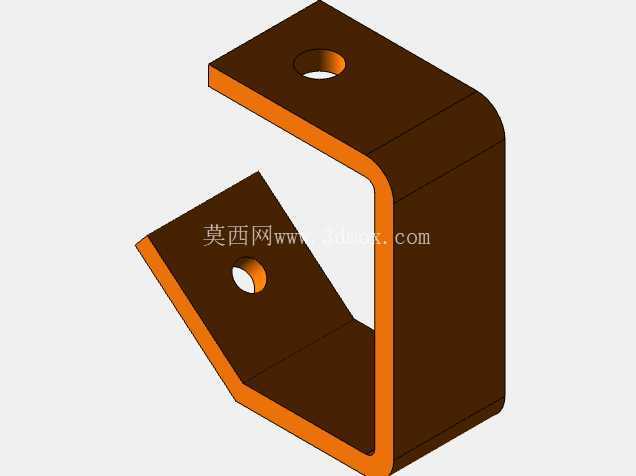

设计过程中特意对安装边界做了优化，整个结构装配完成后的总高度控制在65mm以内，基座的最大外轮廓尺寸为50mm*40mm，基座底部预留了四个M3螺丝的安装孔位，孔位间距为40mm*30mm，刚好适配市面上绝大多数小型铝型材框架、桌面设备底座的安装孔距，不需要额外打孔改孔就能直接固定。铰接部位的配合间隙预留了0.2mm，既不会因为间隙过大出现转动松旷的问题，也不会因为3D打印的层纹误差导致装配过紧，即使是打印精度在0.1mm左右的普通桌面级3D打印机，也能一次打印装配成功，不需要后期打磨修配。

从实际应用的角度出发，这套结构除了用在小型传动的角度补偿之外，还可以作为独立的角度调节支座使用，比如在做产品展示台的时候，把顶部平板作为载物面，就可以实现任意角度的倾斜调节，依靠铰接面的摩擦阻力就能保持角度固定，不需要额外添加锁紧结构；在做小型机械臂的末端关节时，这套结构也可以作为被动关节使用，配合舵机就能实现多自由度的姿态调整。相比市面上售卖的标准金属万向节，这套3D打印的结构重量更轻，整体重量不到20g，不会给小型设备的动力系统带来额外的负载，而且可以根据实际使用需求快速修改尺寸，比如需要更大的摆动角度就可以调整中间连接块的圆弧尺寸，需要更大的安装平台就可以直接修改顶部平板的直径，不需要重新开模，修改模型后几个小时就能打印出成品，非常适合原型验证、小批量定制的场景。

在结构强度方面，所有铰接部位的受力截面都做了加厚处理，关键受力位置的壁厚达到了3mm，用普通PLA材料打印的情况下，可以承受最大1N·m的扭矩传递，完全满足小型桌面设备、创客DIY项目的负载需求，如果需要更大的承重能力，只需要更换PETG、ABS等强度更高的打印材料，不需要修改结构本身就能提升整体负载能力。整个结构没有细小的易损零件，装配完成后没有松散的小部件，日常使用过程中不需要额外维护，即使出现零件磨损，只需要重新打印对应的损坏部件更换即可，维护成本极低。
