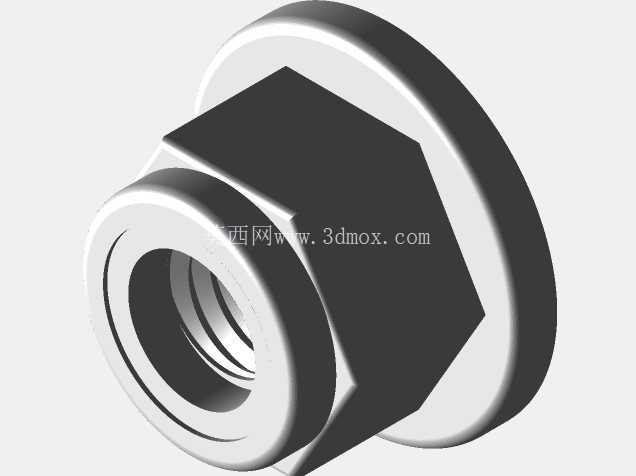

带法兰面六角防松M3规格紧固螺母

这款M3规格的法兰面六角螺母，主要面向小型框架结构的模拟装配与实际紧固场景设计，在消费电子小型机架、3D打印机轻量化框架、桌面级自动化测试工装、小型无人机机架组装这类对安装空间、紧固可靠性有明确要求的场景中，能够替代普通平垫加螺母的组合方案，减少装配环节的零件数量，降低现场装配的物料管理成本。从实际使用的角度看，普通六角螺母在薄板类构件上锁紧时，很容易因为接触面压强大，导致被连接件表面出现压痕，甚至在反复震动后出现松动位移，而这款螺母自带的法兰盘结构，相当于在螺母和被连接件之间集成了一体式的承压垫片，法兰面的外径比普通M3螺母的对边尺寸更大，能够有效分散锁紧时的压应力，避免薄铝板、亚克力板、3D打印PLA/ABS构件这类低强度基材被压溃，同时更大的接触面积也能提升摩擦阻力，在存在持续微震动的使用场景下，降低螺母自松退的概率。

在设计这款螺母的三维结构时，首先要匹配公制M3粗牙螺纹的基本参数，螺纹小径、中径、大径的公差带按照常用的6H级内螺纹公差设定，能够和市面上常规的M3外螺纹螺栓、螺柱顺畅旋合，不会出现卡滞或配合间隙过大的问题。六角头部的对边尺寸参考通用紧固件的标准规格设定，能够适配常规的5.5mm开口扳手、套筒工具，不需要定制特殊的锁紧工具，现场装配时的工具通用性更强。法兰盘和六角头部的衔接位置做了小尺寸的过渡圆角，一方面是避免机加工或者冷镦成型时出现应力集中导致的开裂问题，另一方面也能去除锐边，避免装配时划伤操作人员的手部或者被连接件的表面涂层。

从安装边界的角度考量，这款螺母的整体轴向高度比普通M3螺母略高，因为集成了法兰结构，在做装配空间校核时，需要预留足够的轴向安装空间，避免出现螺母锁紧后和周边构件发生干涉的问题；法兰面的径向尺寸决定了安装孔的周边需要留出足够的平整贴合面，不能有凸起的加强筋或者结构特征，否则会导致法兰面无法完全贴合，锁紧时出现偏斜，影响紧固的可靠性。螺纹部分的有效旋合长度按照不小于1.5倍螺纹公称直径的原则设计，也就是不小于4.5mm，能够保证和外螺纹件旋合后有足够的啮合牙数，避免因为旋合长度不足导致螺纹滑牙，在承受额定轴向拉力的时候，螺纹连接的强度能够满足小型框架结构的载荷要求。

在实际的结构选型过程中，这类法兰螺母特别适合那些不方便加装平垫圈的装配场景，比如框架内部的狭窄安装位置，操作人员很难用手指把平垫对准螺栓杆再套入螺母，一体式的法兰结构就不存在平垫脱落、错位的问题，能够有效提升装配效率。另外，法兰面如果做了滚花或者防滑齿处理的话，还能进一步提升防松性能，但这款面向模拟框架使用的螺母没有做齿面设计，主要是考虑到避免齿面压伤被连接件的装饰表面，适合用在对外观有一定要求的外露框架结构上，锁紧后法兰面和构件表面平整贴合，不会留下齿痕，外观一致性更好。

做三维建模的时候，需要重点注意螺纹收尾部分的结构处理，不能让螺纹直接延伸到螺母的端面，要留出足够的退刀距离，避免实际加工时出现螺纹烂牙的问题；六角头部的棱角处要做微小的倒角，去除加工毛刺，同时也方便螺母对准螺纹孔顺利旋入。法兰面的平面度需要在建模时就做合理的公差设定，保证锁紧时整个法兰面能够均匀受力，不会因为平面度差导致局部应力过大，出现锁紧后螺母倾斜的问题。对于结构设计从业者来说，这类小规格紧固件的三维模型不需要过度追求细节的冗余，但是关键的装配尺寸必须准确，比如对边尺寸、法兰外径、总高度、螺纹规格这些直接影响装配的参数，必须和实际量产的零件保持一致，否则在做虚拟装配的时候就会出现干涉，导致后续实际组装时出现零件无法安装的问题，反而影响设计效率。
