电位器指针式调节旋钮结构设计

在工业控制、仪器仪表、民用电子设备的操作面板上，这类带指针标识的调节旋钮是人机交互环节里最常见的操作件之一，它直接连接操作人员的调节动作与设备的参数输出，其结构合理性直接影响操作手感、参数调节精度以及长期使用的可靠性。不同于光滑面的无标识旋钮，这款带指针凸台的旋钮能够在面板刻度盘上清晰指示当前调节位置，操作人员无需额外观察数显界面，仅通过旋钮指针对应的刻度就能快速判断当前参数档位，在多通道调节的设备面板上，能够有效避免不同通道调节时的误判问题。

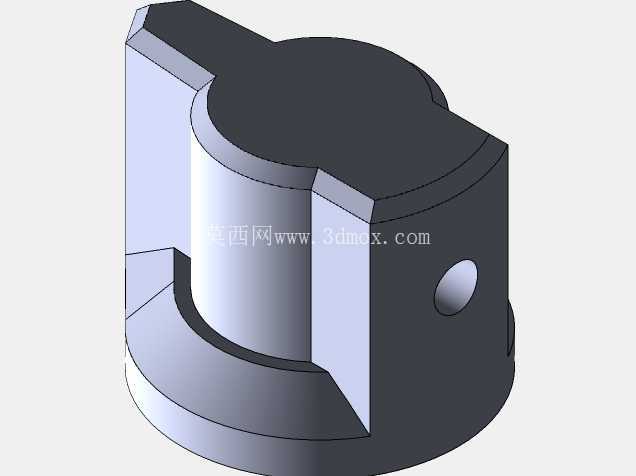

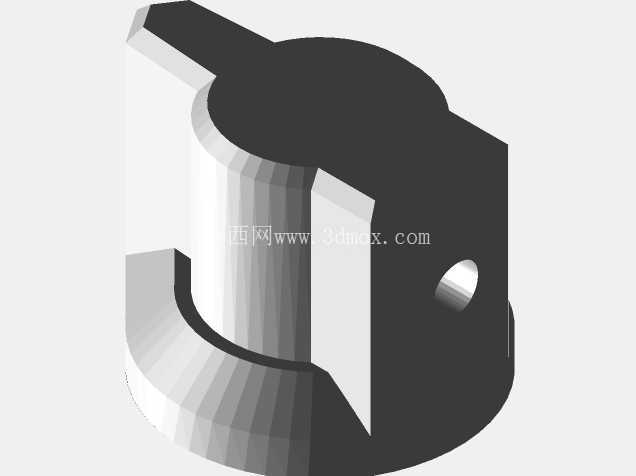

从结构设计来看，这款旋钮采用了带防滑棱的外轮廓设计，周向均匀分布的直边防滑结构能够增大手指与旋钮表面的接触摩擦力，即便操作人员佩戴薄型劳保手套操作，也能轻松转动旋钮，不会出现打滑脱手的情况，适配工业现场的实际操作环境。旋钮中心设计有6mm的标准安装孔，能够直接适配市面上绝大多数常规电位器的D型或者圆形调节轴，孔位旁预留的M4螺钉紧固位，能够在旋钮套入电位器轴后，通过紧定螺钉从径向锁紧轴与旋钮，避免长期反复调节后旋钮与轴之间出现松动空转的问题，相比过盈配合的安装方式，这种螺钉紧固的结构拆装更加方便，后期维护更换旋钮时无需借助专用拉拔工具，仅需松开紧定螺钉即可完成拆卸。

旋钮底部设计有一圈凸起的限位法兰，安装后法兰面贴合设备面板表面，一方面能够限制旋钮的轴向窜动，保证旋钮转动时的同轴度，避免旋钮转动过程中出现偏摆蹭到面板刻度盘的问题；另一方面法兰结构也能遮挡安装孔与面板之间的缝隙，减少灰尘、切削液等杂物从安装缝隙进入设备内部的概率，提升面板整体的防护性能。顶部的指针凸台与旋钮主体为一体化结构，不存在粘接或者装配的缝隙，长期使用不会出现指针偏移脱落的问题，指针边缘做了小角度的倒角处理，没有尖锐的棱角，操作时不会划伤操作人员的手指。

在安装边界上，这款旋钮的整体高度控制在常规面板操作件的标准尺寸范围内，不会因为旋钮过高导致设备运输或者操作过程中被磕碰损坏，底部法兰的直径略大于旋钮主体外径，安装时仅需要在面板上开出对应轴径的过孔，不需要额外加工复杂的定位槽，降低了面板的加工难度。旋钮的转动阻尼完全由所搭配的电位器本身决定，自身结构没有额外的阻尼结构，因此能够适配不同阻尼手感的电位器产品，不管是需要精细微调的信号调节电位器，还是需要快速切换档位的功率调节电位器，这款旋钮都能适配。

从实际应用场景出发，这类旋钮除了用在常规的工业控制柜面板上，也能适配小型检测仪器、家用音频设备、实验测试装置的调节部位，其结构没有复杂的曲面或者薄壁结构，不管是采用金属压铸成型还是工程塑料注塑成型，都能实现较高的生产良率，批量化生产时的成本控制优势明显。设计过程中特意将防滑棱的高度控制在合理范围，既保证了足够的防滑接触面积，又不会因为棱边过高导致旋钮转动时勾挂操作人员的衣物或者线缆，顶部的指针面做了微凸的弧面处理，清洁面板时能够轻松擦去指针表面的灰尘污渍，不会在棱角处积留污垢。考虑到不同设备的配色需求，这款旋钮的结构没有设计专属的配色限位结构，表面可以根据实际需求做喷塑、氧化、电镀等不同的表面处理，能够适配不同风格的设备面板设计，不需要修改主体结构就能满足多样化的外观需求。
