MG996R塔式大扭矩专业伺服舵机结构

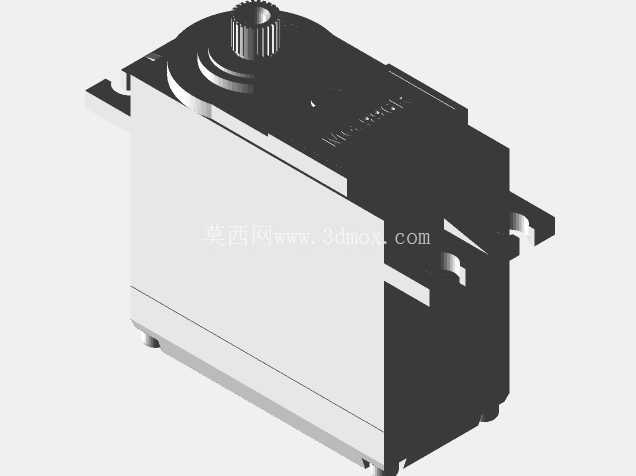

　　在航模、小型机器人关节、工业自动化小型执行工位的选型场景里，这类塔式布局的伺服舵机一直是小扭矩高精度角度控制场景的核心执行件，很多刚接触小型运动机构的工程师容易把它和普通减速电机混淆，实际上两者的控制逻辑、输出特性、安装适配边界完全不同。这款舵机采用上置输出轴的塔式结构，输出端的花键轴直接集成在减速组的末端，顶部的齿形输出轴可以适配标准的舵机摇臂、舵盘，不需要额外做轴系转接，这也是塔式舵机和侧出轴舵机最明显的结构差异，上置输出的布局能让安装面完全贴合在设备的安装基板上，不会因为轴侧突出挤占相邻部件的安装空间。从结构设计逻辑来看，这款舵机的壳体采用上下分体式卡扣加螺丝固定的结构，主体外壳为工程塑料材质，兼顾结构强度和轻量化需求，两侧带安装固定耳，耳片上预留了标准的圆形安装孔，安装孔的中心距是行业通用的标准尺寸，不需要额外做安装板的定制开孔，直接匹配市面上通用的舵机安装支架就能完成固定。内部的减速组采用金属齿轮搭配尼龙齿轮的混合传动方案，靠近电机端的高速级用尼龙齿轮降低运行噪音，末端输出级用金属齿轮承受大扭矩负载，既避免了全金属齿轮运行噪音过大的问题，也解决了全尼龙齿轮大负载下容易打齿的缺陷。输出轴的轴承采用双轴承支撑结构，上端靠近输出齿的位置用一个含油轴承承受径向负载，下端和减速组连接的位置用一个滑动轴承限制轴向窜动，在带偏载摇臂运行的时候，不会出现输出轴晃动导致的角度控制偏差。很多人在做舵机选型的时候只关注标称扭矩，忽略了安装边界的尺寸约束，这款舵机的主体外形为方正的盒状结构，长宽尺寸控制在常规大扭矩舵机的标准范围内，高度方向因为采用塔式布局，输出轴突出壳体上表面的高度经过优化，在安装到薄型安装板上的时候，轴端突出安装面的尺寸刚好能容纳标准摇臂的固定螺丝，不会出现螺丝顶到安装板背面的问题。

　　在实际应用场景里，这类舵机常被用在1:10比例的遥控车转向机构、小型六足机器人的关节驱动、自动化设备里的小型风门挡板控制、摄像头云台的俯仰角度调节工位，它的角度控制范围是0到180度，通过PWM信号控制转角，控制信号的脉宽和输出角度呈线性对应关系，不需要额外做复杂的控制算法校准，只要给对应的控制信号就能输出对应的转角位置。在结构设计细节上，舵机的出线端从壳体侧面引出，导线的出线位置做了防弯折的应力释放结构，避免设备运行过程中导线反复弯折导致的线芯断裂，壳体底部预留了定位凸台，安装的时候可以和安装板上的定位孔配合，不需要反复调整安装位置就能保证输出轴的中心和安装孔位同轴。

　　很多新手在建模调用这类标准件的时候，容易忽略安装耳的厚度和安装孔的沉头深度，直接打通孔安装会导致螺丝突出安装面，干涉摇臂的转动范围，这款舵机的安装耳厚度经过实测，刚好能容纳M3规格的沉头螺丝，沉头孔的深度和标准M3沉头螺丝的头部尺寸完全匹配，安装完成后螺丝头部不会突出耳片表面。在负载特性上，这款舵机的堵转扭矩能满足小型机构的重载驱动需求，空载运行速度适中，既不会因为速度过快导致机构运动冲击过大，也不会因为速度过慢影响设备的响应效率，内部的驱动电路板集成在壳体内部的空余空间里，和电机、减速组之间用绝缘隔板隔开，避免减速组的润滑脂沾到电路板上导致电路短路。

　　输出轴的花键采用标准的25齿规格，和市面上所有标准舵机摇臂的内花键完全通用，更换不同长度的摇臂就能调整输出端的线位移范围，不需要对舵机本身做任何结构修改。在做三维建模装配的时候，要注意预留出舵机顶部摇臂的转动空间，摇臂在0到180度转动范围内不能和周边的结构件发生干涉，尤其是在安装双摇臂的时候，两侧的突出长度要和周边结构的安全距离匹配，避免转动过程中出现卡滞。另外舵机的主体侧面不要紧贴其他发热部件，因为舵机长时间大负载运行的时候电机和驱动板会产生一定热量，紧贴其他部件会影响散热，导致舵机过热保护甚至烧毁。这类塔式伺服舵机经过多年的市场验证，结构已经非常成熟，各个尺寸的公差控制都在行业通用的标准范围内，不管是做结构设计选型还是三维建模装配，只要按照标准尺寸预留安装空间，基本不会出现装配干涉的问题，是小型角度控制执行机构里性价比非常高的选择。
