参数化内燃机连杆组件结构设计

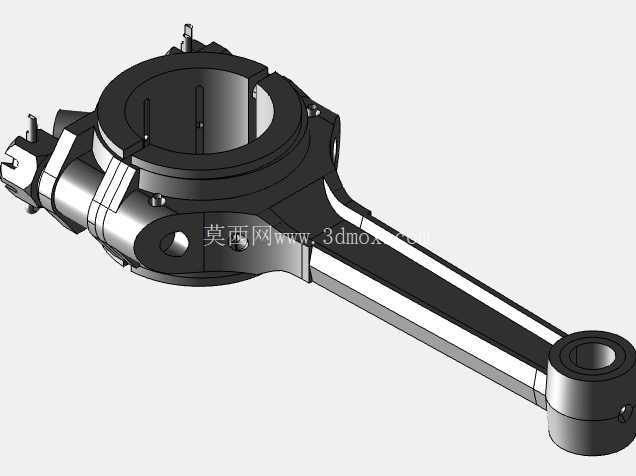

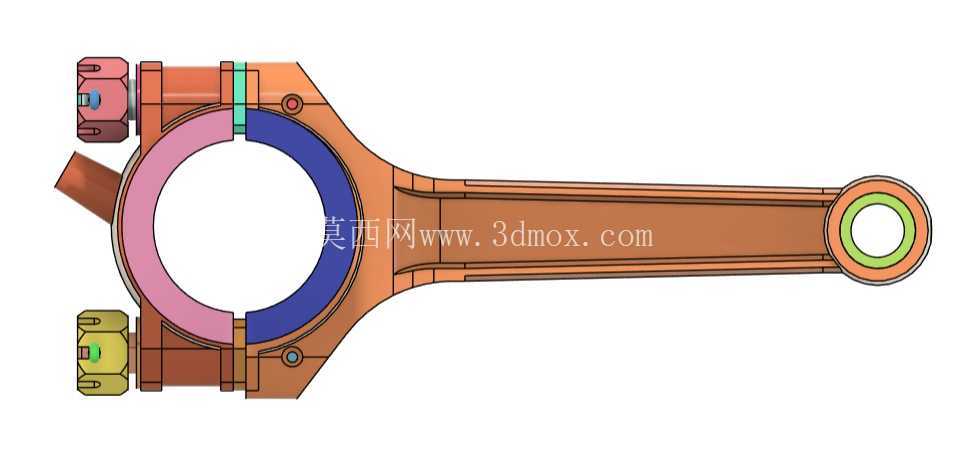

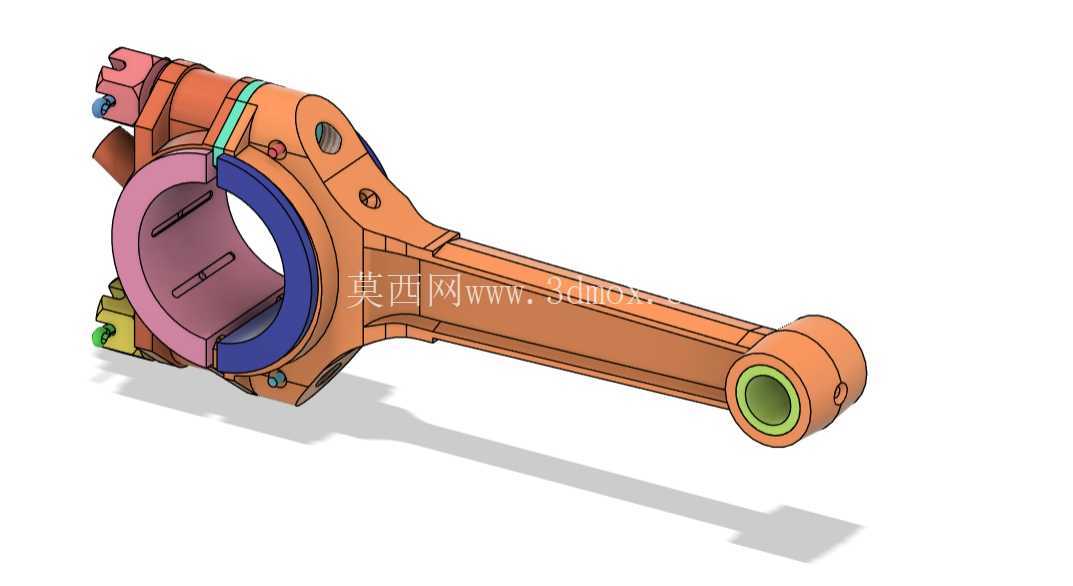

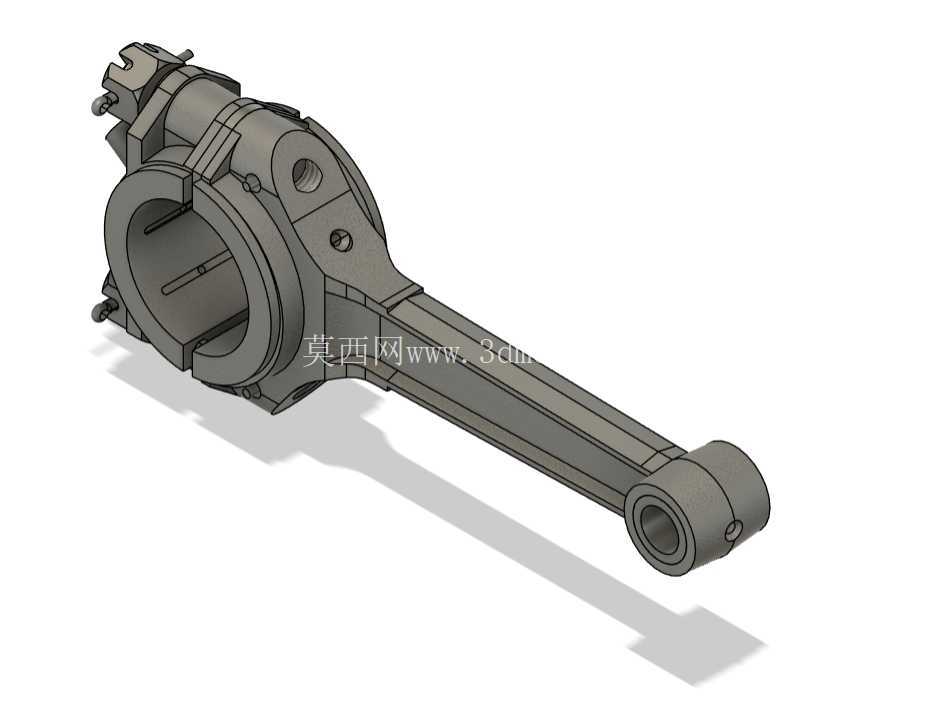

　　这套连杆组件的结构设计，核心围绕内燃机动力传输场景的实际工况展开，作为连接活塞与曲轴的核心传动部件，其作用是将活塞承受的燃气爆发压力传递给曲轴，把活塞的往复直线运动转化为曲轴的旋转运动，最终向外输出扭矩，广泛适配小排量往复式内燃机、通用动力机械的动力传输单元。从结构功能来看，连杆组件采用分体式大头设计，大头端配套轴瓦结构，通过螺栓实现上下盖的锁紧固定，能够在曲轴曲柄销的安装过程中实现便捷装配，同时轴瓦的分层结构设计可有效降低运转过程中的摩擦损耗，吸收曲轴运转过程中的小幅振动，避免刚性接触带来的部件磨损。

　　杆身采用工字形截面结构，在保证整体抗弯、抗扭强度的前提下，尽可能降低组件自身重量，减少往复运动过程中的惯性力冲击，适配高转速工况下的动平衡要求。小头端集成衬套结构，与活塞销实现间隙配合，预留了充足的润滑介质流通空间，可在运转过程中形成稳定油膜，降低活塞销与连杆小头的接触磨损。设计过程中优先考虑了安装边界的适配性，大头端的开合尺寸严格匹配对应曲轴曲柄销的直径公差，锁紧螺栓的孔位间距、沉头深度均按照通用内燃机的安装规范设定，无需额外修改即可适配同系列机型的安装位；小头端的衬套内径、端面宽度匹配对应规格活塞销的尺寸参数，杆身的中心距严格按照活塞行程与曲轴回转半径的匹配关系计算得出，避免运动过程中出现活塞撞缸、运动干涉等问题。

　　组件的所有配合面均设置了合理的公差带，大头孔、小头孔的圆柱度、同轴度公差按照动力部件的精度等级设定，保证高速运转过程中受力均匀，避免局部应力集中导致的部件断裂失效。分体式大头的结合面采用定位结构设计，保证装配过程中上下盖的同轴度，避免锁紧后出现孔位错位，影响轴瓦的正常工作。从实际应用角度出发，这套结构可直接用于通用汽油机、小型柴油机的动力单元设计参考，也可作为相关传动连杆结构的设计范本，其参数化的设计逻辑支持快速调整中心距、大小头孔径、杆身截面尺寸等参数，适配不同排量、不同功率等级的动力设备需求。

　　在结构强度校核层面，杆身的过渡圆角均做了加大处理，避免应力集中点的出现，大头螺栓的选型按照最大爆发压力下的拉伸载荷计算安全系数，保证在极端工况下不会出现螺栓断裂、大头脱开的失效问题。小头端的润滑油孔位置经过优化，可直接对接活塞内腔的飞溅润滑油路，无需额外增设润滑油道即可实现衬套部位的持续润滑，降低结构复杂度的同时提升润滑可靠性。组件的整体重量分布经过动平衡优化，大小头的重量配比符合往复运动部件的动平衡要求，可有效降低曲轴运转过程中的振动，提升整机运转的平顺性。
