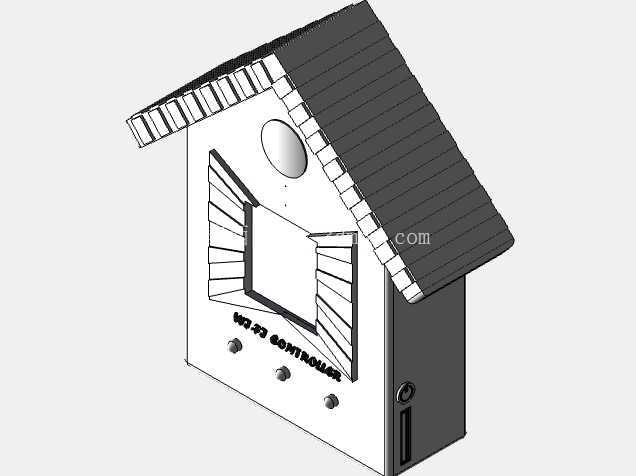

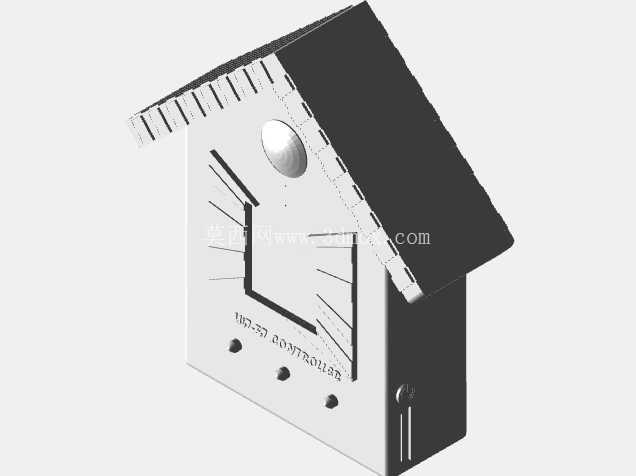

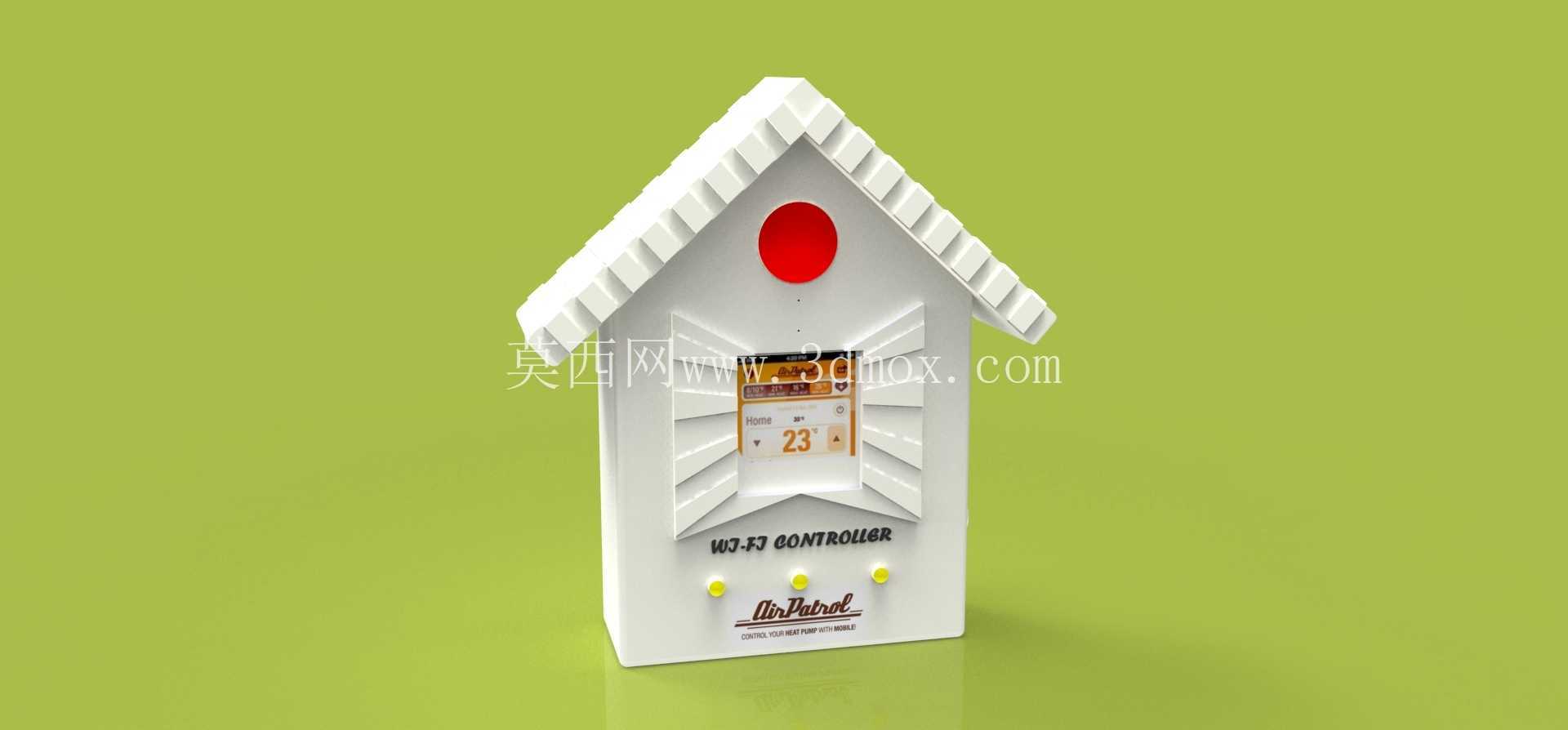

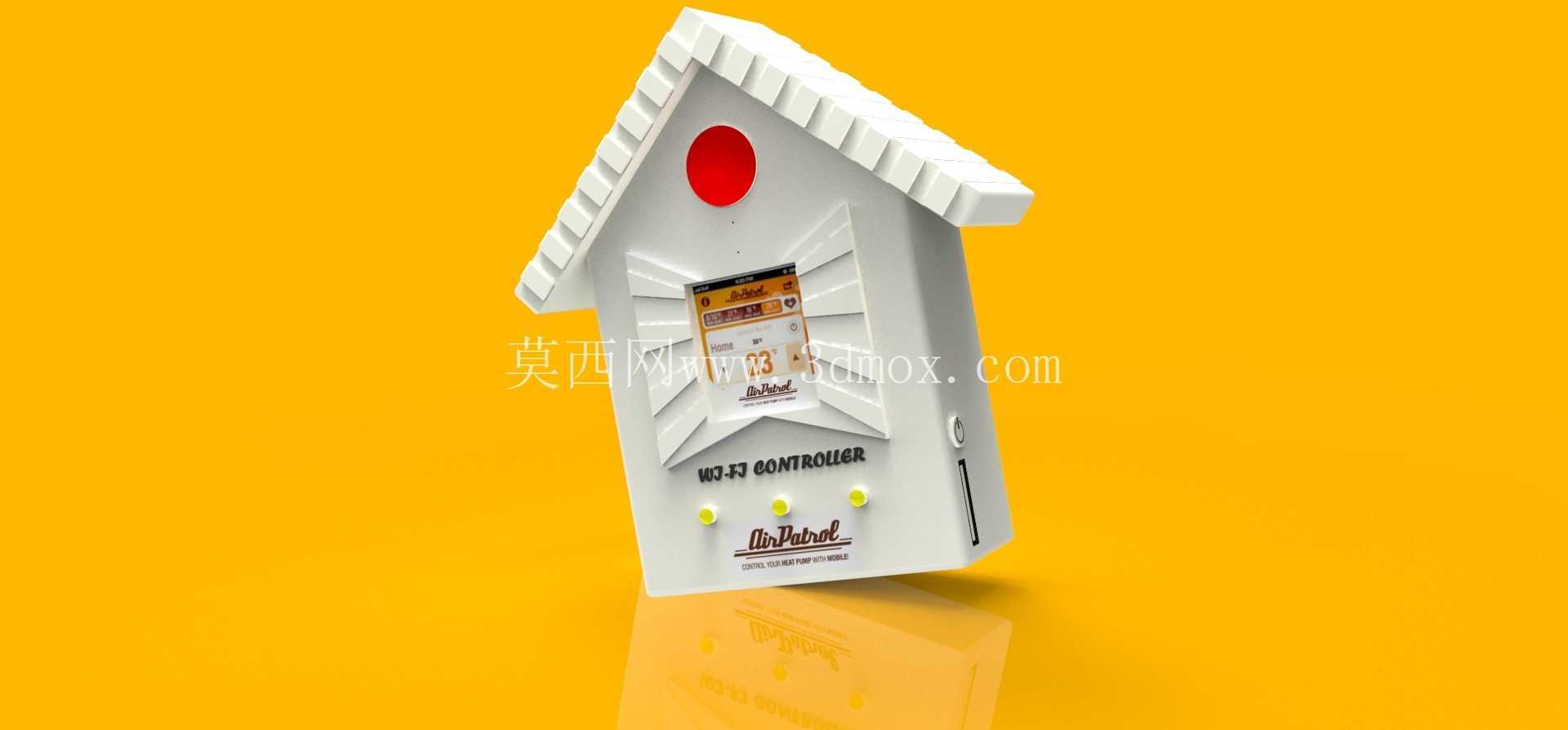

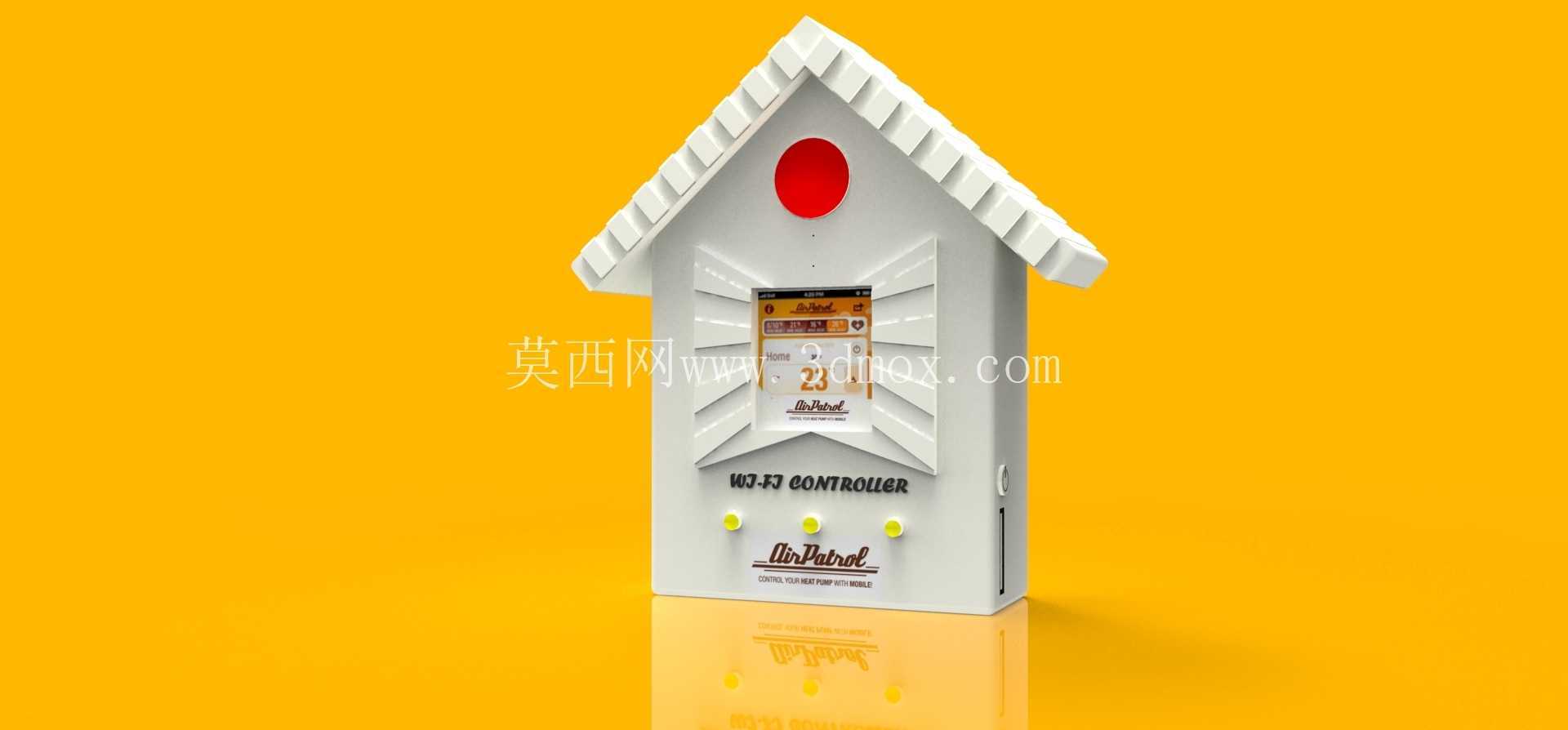

房屋造型壁挂式温显控制器外壳结构

　　这款壁挂式控制器外壳采用房屋造型的外观设计，整体适配室内墙面安装场景，可用于小型环境参数监测、设备就地控制等民用或小型商用控制场景，安装后可与墙面形成协调的视觉效果，避免传统方正控制器外壳的生硬感。外壳顶部设置单颗红色LED指示灯，底部排布三颗黄色LED指示灯，可分别对应电源状态、告警触发、运行模式等不同的状态指示需求，指示灯位置做了内凹沉台设计，既可以避免日常擦拭墙面时刮花LED灯珠表面，也能让光线形成更柔和的漫射效果，减少直射眩光。

　　外壳正面中部预留小尺寸显示屏安装窗口，窗口周边做了阶梯式的限位结构，显示屏装配时可直接卡入阶梯槽，通过背部卡扣即可完成固定，无需额外打胶或螺丝固定，能有效提升装配效率，窗口边缘做了0.3mm的凸边，可避免透明视窗装配后出现边缘溢胶的问题。外壳侧面预留USB接口开孔，开孔位置距离侧边底部12mm，既可以保证插接USB数据线时不会被墙面踢脚线阻挡，也能避免日常清洁时积水顺着外壳流入接口内部，接口周边做了1mm的防水凸圈，可应对少量泼溅的液体侵入。外壳上设置两个隐藏式按键，位于顶部红色LED的下方区域，按键采用与外壳表面齐平的设计，通过外壳背部的弹性悬臂实现按压触发，日常状态下按键与外壳表面无明显凸起，既可以保持外观的整体性，也能避免误触触发，按键的按压行程设置为1.2mm，触发力度控制在1.5N-2N之间，兼顾按压手感与防误触需求。外壳侧边还设置一个独立的控制按钮，用于控制器的开关操作，按钮表面做了防滑凸点纹理，方便用户在光线不足的场景下通过触感快速定位按钮位置。

　　外壳背部设置壁挂安装挂孔，挂孔采用上宽下窄的葫芦孔设计，安装时只需在墙面打入两颗间距匹配的自攻螺丝，将外壳挂入后向下滑动即可完成固定，挂孔周边做了加厚的筋位处理，可承受1.5kg的整体挂载重量，避免长期使用后挂孔开裂导致外壳脱落。外壳的屋顶部分边缘做了仿瓦楞的阶梯纹理，既提升了外观的辨识度，也能在外壳顶部形成自然的导流斜面，当有灰尘或少量液体落在顶部时，可顺着斜面滑落至外壳两侧，不会堆积在外壳顶部缝隙处。外壳内部预留了PCB板安装柱，安装柱高度设置为8mm，可容纳厚度1.6mm的标准PCB板，安装柱端部做了热熔铆点结构，PCB板放入后通过热熔铆点即可完成固定，无需额外使用铜柱或螺丝，能有效降低物料成本与装配工时。

　　外壳的合模线设置在侧面与背部的交接位置，合模线错位量控制在0.05mm以内，装配后不会出现明显的合模痕迹，外表面做细晒纹处理，既可以避免日常使用时残留指纹，也能遮盖轻微的表面划痕，提升长期使用的外观耐久度。外壳的整体宽度为85mm，高度为140mm，厚度为32mm，安装后突出墙面的距离仅为32mm，不会占用过多的墙面空间，适配室内走廊、设备旁侧墙面、家居玄关等多种安装位置，安装时底部距离地面建议高度为1.5m，既方便用户观察显示屏数值，也能避免儿童随意触碰按键。外壳的侧边接缝处做了0.1mm的止口配合结构，上下壳装配后可形成有效的迷宫密封，减少灰尘从接缝处进入外壳内部，适配室内干燥或轻度潮湿的使用环境，无需额外添加密封胶条即可满足IP40的防护等级要求。
