紧凑型U型节能荧光灯结构三维建模

　　日常民用与商用照明场景里，紧凑型荧光灯的替换适配需求一直存在，这类光源需要兼容传统白炽灯的螺口安装位，同时在有限的灯体空间内完成放电腔体、镇流组件、散热结构的整合，建模过程中首先要明确的就是安装边界的约束——常规E27螺口的外径、啮合长度是固定的，灯头部分的金属壳体与绝缘基座的配合公差需要严格匹配通用灯座的尺寸规范，避免安装时出现卡滞、接触不良的问题。

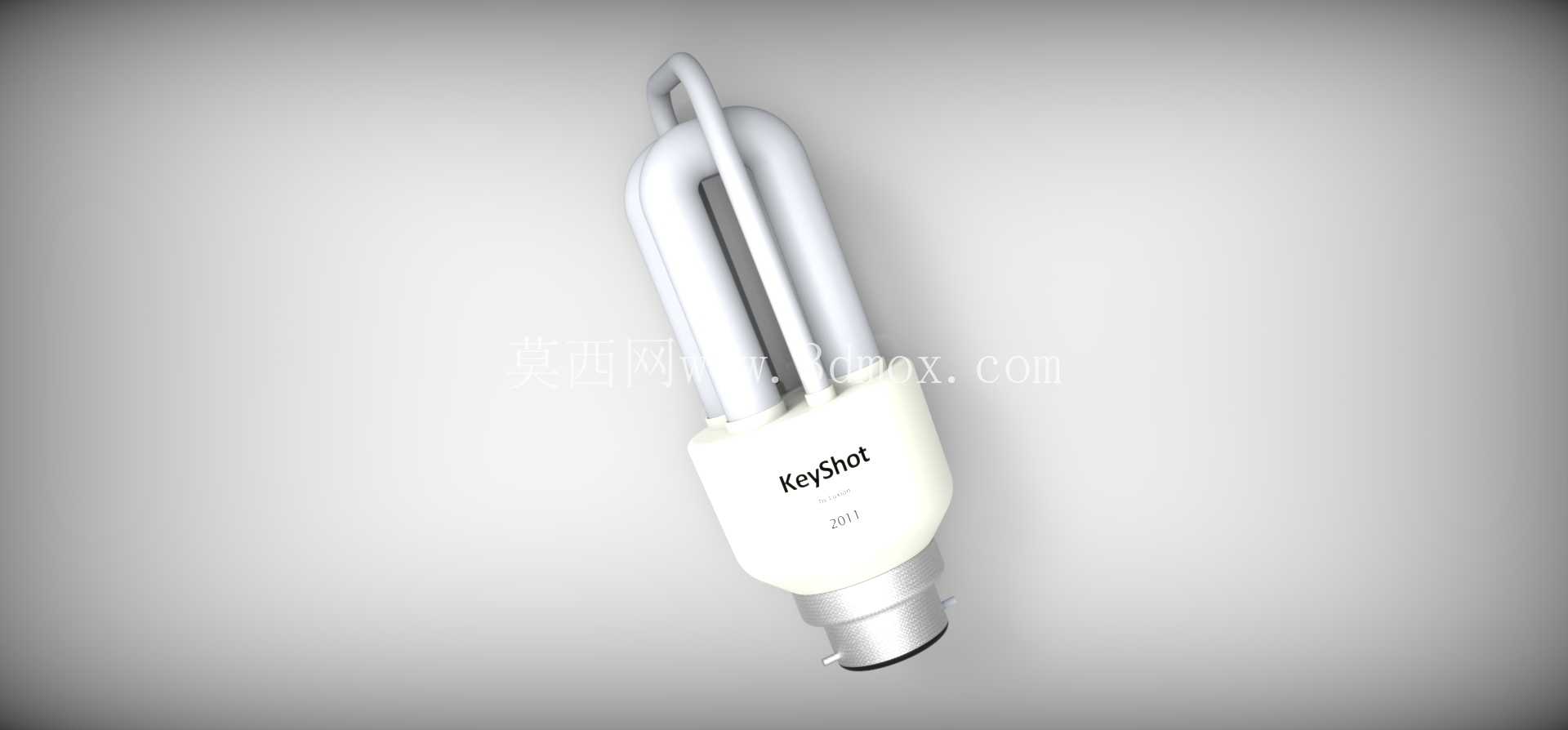

　　从结构布局来看，这款U型双管荧光灯的放电管弯折弧度需要兼顾发光效率与结构强度，管壁间距不能过近，否则会导致管内汞蒸气放电时的热量聚集，加速荧光粉老化，同时弯折处的圆角半径不能过小，避免玻璃管在生产弯折过程中出现应力集中导致的开裂隐患。灯体中部的塑料基座承担了两个核心作用，一是固定两根平行的U型放电管，保证管体与灯头的同轴度，避免安装后灯体出现歪斜影响照明配光；二是容纳内置的电子镇流元件，基座内部的筋位设计需要对应镇流电路板、电容、触发线圈的安装点位，预留足够的走线空间，同时基座外壁的散热槽要对应内部发热元件的位置，保证长期点亮时的热量能及时散出，避免塑料壳体长期处于高温环境下出现老化变脆。

　　建模时需要注意灯头与塑料基座的配合段，金属灯头的滚花部分要与塑料基座的卡槽过盈配合，保证装配后不会出现灯头松动扭转的情况，灯头顶端的接触点与侧边的接触弹片需要预留焊接引脚的位置，对应内部镇流电路的出线端。放电管与塑料基座的连接部位需要做密封结构设计，避免灰尘、潮气进入管体基座内部，影响电路绝缘性能。

　　从实际应用场景出发，这类紧凑型荧光灯多用于室内吸顶灯、台灯、壁灯的替换光源，所以灯体的总长度不能超过常规灯具灯罩的内部容纳深度，U型管的外径尺寸也要适配多数小尺寸灯罩的开口范围，避免出现装不进灯罩的情况。配光层面，U型管的排布方式要保证360度方向的出光均匀性，不会出现单侧暗区，相比单U型灯管，双U结构的发光面积更大，在相同功率下能获得更高的光通量输出，同时灯管表面的荧光粉涂层厚度要均匀，建模时可以通过表面材质参数的区分还原涂层的漫反射特性，渲染时能准确呈现灯管点亮时的柔和出光效果。

　　结构设计过程中还要考虑生产装配的工艺性，塑料基座采用注塑成型，所以所有的卡扣、筋位都要满足拔模角度要求，不能出现倒扣结构导致脱模困难，放电管与基座的固定采用耐高温胶黏剂粘接，粘接位的环形凹槽深度要控制在合理范围，既保证粘接面积足够，又不会出现胶液溢出污染灯管表面的问题。灯头部分的金属壳体采用冲压成型，与绝缘基座的铆接点要均匀分布，保证连接强度的同时不会破坏内部的绝缘结构。

　　在实际选型替换时，这类光源的重量也要控制在合理范围，避免过重导致灯座承重过载，尤其是一些老式吊灯的灯座承重冗余较小，灯体整体重量需要控制在同功率白炽灯的重量区间内。另外，灯体塑料基座的阻燃等级要满足照明电器的安全要求，建模时基座的壁厚要均匀，避免出现局部壁厚过薄导致的强度不足，或者壁厚过厚导致的注塑缩痕问题。

　　从三维建模的细节处理来看，灯管表面的光滑玻璃质感、塑料基座的细微磨砂纹理、金属灯头的电镀光泽都需要通过分层的材质设置来还原，尤其是灯管上的标识印刷位置要符合实际产品的标识规范，位于基座靠近灯头的醒目位置，不会被灯管遮挡。U型灯管顶端的连接桥部分是结构的薄弱点，建模时要还原玻璃熔接的平滑过渡，不能出现尖锐的棱角，避免应力集中。

　　这类紧凑型荧光灯虽然目前逐步被LED光源替代，但在很多存量照明场景中仍有大量的替换需求，其结构设计中的空间利用、安装兼容、散热布局思路，对于小体积照明产品的结构设计仍有参考价值，建模过程中对各个配合公差、安装边界的准确还原，也能为后续的照明产品改型设计、结构验证提供准确的数字模型基础。
