多辐条铝合金汽车轮辋结构设计

汽车轮辋作为行走系统的核心承载部件，直接关联整车行驶的安全性、操控稳定性与NVH表现，这款多辐条铝合金轮辋的设计，首先围绕乘用车日常行驶的全场景工况展开，覆盖城市铺装路面通勤、高速长途行驶、轻度非铺装路面通行的载荷需求。从安装边界来看，轮辋中心定位孔匹配主流家用乘用车的轮毂轴承轴头尺寸，周围均匀分布的五个螺栓孔严格遵循PCD节圆直径公差要求，安装面的平面度控制在0.05mm以内，避免装车后出现轮辋跳动、螺栓受力不均的问题，轮辋的轮缘宽度、偏距参数适配常规17-18寸轮胎的装配需求，气门嘴安装位预留标准尺寸开孔，兼顾橡胶气门嘴与金属胎压监测气门嘴的安装兼容性。

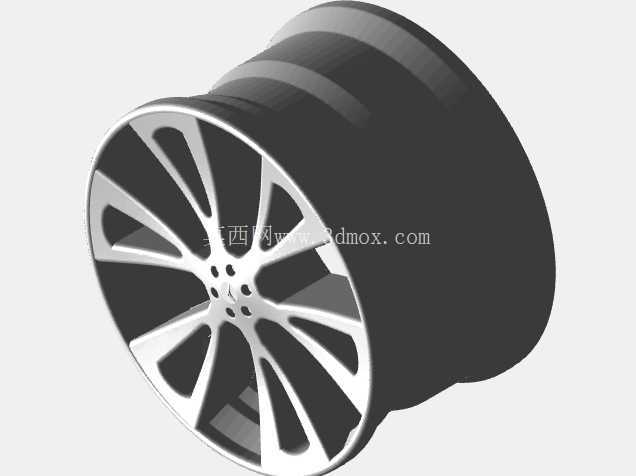

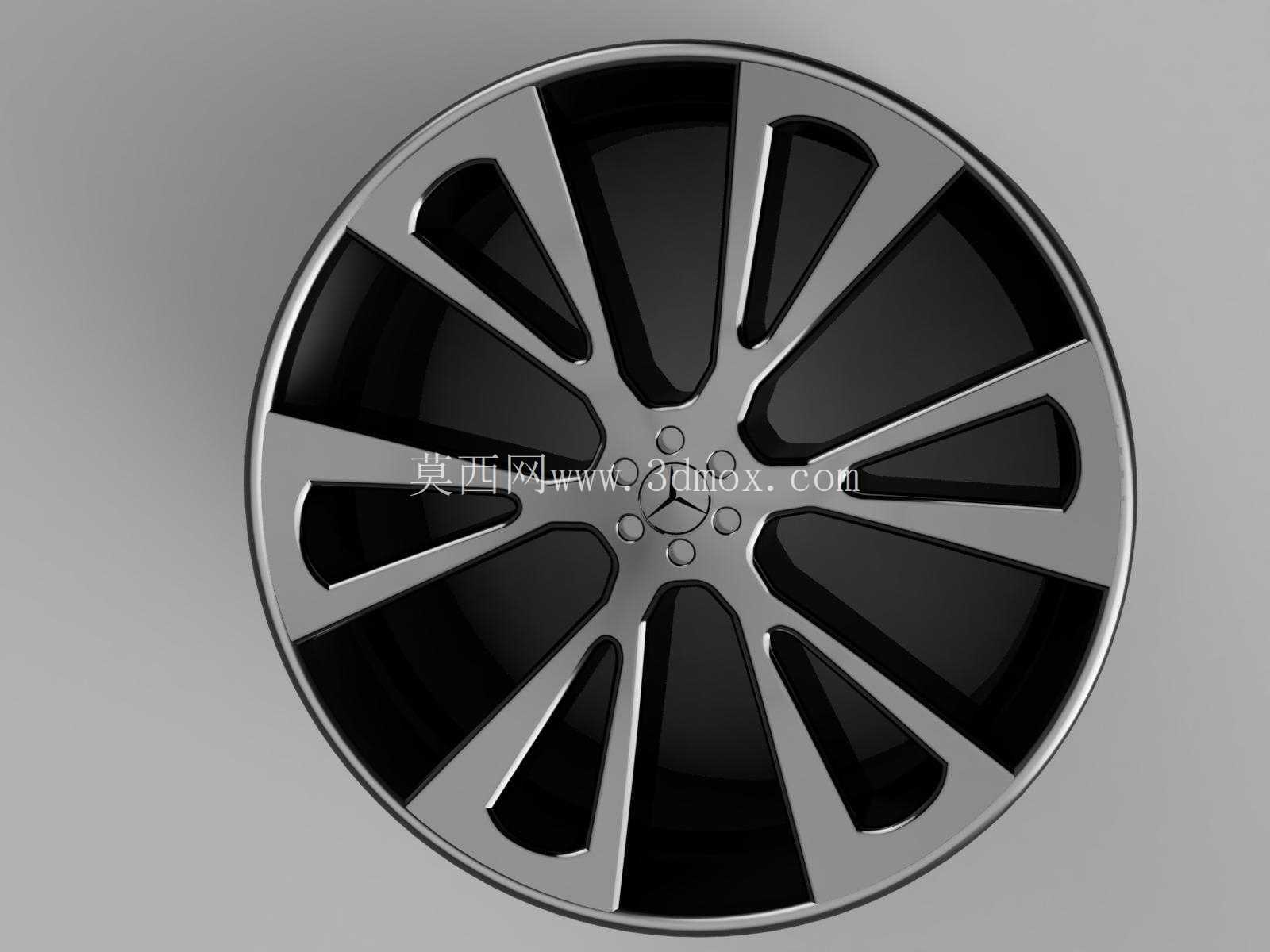

设计思路上，这款轮辋采用宽辐条与镂空间隙交替的布局，并非单纯追求外观视觉效果，每一根辐条的截面都做了变厚度处理，靠近轮心安装座的位置辐条厚度更大，用来传递起步、制动时的扭矩载荷，靠近轮缘的位置辐条适当收窄，在保证辐条整体抗弯强度的前提下，尽可能降低轮辋的非簧载质量——非簧载质量的降低能直接减少悬挂系统的往复惯性，提升轮胎贴地性能，这也是铝合金轮辋相比传统钢制轮辋的核心优势之一。辐条之间的镂空区域并非等宽设计，而是顺着辐条的受力走向做流线型过渡，一方面减少铸造过程中金属液流动的阻力，降低铸件内部缩松、气孔的缺陷概率，另一方面在车辆行驶时能引导气流穿过轮辋，带走刹车盘、刹车片摩擦产生的热量，避免长距离制动时刹车系统热衰减过快。

从功能特性来看，轮辋的轮缘位置做了凸起的防脱圈结构，在轮胎胎压偏低、高速过弯的极端工况下，轮胎胎圈能卡在轮缘凸起位置，不会轻易与轮辋脱离，提升行驶安全性。轮辋与轮胎配合的胎圈座位置做了高精度的机加工预留面，表面粗糙度控制在Ra1.6以内，保证轮胎安装后的气密性，避免慢漏气问题。中心安装座的位置做了沉台设计，装车后轮毂轴承的防尘盖能完全沉入沉台内，不会与轮辋发生干涉，同时沉台周围的加强筋与每一根辐条根部相连，将路面传递过来的冲击载荷均匀分散到所有辐条上，避免应力集中导致的辐条断裂问题。

在实际应用场景中，这类铝合金轮辋除了满足常规家用乘用车的替换、改装需求外，也可作为同平台车型的高配版本零部件参考，设计过程中已经考虑了压铸生产的工艺可行性，辐条的拔模斜度控制在1.5度到3度之间，不需要额外做复杂的侧抽芯结构，能有效降低压铸模具的制造成本与生产过程中的废品率。轮辋的整体重量控制在同尺寸钢制轮辋的60%左右，除了提升操控表现外，也能在一定程度上降低整车的燃油消耗或者电耗，符合乘用车轻量化的设计趋势。需要注意的是，这款轮辋的载荷额定值是按照常规紧凑级家用车的整备质量设计，单轮载荷满足1.6吨以内整车的承载需求，不适用于硬派越野、重载商用车辆的使用场景，安装时需要匹配对应规格的轮胎，螺栓拧紧力矩要严格遵循整车厂的规范要求，避免力矩过大导致螺栓断裂或者轮辋安装面变形。
