第二代道奇公羊变速箱支撑横梁结构

　　在皮卡车型的底盘动力总成布局中，变速箱横梁承担着连接车身纵梁、承托变速箱总成、分散动力传递振动的核心作用，这款适配第二代道奇公羊的变速箱横梁，是针对大排量皮卡重载、非铺装路面行驶工况开发的底盘承载构件。日常使用场景里，这类全尺寸皮卡常被用于拖拽房车、运载重型物资，甚至穿越越野路段，变速箱作为动力传递的核心部件，自身重量大，运行过程中会随发动机输出扭矩变化产生多维度的窜动，横梁的存在首先要限制变速箱的位移边界，避免动力总成晃动拉扯周边管路、线束，同时还要将动力总成的振动通过悬置软垫传递到车身骨架时做一级缓冲，减少驾驶室的振动传递。

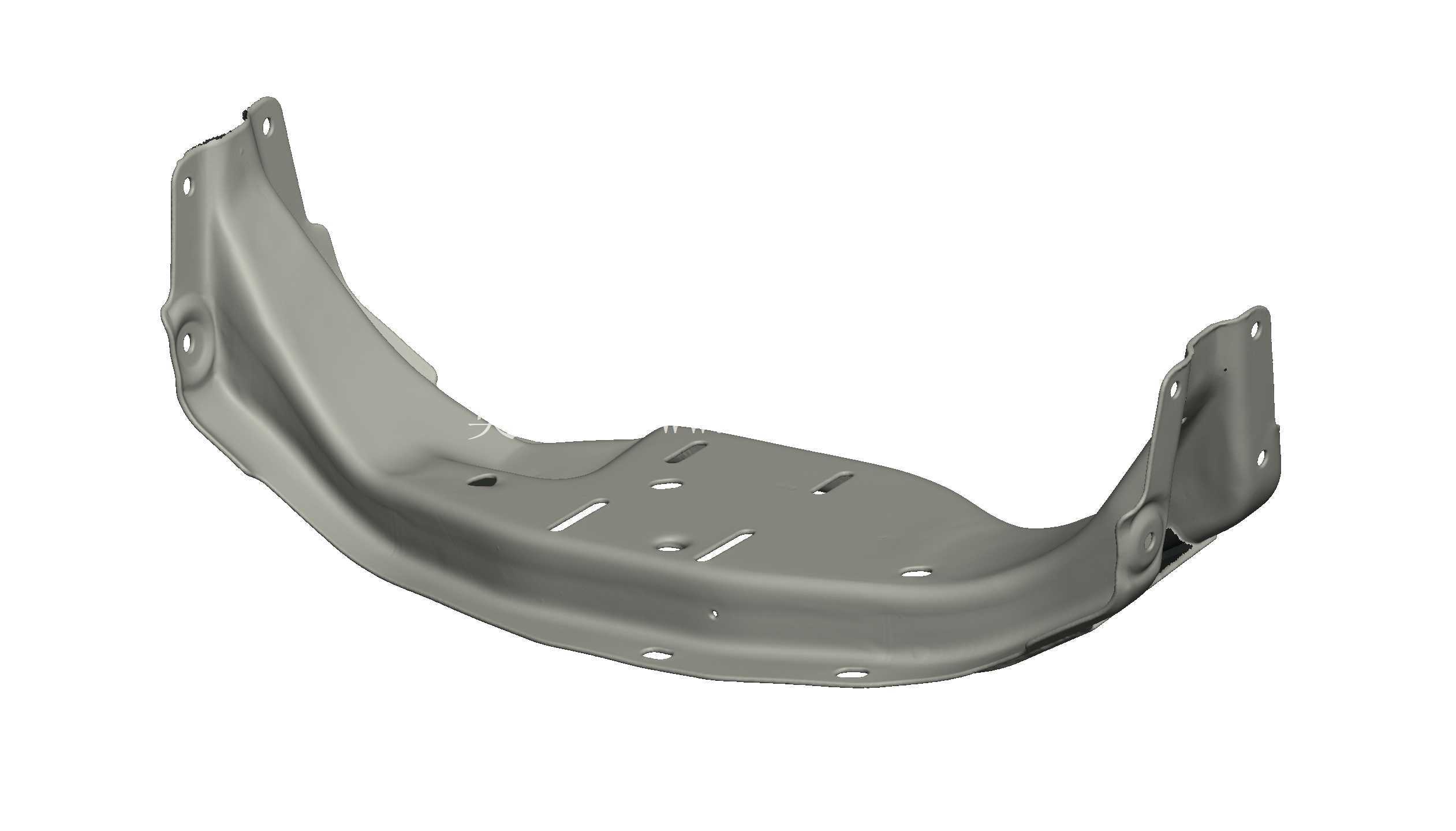

　　从结构设计来看，该横梁采用整体冲压成型的弧形托举结构，没有采用常见的平直方管焊接结构，而是顺着变速箱油底壳的下部轮廓做内凹避让，这种设计首先是为了在有限的底盘垂直空间里，最大化预留变速箱的下沉余量，当车辆重载后悬架压缩时，不会出现横梁磕碰变速箱壳体的问题；同时弧形的截面形态相比平直板材拥有更高的抗扭刚度，在承受单侧车轮抬升带来的车架扭转力时，横梁不会出现永久形变。横梁两端的连接支耳做了外翻边处理，每个支耳上预留了两个螺栓过孔，对应车身纵梁上的安装点位，孔位周边做了局部冲压凸台，用来增加螺栓连接面的接触刚度，避免长期使用后连接孔位出现应力开裂。

　　横梁本体上分布的多个大小不一的开孔，并非随意设置：长条形的减重孔在不损失整体抗弯强度的前提下，降低了构件自身重量，符合底盘轻量化的设计方向；圆形的小孔则是用于固定变速箱悬置软垫、线束卡扣以及护板安装点，每个孔位的位置都对应周边部件的安装需求，不需要后期在整车上额外打孔固定。从安装边界来看，该横梁的安装点完全匹配第二代道奇公羊的纵梁孔位，两端支耳的张开角度、安装面的平面度都经过实车匹配，安装时不需要对纵梁做任何切割或焊接改造，直接通过螺栓即可完成固定；横梁托举面与变速箱悬置的安装面高度差经过精准计算，保证变速箱安装后处于设计的倾角范围内，不会因为横梁高度偏差导致传动轴夹角异常，进而引发高速行驶的传动轴振动问题。

　　在实际工况耐受方面，该构件采用高强度钢板冲压成型，表面做了电泳防锈处理，能够抵御路面碎石冲击、雨雪侵蚀，在车辆长期使用过程中不会因为锈蚀导致结构强度下降；横梁的弧形结构在承受正面撞击时，能够通过可控的形变吸收部分冲击能量，避免撞击力直接传递到变速箱壳体造成核心部件损坏。对于三维建模从业者而言，这类扫描得到的实体数据，可以作为逆向设计的基础参考，在开发同平台的改装横梁、强化底盘构件时，能够直接获取准确的安装边界、轮廓避让尺寸，减少反复测量实车的工作量，尤其是在设计越野强化型横梁时，可以基于原有结构的受力薄弱点做针对性加强，比如在支耳根部增加加强筋、在托举面增加焊接加强板，同时保留原有的所有安装点位，保证改装部件可以直接替换原厂件，不需要改动周边其他部件。在结构设计过程中，这类横梁的设计需要同步考虑动力总成的装配顺序，通常是在总装线上先将变速箱与发动机对接完成，再从底盘下方将横梁托起，通过螺栓固定到纵梁上，因此横梁的轮廓尺寸不能超出底盘副车架的内边界，否则装配过程中会出现卡滞，无法顺利到达安装位置；同时横梁上的悬置安装孔位需要预留一定的调整余量，用来抵消动力总成、车身制造过程中产生的尺寸公差，保证装配时悬置螺栓能够顺利穿入。
