康明斯B6.7柴油发动机缸体结构

商用车动力总成的开发环节中，缸体作为整台发动机的承载基体，其结构合理性直接决定整机的可靠性、NVH表现与服役寿命，康明斯B6.7系列作为中重型载货车、客车、工程机械设备的主流动力配置，其缸体设计充分兼顾了高负荷工况下的强度需求与量产阶段的工艺可行性。从实际应用场景来看，该款缸体适配的B6.7发动机覆盖180-320马力段的动力输出需求，可满足国六及以下排放阶段的配套要求，广泛搭载于城建渣土车、中长途货运载货车、中型公路客车、非道路工程机械等设备，日常运行需承受缸内最高180bar以上的燃烧爆发压力，以及曲轴连杆机构高速往复运动产生的交变冲击载荷，因此缸体的结构设计从一开始就围绕高负荷承载的核心目标展开。

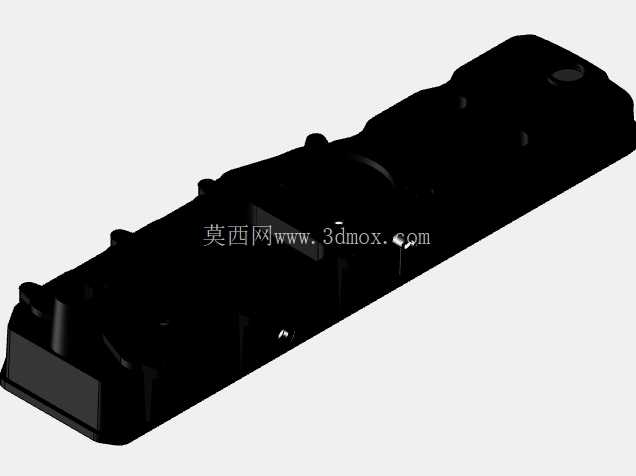

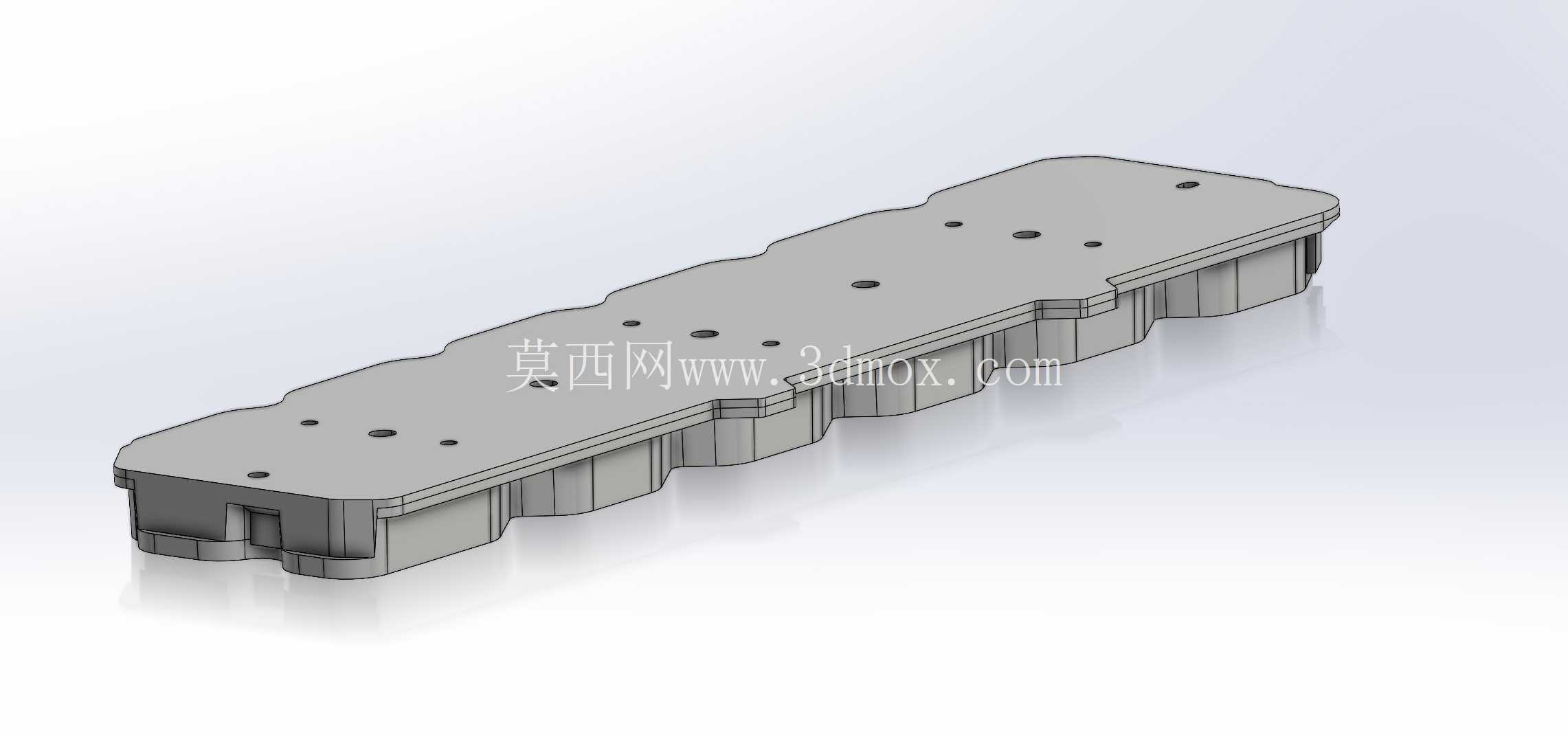

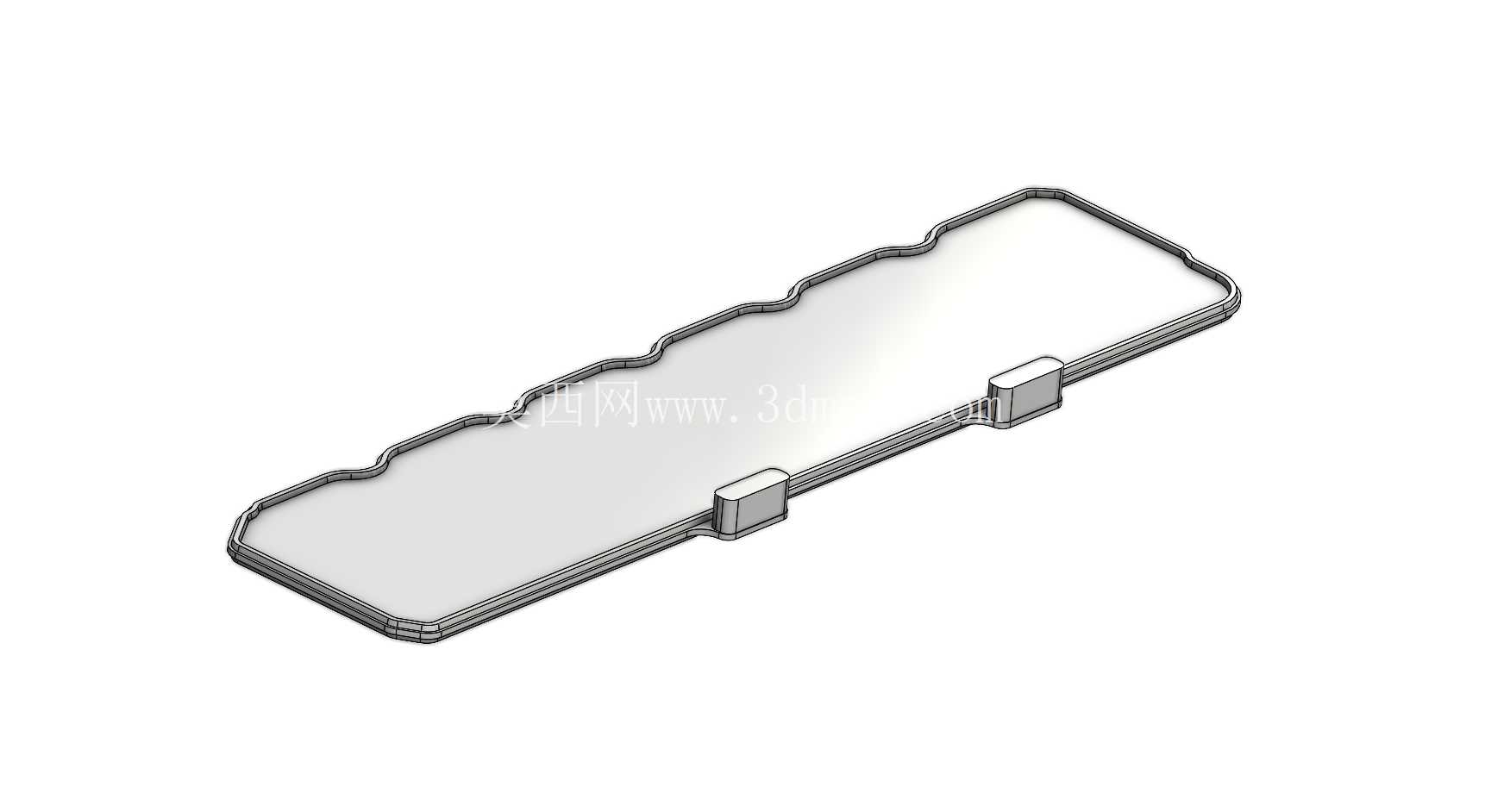

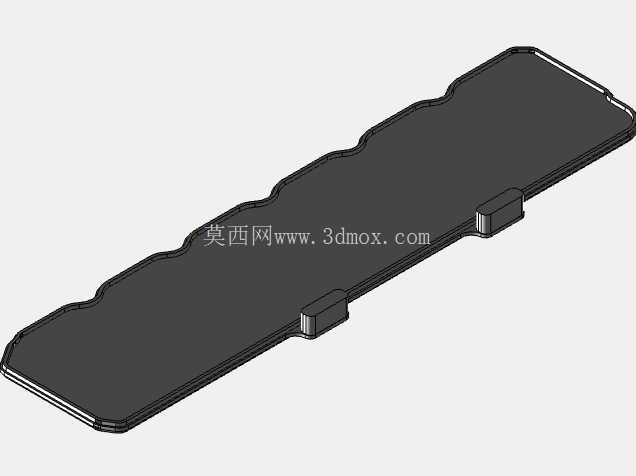

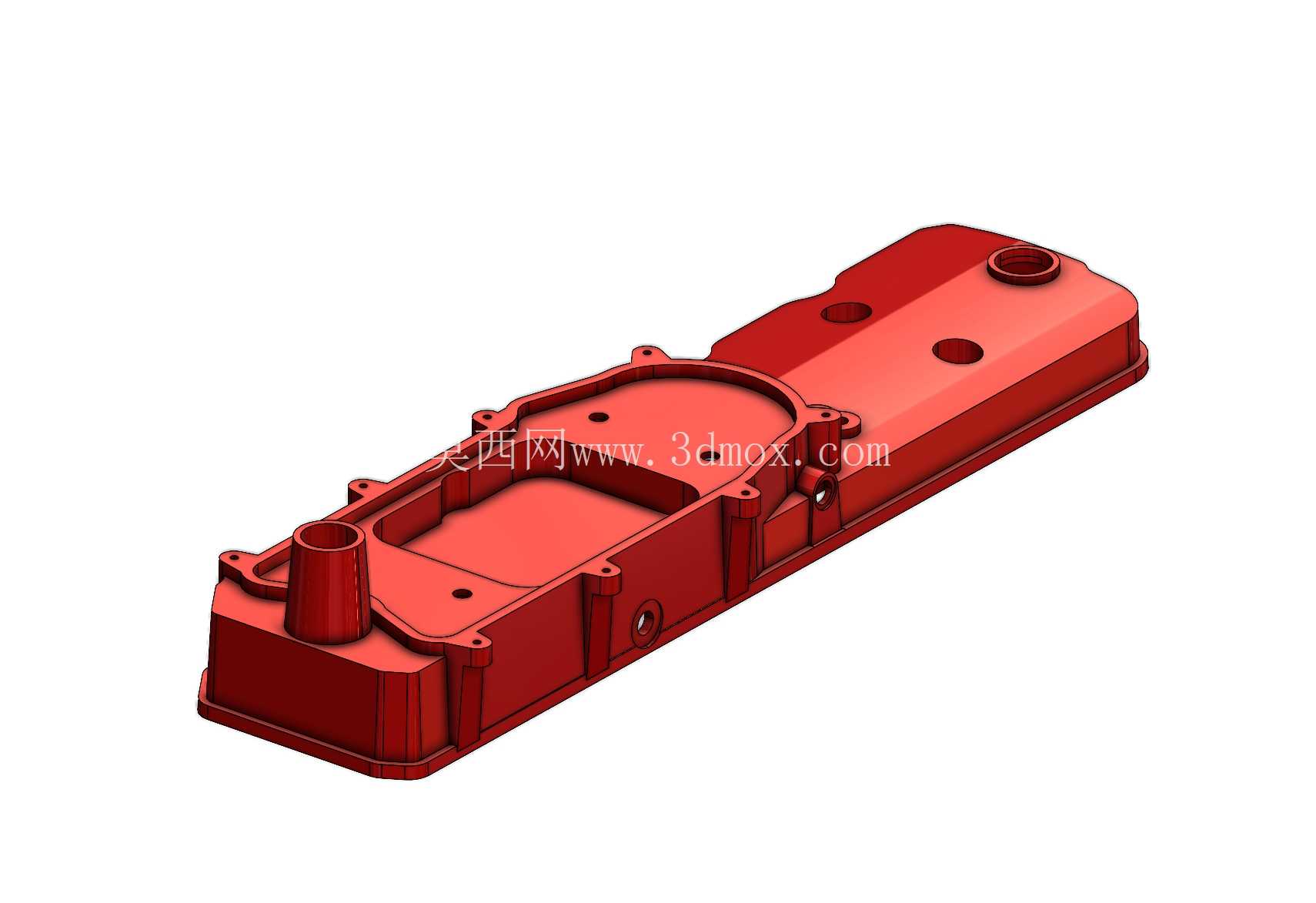

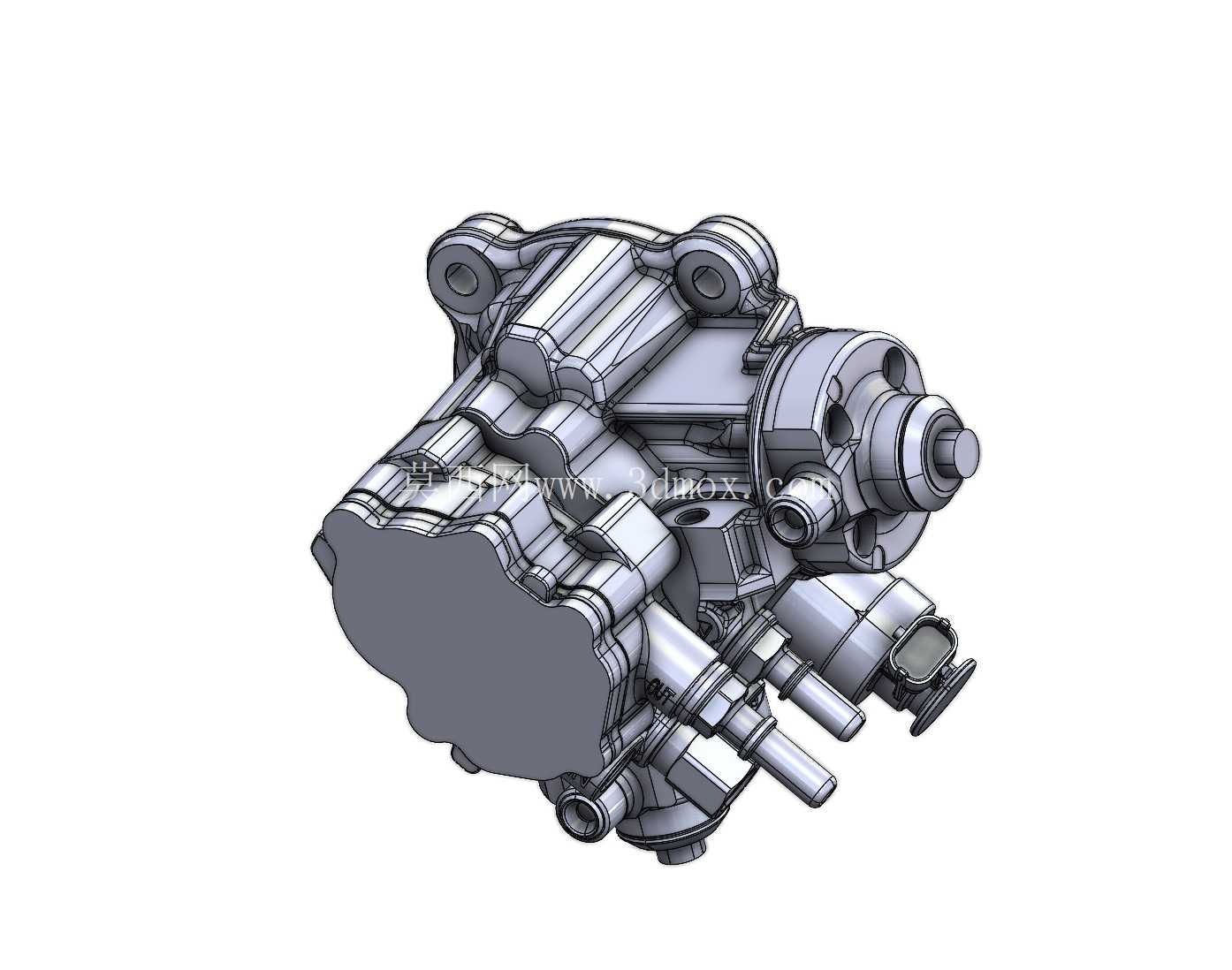

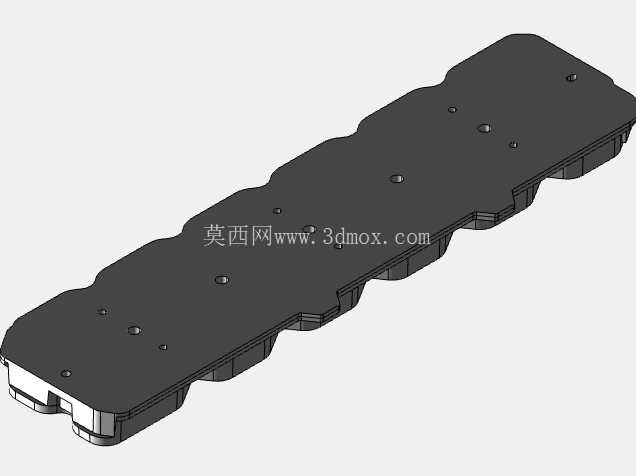

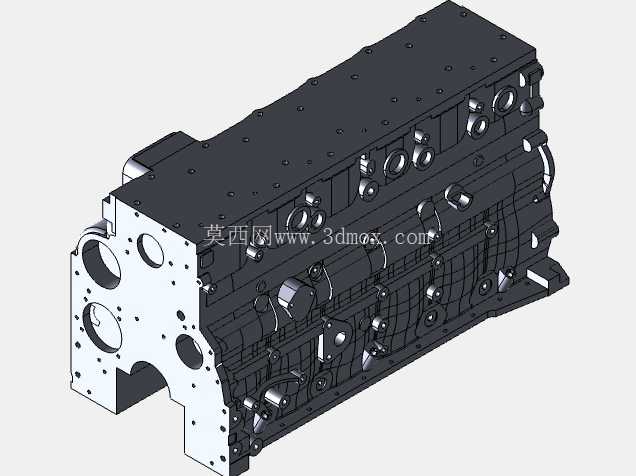

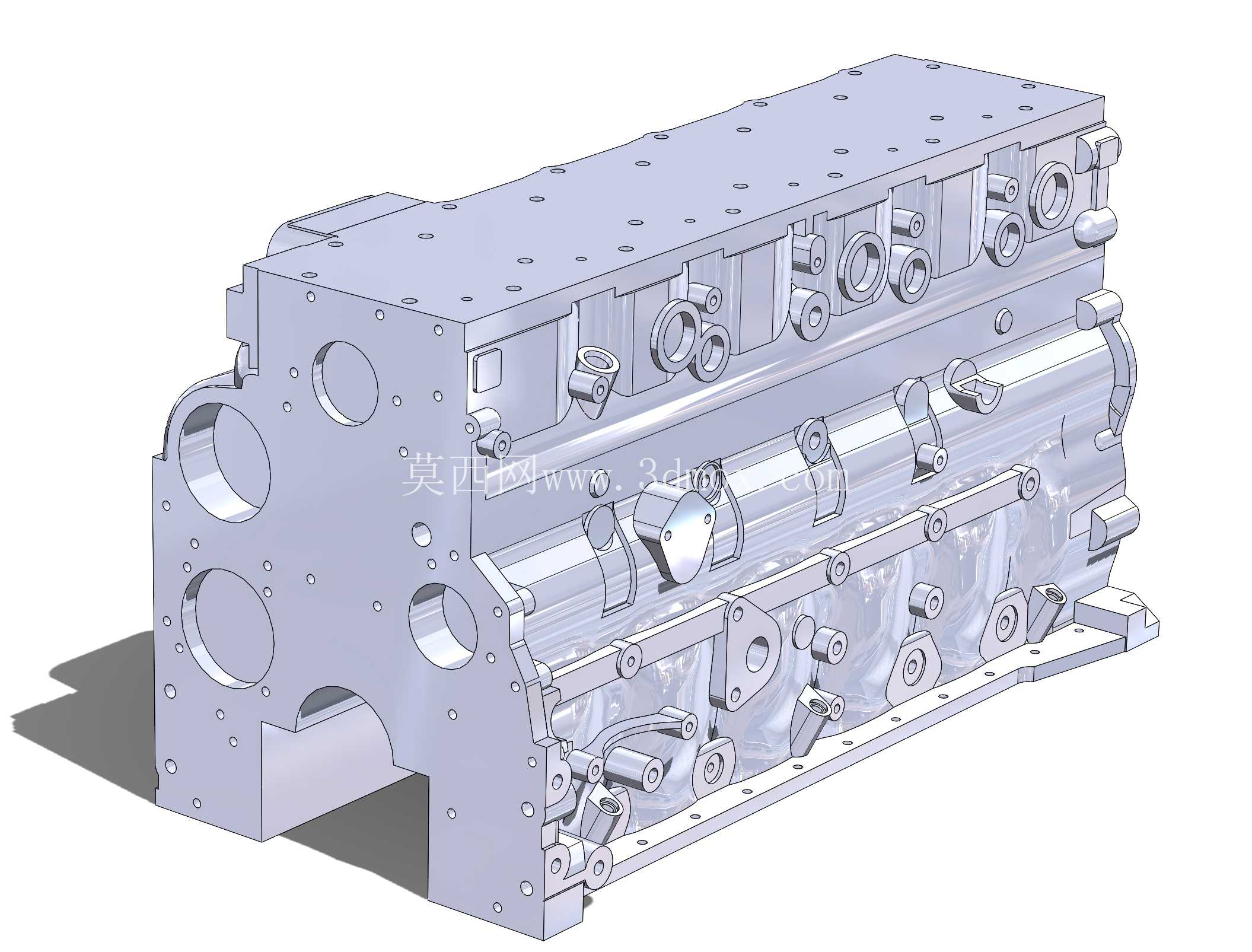

从功能特性来看，该缸体采用直列六缸的经典布局，集成了冷却水套、主润滑油道、挺柱腔、曲轴安装座、凸轮轴安装孔、气缸套安装止口等核心功能结构，区别于小排量乘用车发动机的轻量化开放式水套设计，该款缸体采用深裙式龙门结构，曲轴安装面下沉至曲轴中心线以下，大幅提升缸体下部的整体刚度，避免高扭矩输出时缸体裙部出现形变导致的曲轴轴瓦偏磨问题。水套设计采用分层导流结构，可保证各缸冷却均匀性，避免一缸、六缸等端部气缸出现过冷或过热问题，同时在缸盖螺栓连接位置设置了独立的冷却水导流通道，可快速带走燃烧室附近的高热量，降低缸盖与缸体结合面的热变形量，减少冲缸垫故障的发生概率。主油道采用贯穿式设计，沿缸体长度方向布置在进气侧下方，通过分油道分别向曲轴主轴颈、凸轮轴轴颈、活塞冷却喷嘴、挺柱供油，油道内壁的铸造圆角经过优化，可减少机油流动阻力，保证高转速工况下各摩擦副的机油压力稳定。

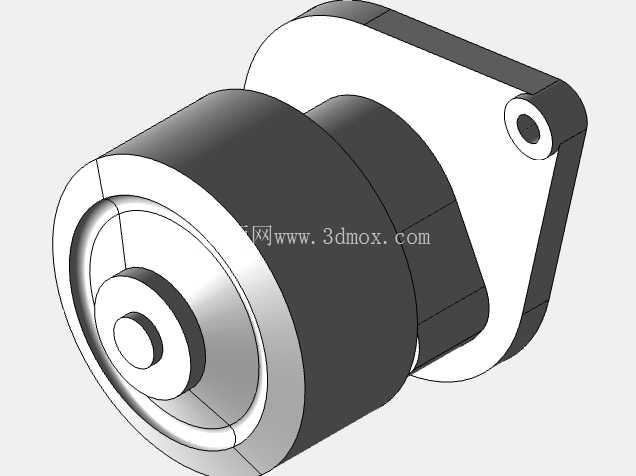

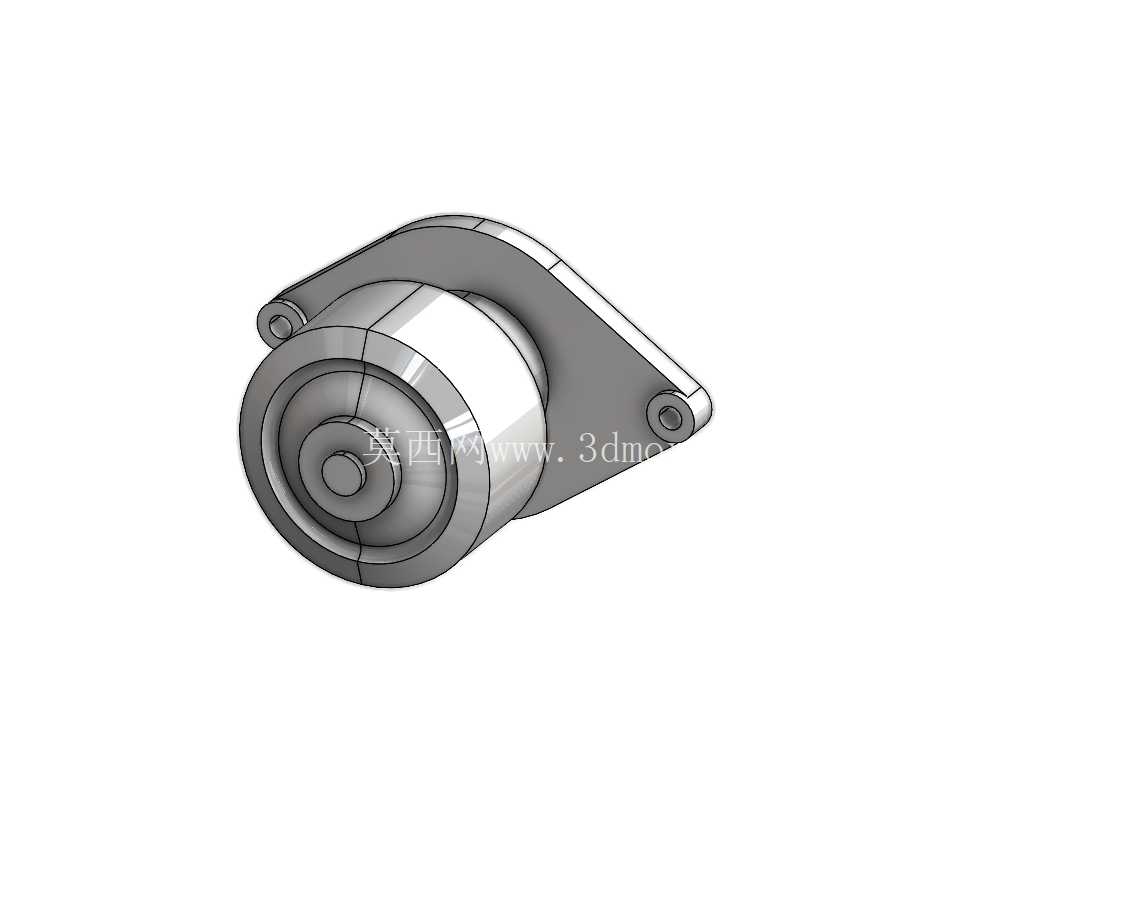

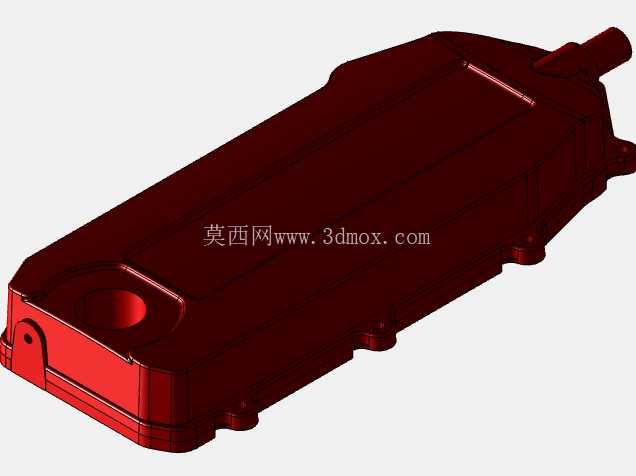

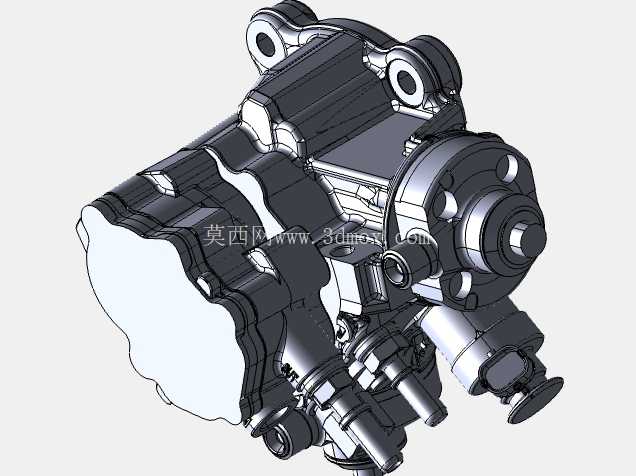

设计思路上，该缸体充分考虑了量产加工的工艺性与后续维修的便利性，所有安装孔的加工基准统一选取缸体底面与两个定位销孔，减少加工过程中的基准转换误差，气缸套采用湿式设计，相比干式缸套拥有更好的散热效果，同时缸套可单独更换，降低后期维修成本。缸体前端面集成了水泵安装座、正时齿轮室安装面、前油封座，后端面集成了飞轮壳安装定位面、后油封座，两侧面分别布置了机油冷却器安装位、燃油滤清器安装座、起动机安装位、发动机悬置安装点，所有附属部件的安装面均设计了加强筋结构，避免部件运行振动导致的安装面开裂问题。在NVH优化方面，缸体裙部设计了弧形加强筋，挺柱腔外侧设置了加强凸台，可有效降低缸体表面的振动辐射，减少发动机运行时的机械噪声。

从安装边界与尺寸配合来看，该缸体的气缸中心距、曲轴主轴颈直径、连杆轴颈直径、缸套内径等核心参数均经过多轮仿真与台架验证，主轴承盖采用螺栓与横向定位销结合的固定方式，部分高功率版本还会在主轴承盖位置增加横向螺栓，进一步提升曲轴支撑刚度。缸体顶面的平面度、缸套止口的同轴度、主轴承孔的圆柱度等形位公差要求均严格按照重型柴油机的设计标准设定，保证装配后各运动部件的配合间隙处于合理区间。缸体上的各类传感器安装孔、附属部件固定孔的位置均经过布局优化，避免装配过程中出现工具干涉问题，同时预留了足够的管路布置空间，方便整车厂进行外围管线的适配设计。对于三维建模从业者而言，该模型完整还原了缸体的内外结构细节，包括水套的内部流道形状、油道的走向、各安装凸台的细节、加强筋的布置形式，可作为柴油发动机缸体结构设计的参考案例，也可用于教学演示、维修培训场景下的结构拆解展示，帮助相关从业者理解重型柴油机缸体的设计逻辑与结构特点。
