树莓派相机环形LED补光结构件

这款环形补光结构件是专为树莓派相机配套设计的功能组件，主要解决嵌入式视觉采集场景下的光照不足问题，在机器视觉检测、小型智能设备图像采集、低照度环境监控等场景中都能适配使用。日常做嵌入式视觉项目时，很多场景受安装空间限制，无法布置外置补光光源，直接在相机前端集成环形补光结构是最省空间的方案，这款结构件就是围绕这类需求做的适配设计。

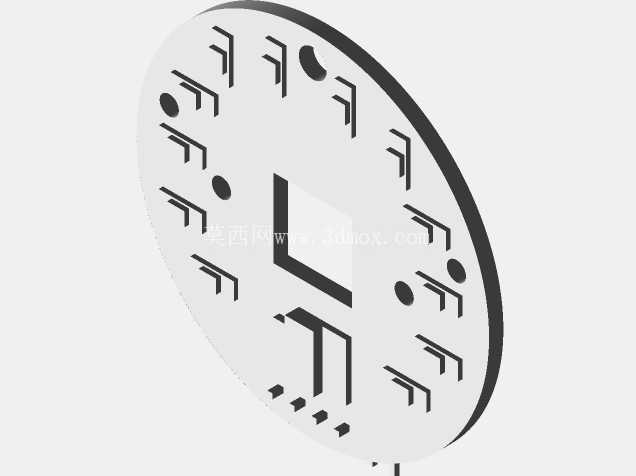

从结构设计逻辑来看，整体采用薄型圆盘式布局，中心预留方形通光孔位，刚好对应树莓派相机的镜头视场角范围，不会对镜头成像造成遮挡。环形基体上均匀排布LED灯珠安装位，同时预留了走线槽与焊点避让空间，灯位排布按照等圆心角分布，保证补光时整个视场内的光照均匀度，避免出现中心过亮、边缘照度不足的问题，不管是搭配白光LED做常规可见光补光，还是搭配红外LED做夜间无红曝补光，都能保证成像面的光照一致性。设计时参考了树莓派官方相机模组的安装孔位尺寸，基体上的定位凸点与安装孔完全匹配相机PCB板的固定位，安装时不需要额外做转接件，直接对齐孔位锁付M2规格的螺丝就能完成固定，安装边界控制得非常紧凑，整体厚度控制在5mm以内，不会额外增加相机前端的伸出长度，适配各类紧凑安装空间的嵌入式设备。

结构上的细节处理也贴合实际使用需求，每个LED灯位旁都做了微小的遮光凸台，避免相邻灯珠的光线互相串扰形成杂光，减少镜头眩光的产生概率。基体边缘做了0.5mm的倒角处理，既避免安装时锐边划伤操作人员，也能减少结构件边缘的应力集中，提升注塑或者3D打印加工时的成品率。走线槽的深度刚好容纳0.1mm线径的漆包线，焊接完成后导线不会突出基体表面，不会影响前端滤光片或者保护镜片的安装。

实际使用中，这款结构件可以适配两种补光方案，选用白光LED时可以用于常规的二维码识别、物体外观检测、近距离图像采集场景，补光距离在0.1-1米范围内照度均匀；选用红外LED时可以搭配红外滤光片实现夜间隐蔽监控，不会产生可见光暴露设备位置，适合低功耗的野外监测节点、智能门禁图像采集等场景。设计时没有做多余的冗余结构，整体重量控制在10g以内，不会给树莓派相机的安装支架带来额外负载，哪怕是用在小型无人机这类对载重敏感的设备上，也不会影响飞行稳定性。

尺寸设计上严格匹配相机模组的外轮廓，环形外径与相机PCB板的宽度保持一致，不会突出板件边缘，安装后整个相机组件的外轮廓保持方正，方便在设备外壳上开出对应的安装孔位。中心通光孔的尺寸比镜头最大外径大0.2mm，既保证镜头有足够的调焦行程，也不会因为间隙过大漏光造成成像鬼影。灯珠安装位的尺寸兼容常规0805封装的LED灯珠，焊接时不需要额外做引脚整形，直接贴装就能完成焊接，降低组装难度。
