压铸类带法兰接口机械基座结构

该零件属于压铸成型的机械支撑连接类构件，主要应用在中小型液压动力单元、气动控制回路的阀组安装场景，也可作为小型流体输送设备的泵体连接基座使用，在轻工机械、小型自动化生产线的流体控制模块中十分常见。从实际使用场景来看，这类基座通常承担两个核心作用：一是为上方安装的阀类、泵类元件提供稳定的刚性支撑，抵消设备运行过程中产生的振动，避免管路接口因振动出现密封失效；二是作为流体通路的转接载体，通过自身的型腔连通不同方向的管路，减少外接管路的弯折数量，优化整个流体回路的布局。

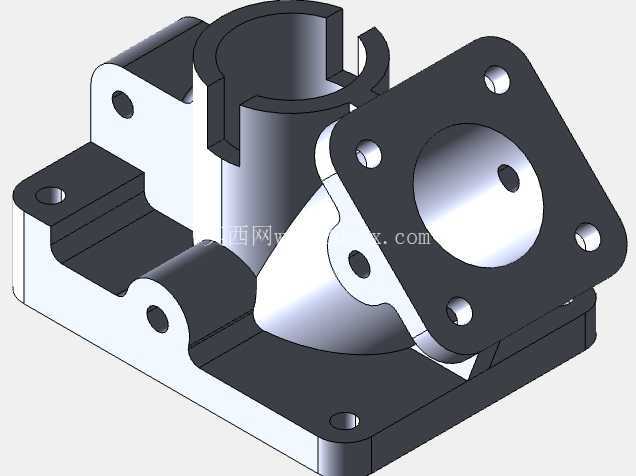

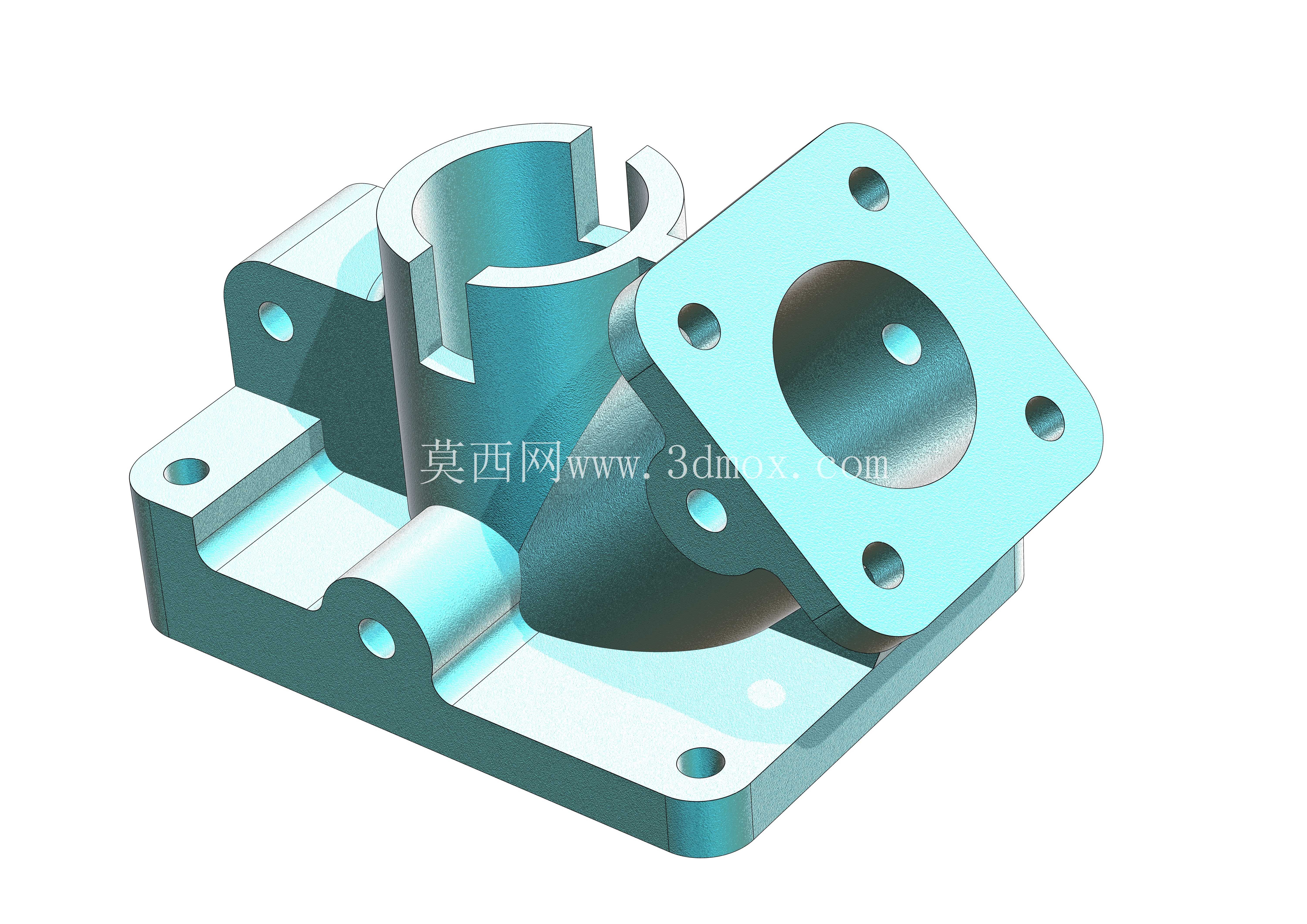

从结构设计思路来看，整个零件采用一体化压铸成型的方案，没有额外的拼接焊缝，避免了拼接结构带来的泄漏风险。底部的安装基板做了加厚处理，四个角位置预留了沉头安装孔，安装时可以将螺栓头完全沉入基板平面，不会出现螺栓凸起干涉其他部件的问题，基板的底面做了0.2mm的铣平工艺余量，保证安装后和设备安装面的贴合度，减少安装应力。侧面伸出的方形法兰盘是核心的连接接口，法兰端面上均匀分布四个螺栓过孔，中心的通孔为流体主通路，法兰端面预留了密封槽安装位置，安装时搭配O型密封圈即可实现端面密封，能够承受1.6MPa以内的流体工作压力，满足常规气动、低压液压回路的使用要求。

零件上部的筒状结构是另一路管路的安装位，筒壁上开设的开口槽是管路定位结构，安装时将对应管路的定位销卡入槽内，即可快速完成管路的周向定位，避免管路在工作过程中出现转动，筒状结构的内壁做了1°的拔模斜度，适配压铸成型的工艺要求，同时也方便后续压入配套的衬套，减少内壁的磨损。筒状结构和底部基板之间设置了三角形的加强筋，筋板厚度均匀，既提升了筒状结构的抗侧向载荷能力，也避免压铸过程中出现壁厚不均导致的缩孔缺陷。

从安装边界尺寸来看，底部安装基板的长宽尺寸控制在120mm*100mm以内，整体高度不超过90mm，属于小型安装基座，不会占用过多的设备安装空间；侧面法兰的安装孔中心距为60mm，适配常规的DN25通径管路连接标准，不需要额外制作转接件即可和标准管路配件匹配。零件上所有的棱角位置都做了R2-R3的圆角过渡，一方面是为了减少压铸过程中的应力集中，降低零件成型后出现开裂的概率，另一方面也避免安装过程中尖锐棱角划伤操作人员。

在实际选型使用时，需要注意该零件的材质为压铸铝合金，表面做了阳极氧化处理，适合在常温、无强腐蚀的工况下使用，如果应用在有腐蚀性介质的场景，需要更换为不锈钢压铸材质或者增加表面防腐涂层。安装时底部基板的固定螺栓需要采用对角拧紧的方式，保证基板和安装面完全贴合，避免因受力不均导致零件变形，影响法兰面的密封性能；侧面法兰连接时螺栓的拧紧扭矩需要控制在8-10N·m，避免扭矩过大导致法兰面变形出现泄漏。整个零件的型腔内壁做了光滑处理，流体通过时的阻力较小，不会出现介质残留堆积的问题，适合输送空气、低压液压油、清水等常规流体介质。
